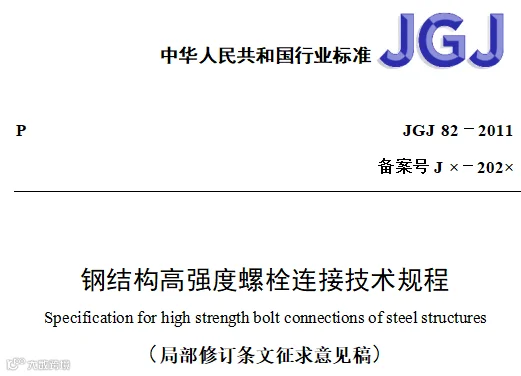

降低高强度螺栓最小间距要求、调整抗滑移系数、提高设计预拉力等等， 住建部《钢结构高强度螺栓连接技术规程（征求意见稿）》调整较大，先睹为快。
更改了承压型连接 的定义
2.1.6 承压型连接 bearing-type joint
摩擦型连接摩擦面滑移以后，依靠连接件间产生摩擦阻力、螺杆抗剪和螺杆与孔壁承压以传递剪力而将构件、部件或板件连成整体的连接方式。

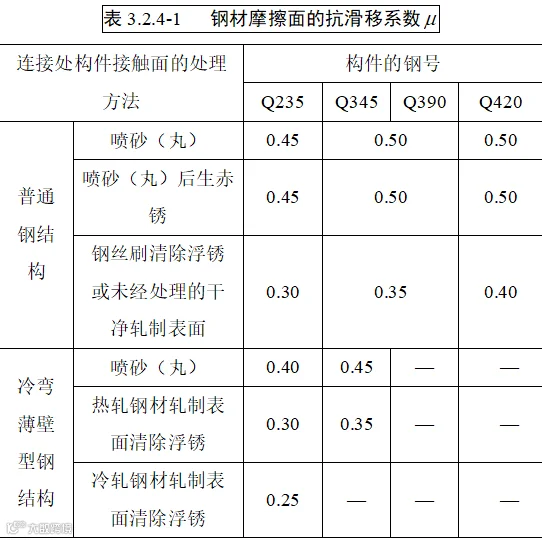

摩擦面抗滑移系数
原标准：
修订征求意见稿：
3.2.4 高强度螺栓连接摩擦面抗滑移系数的取值应符合表3.2.4中的规定，高强度螺栓摩擦型连接宜采用B类和C类摩擦面。
表3.2.4 摩擦面抗滑移系数
摩擦面类型 |
抗滑移系数 |
A类：喷砂 |
0.45 |
B类：喷砂（丸）后热喷铝 |
0.45 |
C类：喷砂（丸）后涂刷富锌类涂层 |
0.40 |
D类：干净的轧制表面或钢丝刷清除浮锈 |
0.30 |
E类：其它特殊处理 |
按照本标准第6.3.3条的规定经试验确定，且不大于0.55 |
注：1 A类摩擦面表面质量要求：钢材喷砂表面处理达到Sa。
2 B类摩擦面表面质量要求：（1）钢材喷砂（丸）表面处理达到Sa；（2）热喷铝厚度不小于150μm。
3 C类摩擦面表面质量要求：（1）钢材喷砂（丸）表面处理达到Sa；（2）富锌类涂层厚度60～80μm。
4 D类摩擦面表面质量要求：（1）当表面有锈蚀、麻点或划痕等缺陷时，其深度不得不应大于0.5mm；（2）表面的锈蚀等级应符合现行国家标准《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923规定的C级及C级以上等级。

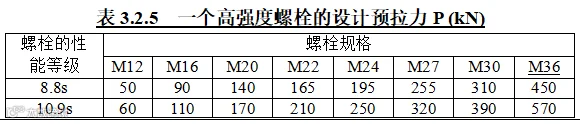

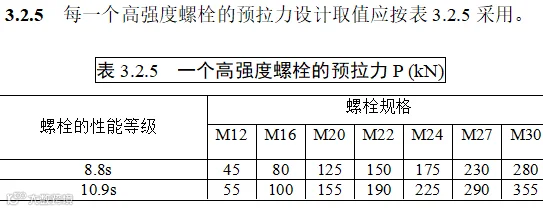

调高高强度螺栓的设计预拉力
原标准：
修订征求意见稿：

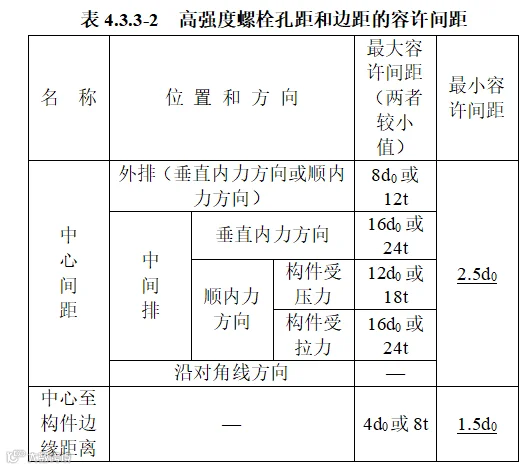

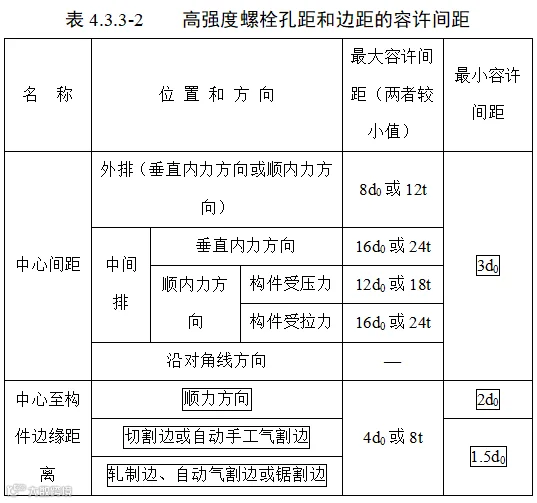

调整高强度螺栓孔距和边距
原标准：
修订征求意见稿：

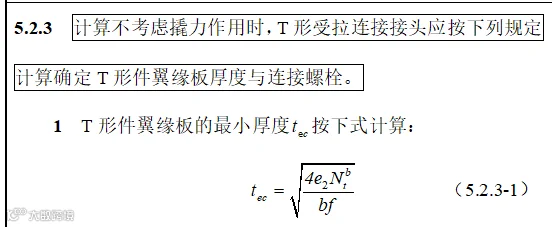

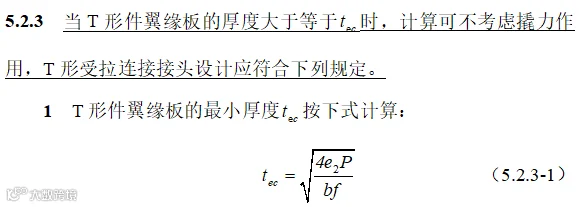

明确何时可不考虑撬力作用
原标准：
修订征求意见稿：
其它修改内容汇总为：1）扩大了标准的适用范围；2）增加了GB/T 32076系列高强度螺栓材料标准，增加了M36规格的高强度螺栓；构件钢材增加了Q460牌号钢材；3）修订了高强度螺栓预拉力、摩擦面抗滑移系数和承压型高强度连接的强度设计值的取值；4）修订了高强度螺栓孔距和边距的容许间距和施工扳手的操作空间；5）完善了撬力简化计算方法；6）增加了螺栓球网格结构（网架）用高强度螺栓、单向螺栓、高强度环槽螺栓（铆钉）、12.9级高强度螺栓、热浸镀锌高强度螺栓和高强度螺栓连接钢结构用载荷指示垫圈的相关内容；7）细化了高强度螺栓连接摩擦面抗滑移系数质量验收要求。
