【问题说明】

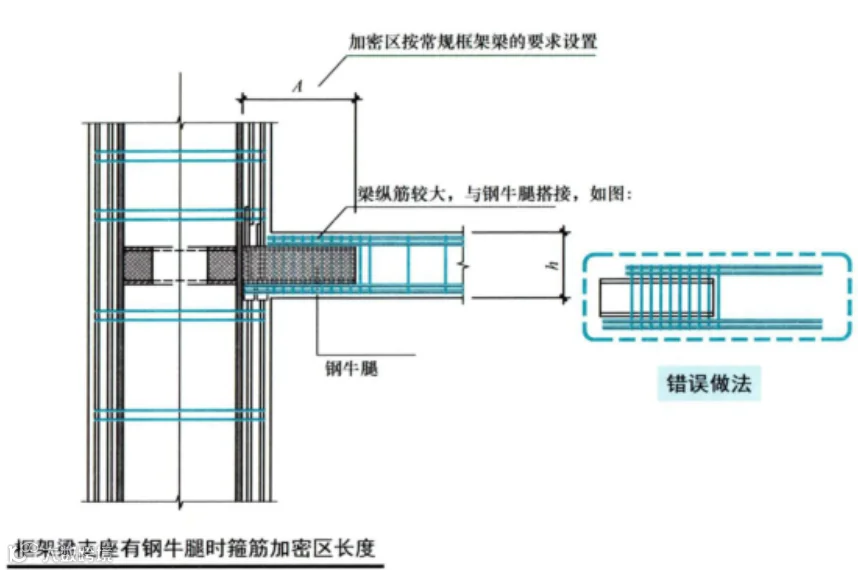

1.原设计钢筋混凝土梁端部纵筋与型钢柱伸出的钢牛腿进行搭接，未采取其他加强措施，传力性能较差。
2. 框架梁箍筋加密区长度按常规钢筋混凝土框架梁要求设置不符合规范要求。
【问题解析】

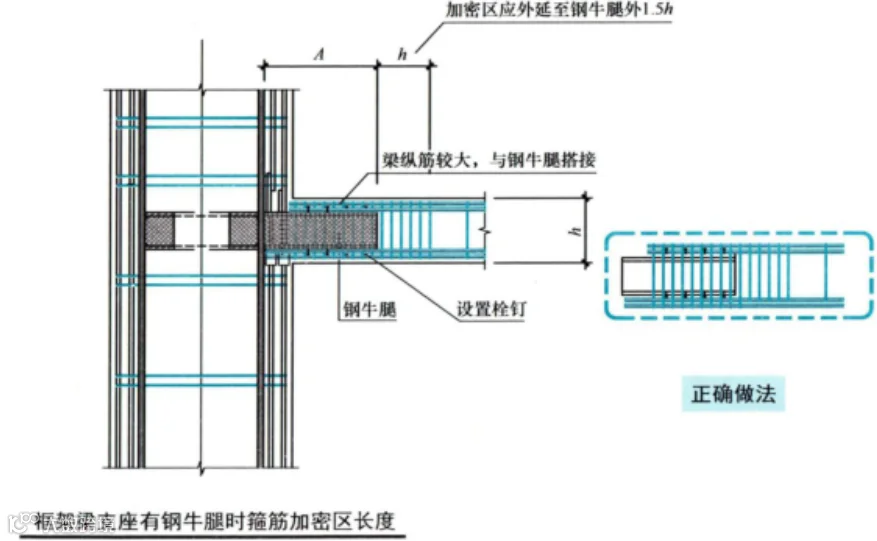

1.图示连接位置为受力较大处，根据《混凝土结构设计规范》GB 500102010(2015年版)第8.4节规定，不宜采用原设计的搭接连接的做法，当无法避免时建议在钢牛腿.上下翼缘增设栓钉，以加强钢筋与钢牛腿搭接传力性能。
2. 根据《组合结构设计规范》JGJ138- 2016第6.6.12.3条，因为设置钢牛腿后，梁端塑性铰出现位置将外移。所以梁端至牛腿端部以外1.5倍梁高范围均应箍筋加密。另应注意，应适当于钢牛腿的腹板穿孔设置水平拉筋，框架梁箍筋直径应不小于φ12。
上述内容来自《结构施工图常见问题图示解析-钢结构》
