很多人对于箱型柱都非常陌生，特别是刚学习没多久，或者没接触过箱型柱的同事们，下面我我详细的用我整理的图片的方式给大家呈现出来。

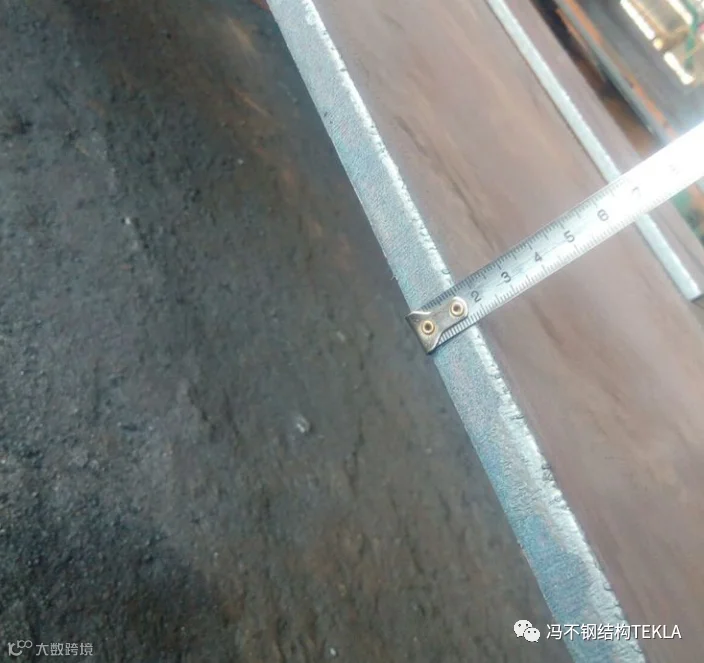

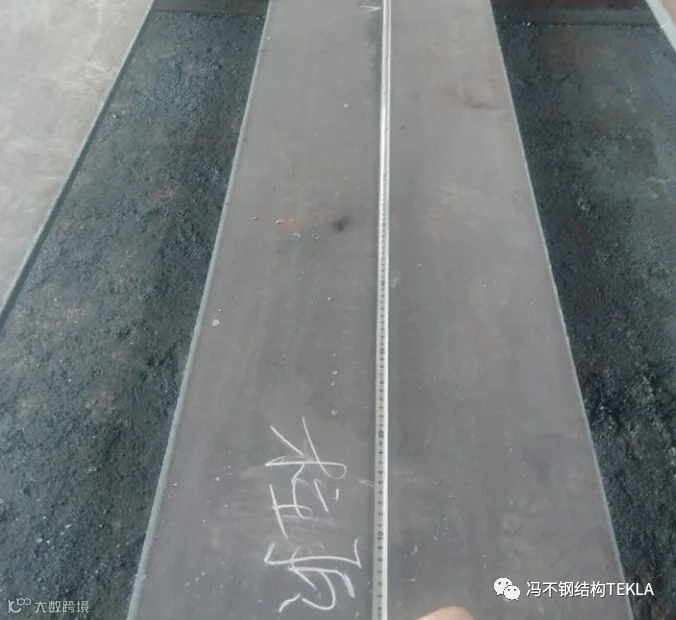

1.确定板厚，板宽

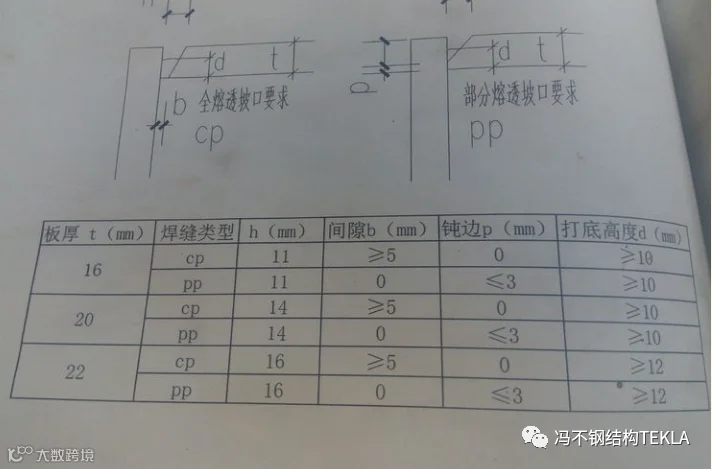

2.按图纸标注好熔透区与非熔透区
3.看加工说明

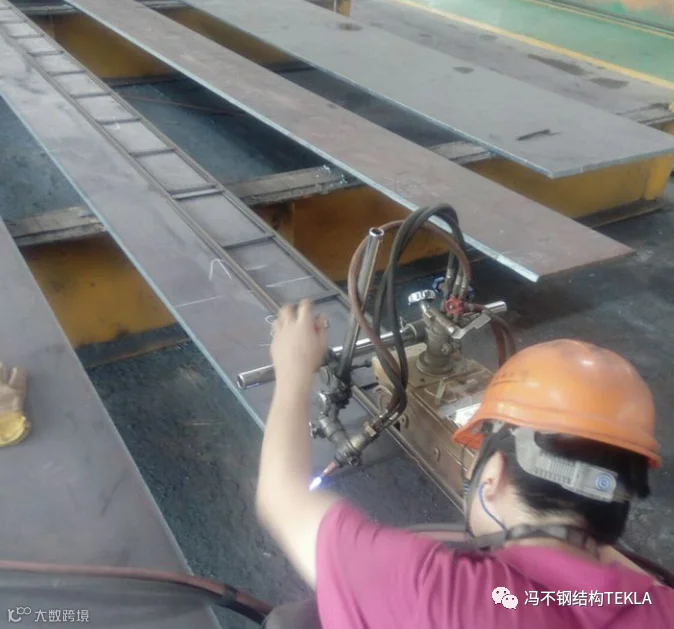

4.半自动切割机开坡口

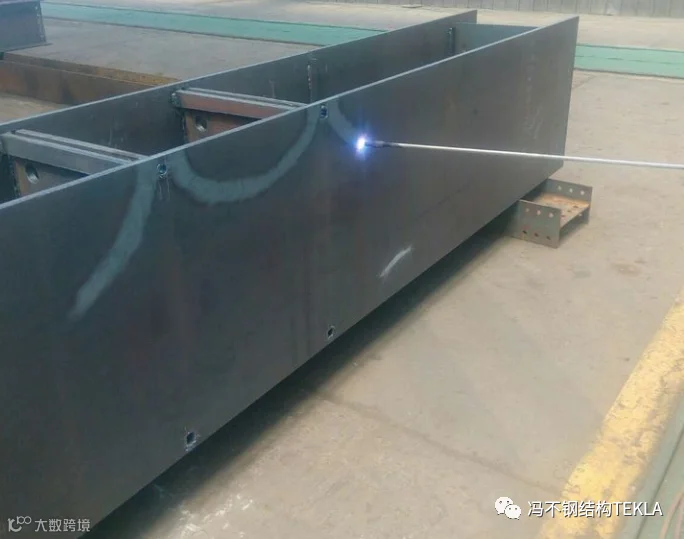

5.箱型柱U形拼装

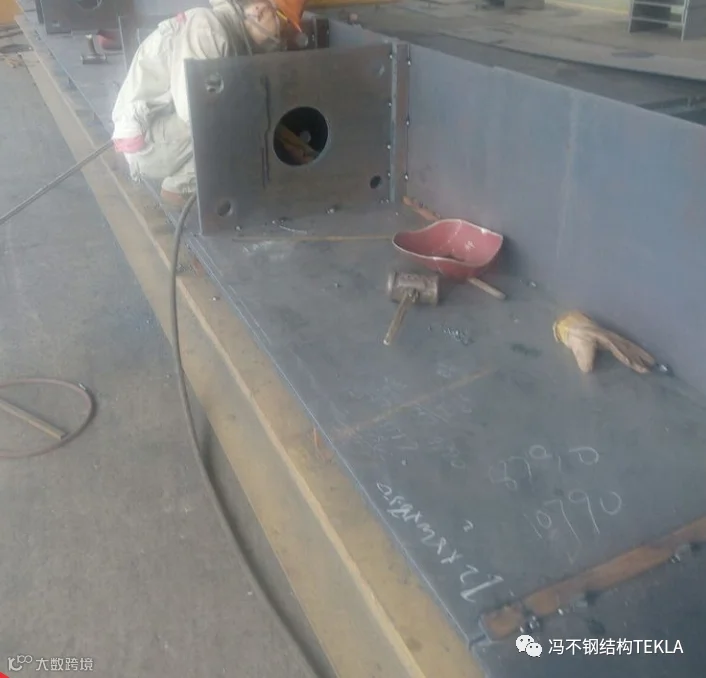

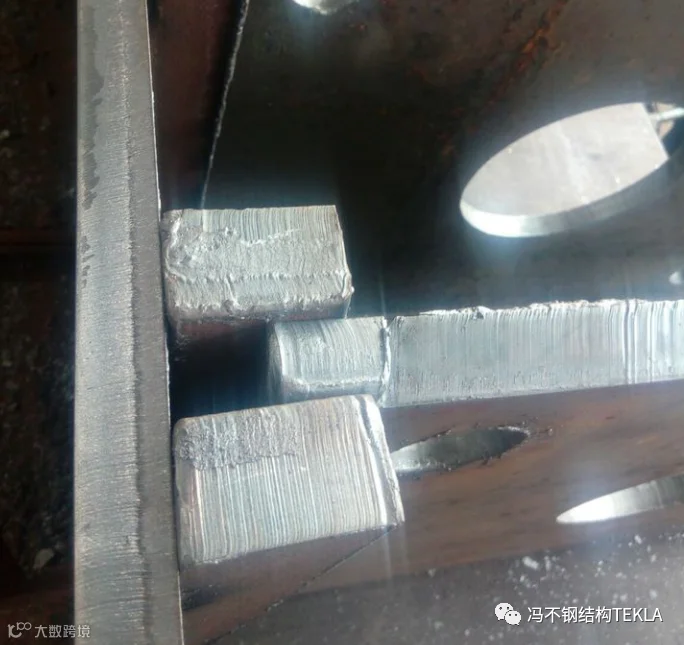

6.内隔板与电渣焊位置拼装细节，焊道保证方形，与腹板贴合

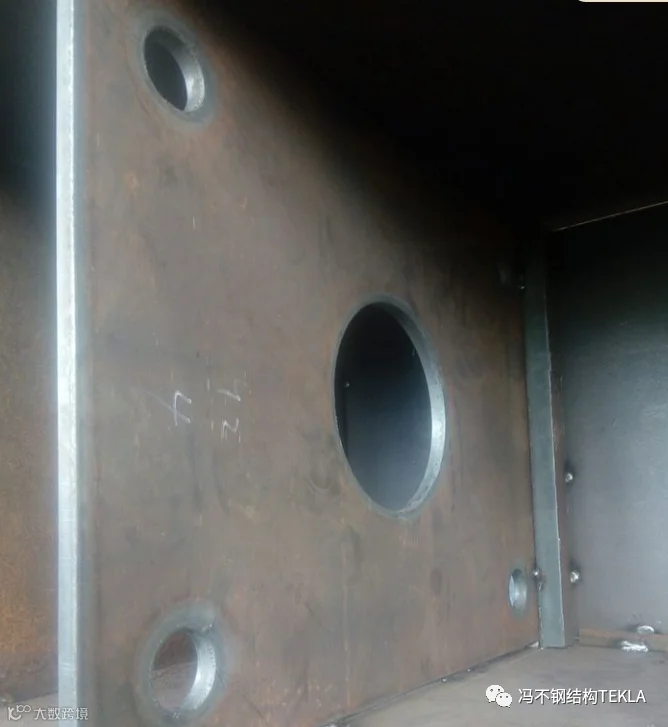

7.U形拼装完成，内隔板细节图

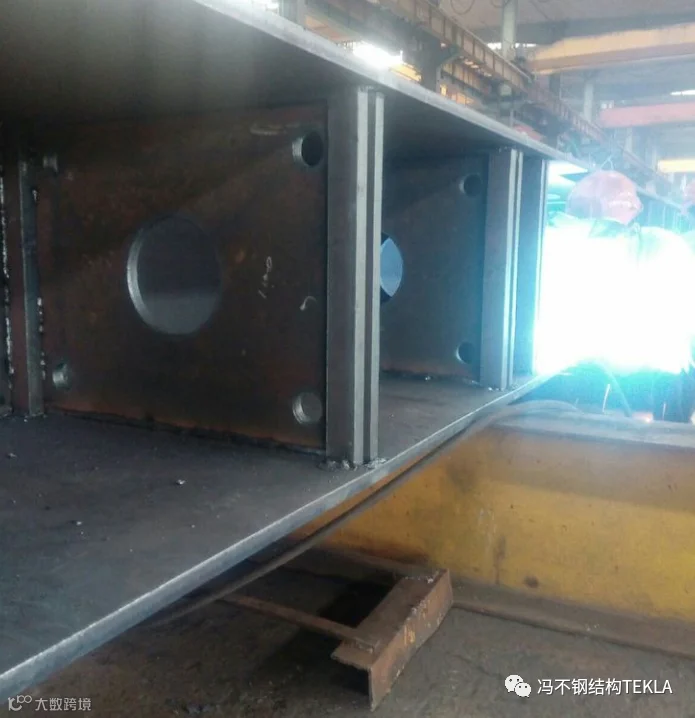

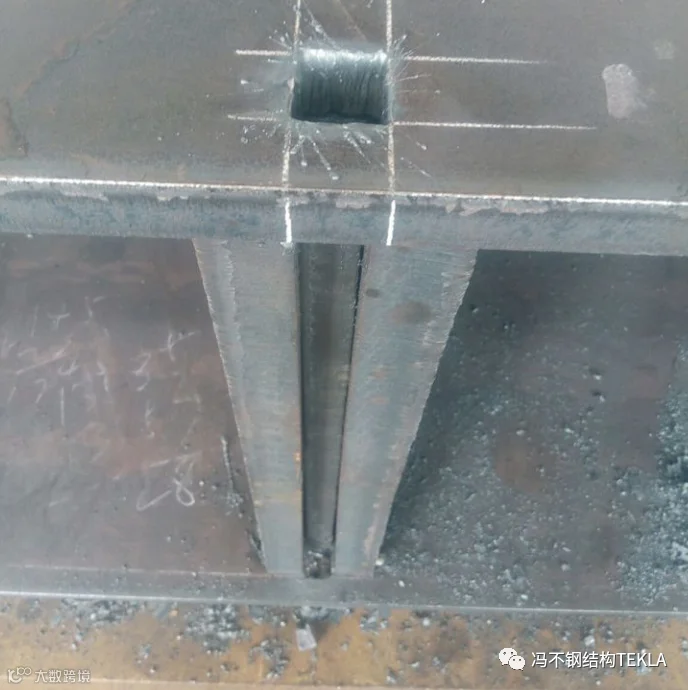

8.电渣焊位置细节图
9.U形箱型焊接工序

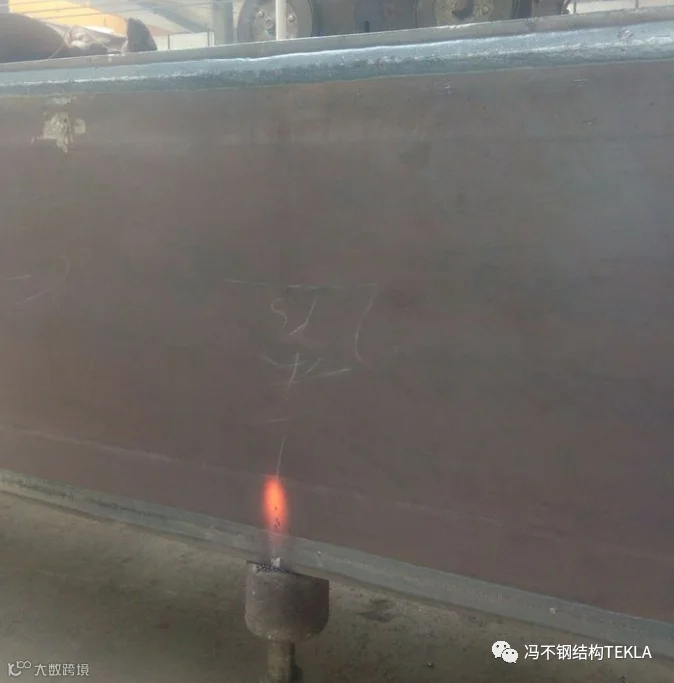

10.焊接完毕，矫正，防止内隔板焊接位置变形

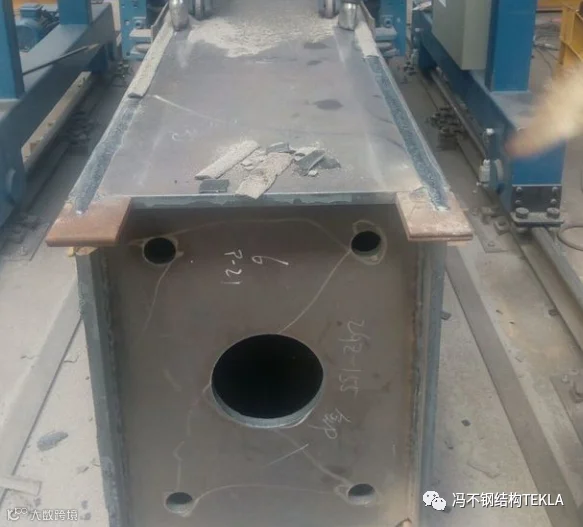

11.U形用线坠吊线，确认无扭曲，熔透区提前加好焊接垫板，进入下道工序，盖入最后一个面的腹板

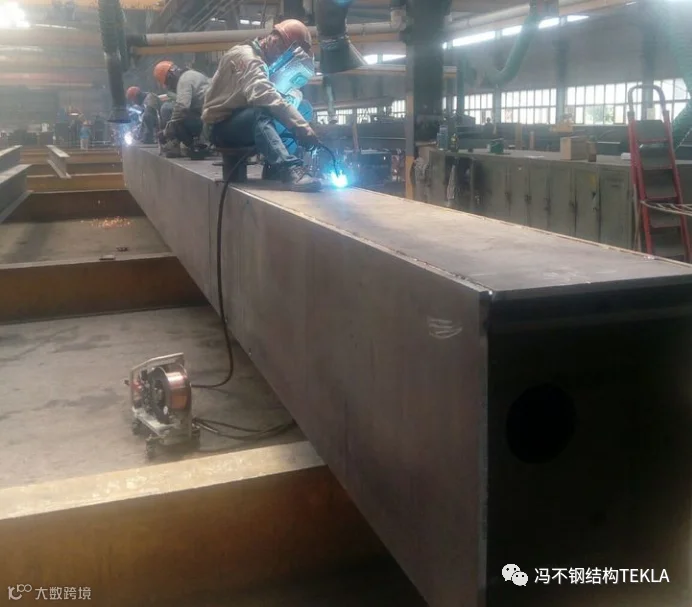

12.箱体主焊缝打底，熔透区和非熔透区因人施焊，打底顺序从中间往两边施焊。

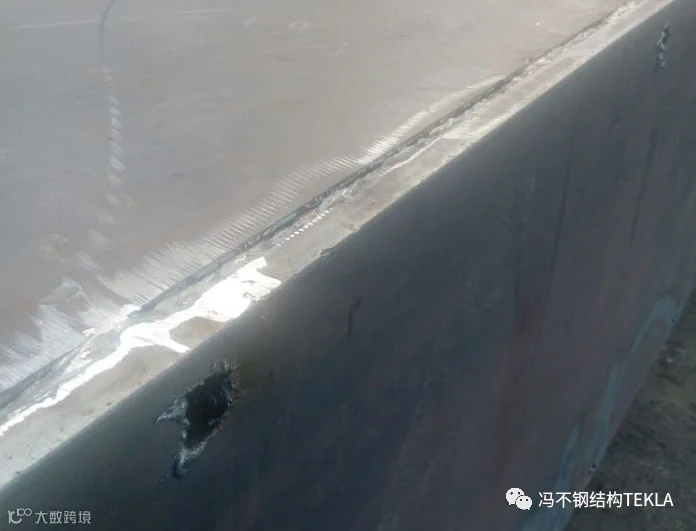

13.箱体主焊缝打磨
14.主焊缝盖面
15.电渣焊环节

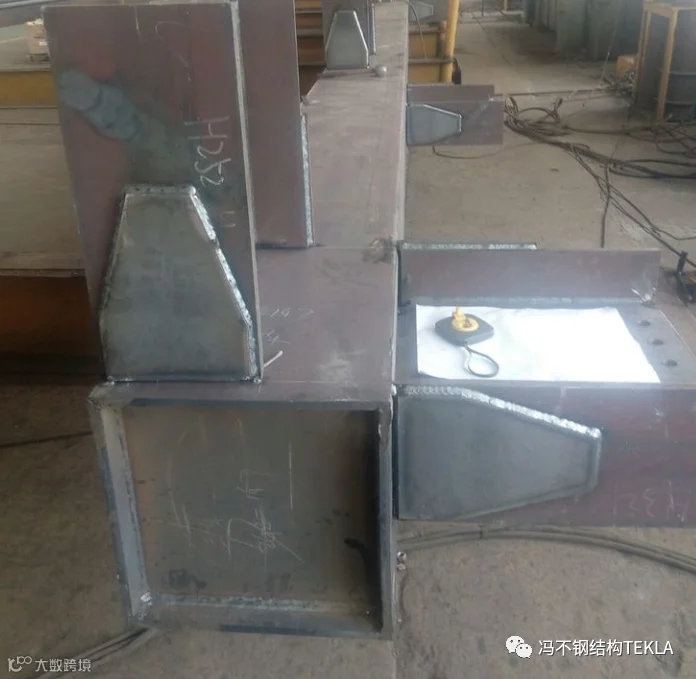

16.箱型柱按照图纸拼装牛腿以及连接板

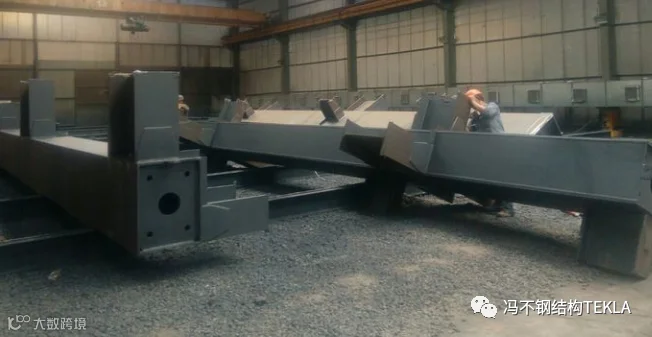

17.钢柱抛丸除锈
