地下室外墙水平筋置于内侧是误解
张利军
地下室外墙承受水土侧压力，竖向筋是主要受力筋，所以我们经常为了受力合理，将竖向筋置于外侧，相应地将水平筋置于内侧，如下图。
其实，这是对不同时期规范中“钢筋保护层厚度”概念的误解。正确的做法是将水平筋置于外侧。
一、钢筋保护层厚度的规范要求
涉及到地下室外墙钢筋保护层厚度的规范主要有：
《混凝土结构设计规范》（简称混规）：
《地下工程防水技术规范2008》（简称防水规范）；
《混凝土结构耐久性设计标准2019》（简称耐久性标准）。

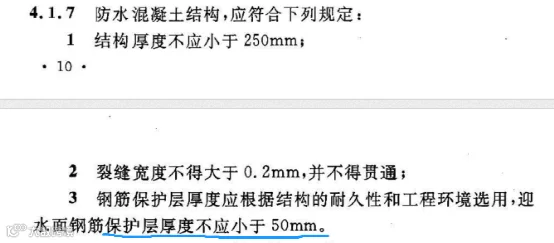

设计过程中三本规范都要满足。《防水规范》的要求最简单明了，厚度也最厚，为不小于50mm，见下图。
二、《防水规范2008》中保护层厚度是从受力钢筋外侧算起

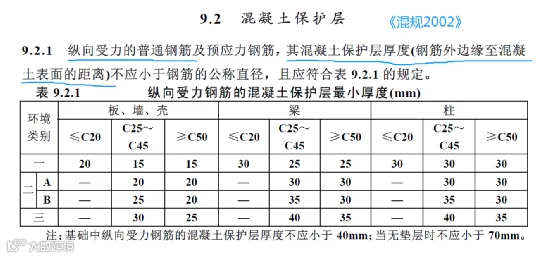

由该规范《条文解释》4.1.7可知，保护层厚度是参考英美日规范，并结合我国的《混凝土结构耐久性规范》2002版确定的。但在2010版规范之前，保护层厚度的概念一贯是从受力钢筋外侧算起，是保护受力钢筋的。如下图：
所以，《防水规范2008》中的保护层厚度是从竖向钢筋的外侧算起不小于50mm，与水平筋置于内侧或外侧无关。
三、2010版《混规》将保护层厚度的概念改为从最外层钢筋算起

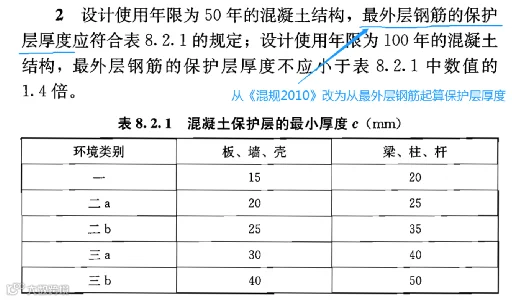

见下图：
以冻融环境（二b类环境）中的墙体为例，最外层钢筋是水平筋的话，其保护层厚度为25mm，对应的竖向筋保护层厚度约为50，与《防水规范2008》吻合。
四、用2019版《耐久性标准》可验证上述观点：

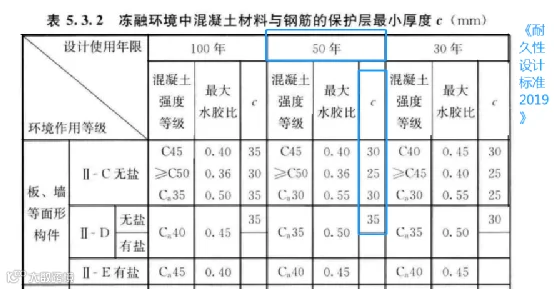

仍以冻融环境为例，2019版《耐久性标准》的要求见下图。
水平筋设为外层钢筋，其保护层厚度最大值为35mm，相对应竖向筋保护层厚度50 mm，与《防水规范》吻合较好。
五、地下室外墙水平筋置于外侧的理由：
1.能较好地同时满足上述三本规范的要求；
2.有利于控制墙面竖向裂缝。
地下室外墙长度最少几十米，几百米的也很常见。水平筋置于外侧有利于控制竖向温度裂缝。而控制裂缝正是提高钢筋混凝土结构耐久性的重要措施。

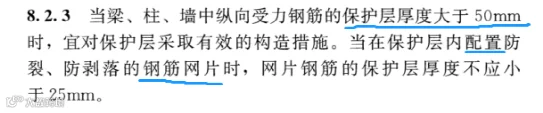

3.依据 《防水规范》，无论水平筋置于外侧还是内侧，竖向筋（受力筋）的保护层均为不小于50mm。所以，水平筋置于外侧并不影响受力。但若置于内侧，则需采取保护层的防裂措施。对此，《混规》规定如下：
见下图所示，保护层的防裂网片与墙体的外侧网片距离太近（约13mm左右），反而造成混凝土浇捣质量不好保证，效果适得其反。
4.混凝土的腐蚀过程是由外而内的，将受力次要的水平筋置于外侧有利于保护主要受力的竖向筋。

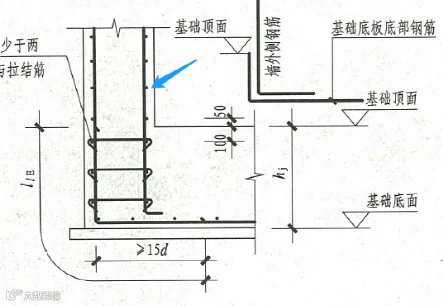

5.外墙上有附壁柱时，水平筋置于外侧时方便墙柱钢筋排列；置于内侧时，不仅布筋不方便，且很容易在下图箭头位置出现竖向裂缝。
6.水平筋置于外侧方便施工。

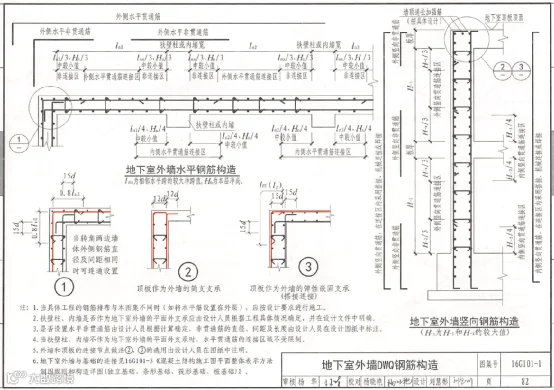

所以，地下室外墙水平筋应置于竖向筋的外侧。如下图示意：
