焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出:

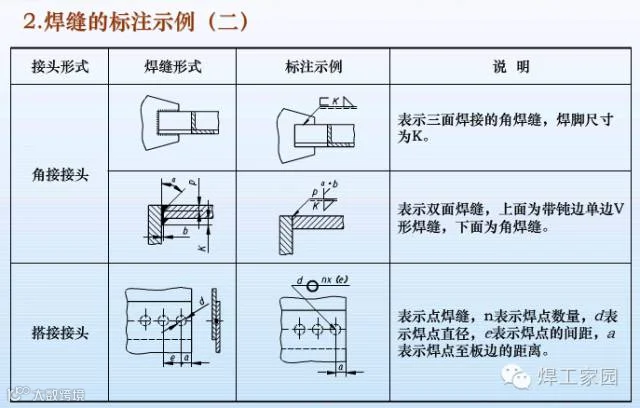

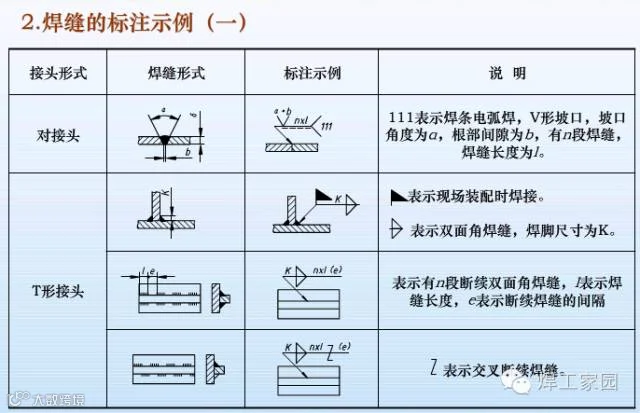

(1)所焊焊缝的位置。

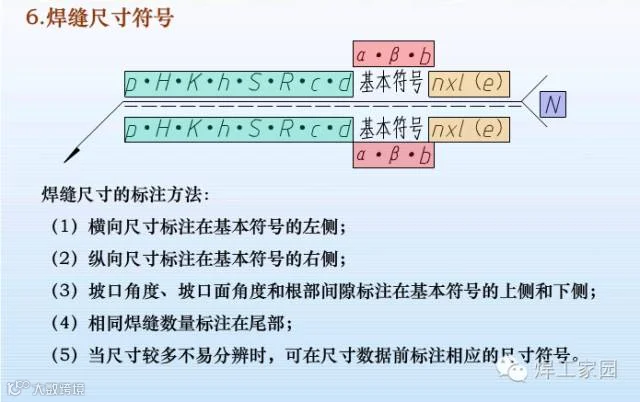

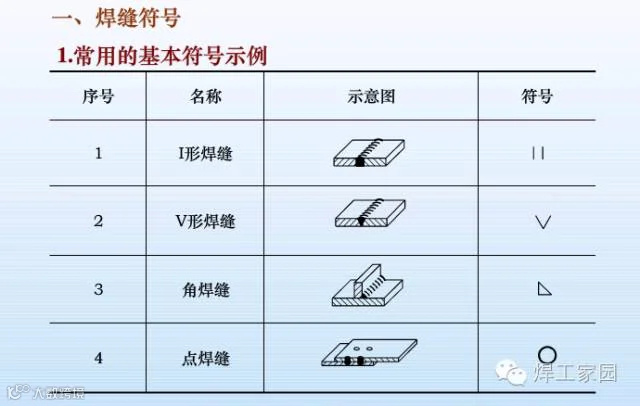

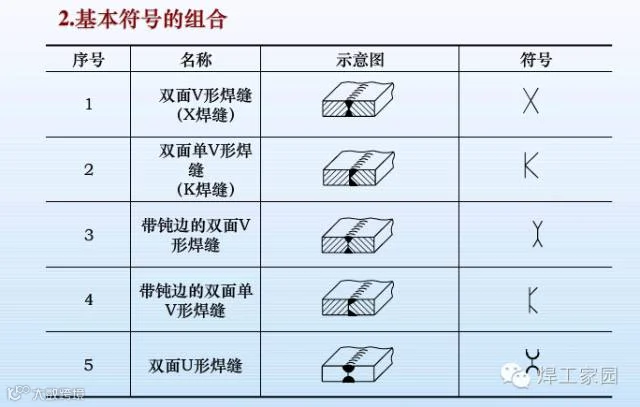

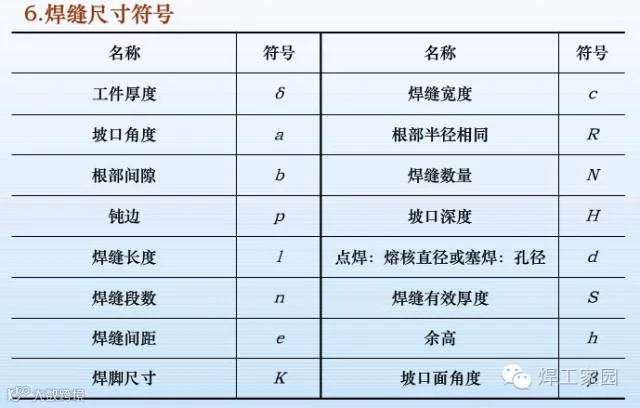

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

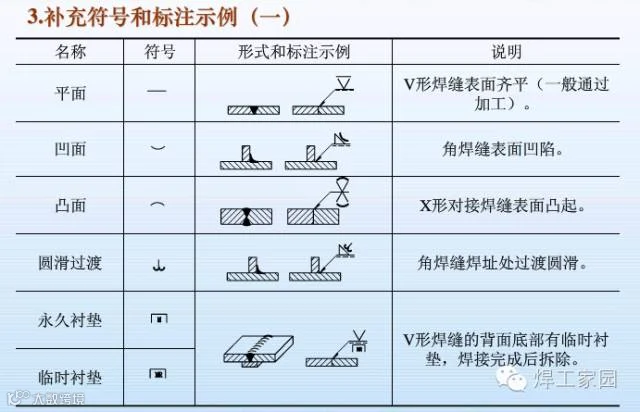

(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
