土木吧丨梁托柱节点！

梁上起柱，很常见，但还是有设计师把梁托柱的节点构造弄错。

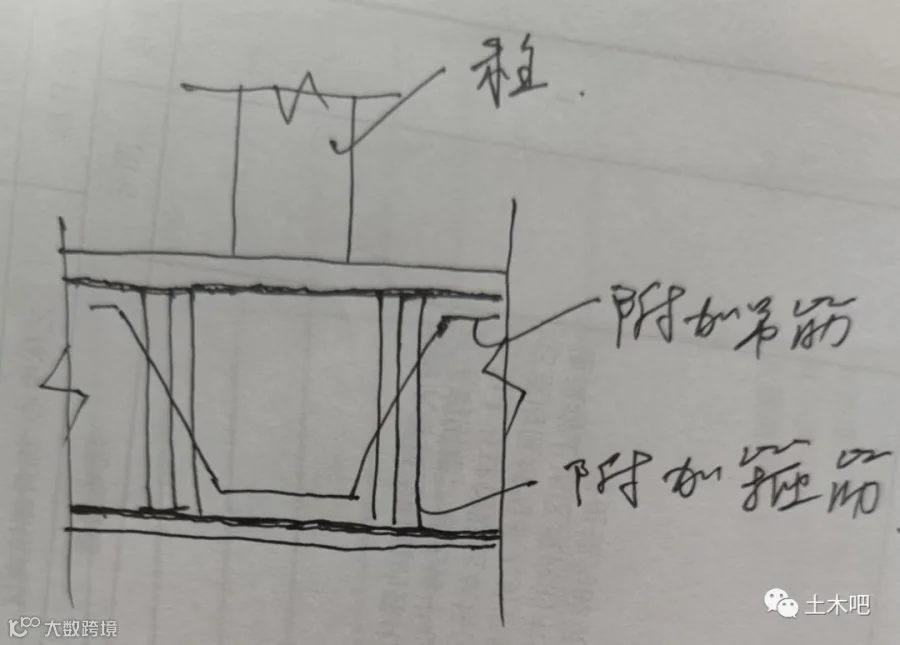

某设计院出具的，托柱转换梁的构造节点。

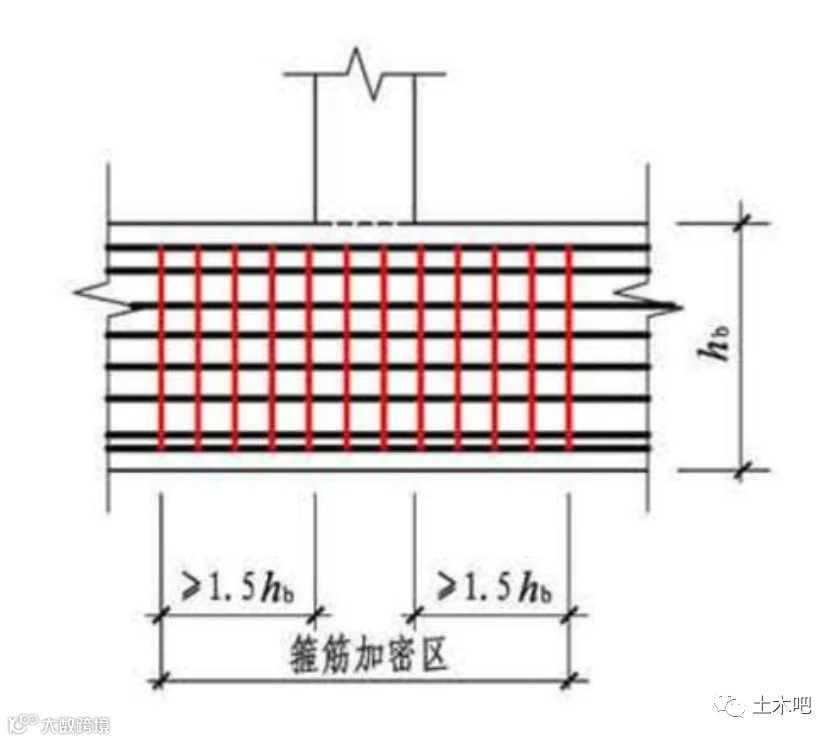

《16G101-1：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》第97页给出的托柱转换梁TZL托柱位置箍筋加密构造。

    梁内加吊筋或附加箍筋的目的是将作用在梁下部或中部的集中力，通过吊筋或附加箍筋传递到混凝土的受压区，也就是梁的上部区域。而梁托柱，其集中荷载已经作用在梁的上部，也就是混凝土的受压区，所以不用附加吊筋或附加箍筋。但托柱转换梁在托柱部位承受较大的剪力和弯矩，其箍筋应加密，加密范围为柱边两侧各延伸 1.5倍梁高。
