《方法》撷英系列之十一：
梁柱节点域设计方法大讨论
童根树
【注：本文是《钢结构与钢－混凝土组合结构设计的方法》第4.3.2节的一部分，该书由中国建筑工业出版社2022年6月出版，该书介绍全新的有逻辑的知识，是作者30年日积月累不断成熟的思想总结，欢迎扫描下方二维码选购】

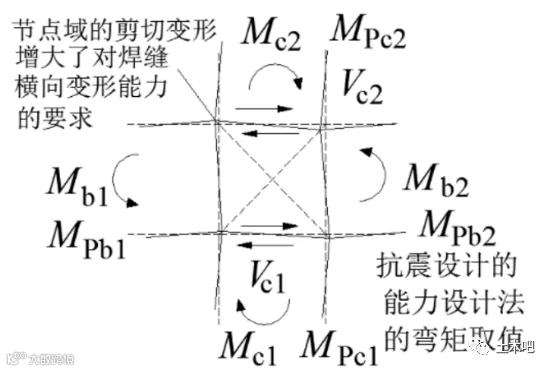

1 梁柱节点域如下：
图1 节点域
2 钢材的剪切屈服，具有很优秀的滞回性能，因此有EBF的剪切型耗能梁段；
3 也因此由美国肇始，引入了弱节点域的设计思路。但是我们确信，1994年他们已经放弃。

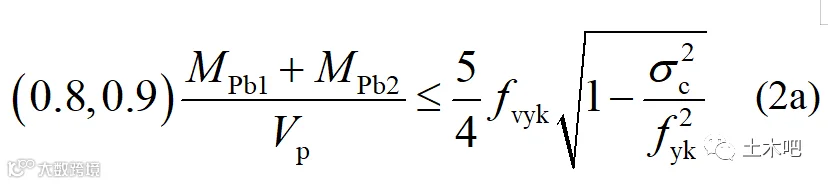

4 弱节点域是指采用如下公式验算节点域
5 弱节点域的危害1：增大了梁柱焊缝破坏的风险
图2:危害１

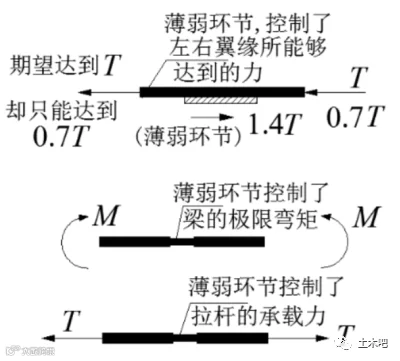

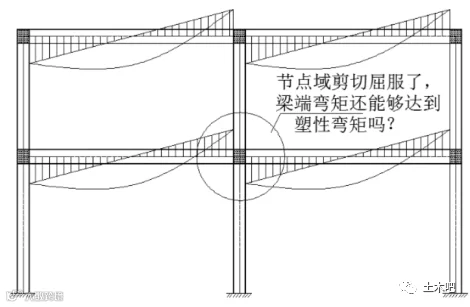

5 危害2:彻底破坏了框架设计方法（梁强度，节点强度）
图3.危害2
图4.危害2
6 危害3: 柱轴力被要求卸载（被要求完成一件不可能完成的任务）：竖向重力不可能卸载，静力无法平衡，只好进入动力平衡。
图5 (a)节点域刚出现剪切塑性流动 (b)流动后竖向应力下降
(要利用塑性力学中的塑性流动理论分析)
7 节点域的改进设计
综上所述，节点域的设计方法应该是:
中柱节点：
边柱节点：
８ 在节点域的规定上，《钢结构设计标准》GB50017-2017目前相对到位。
