规范变化
土木吧

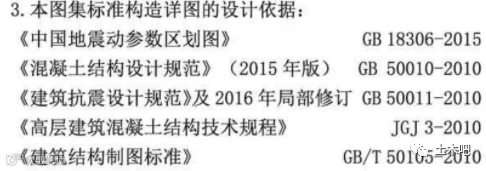

16G101-2
▼

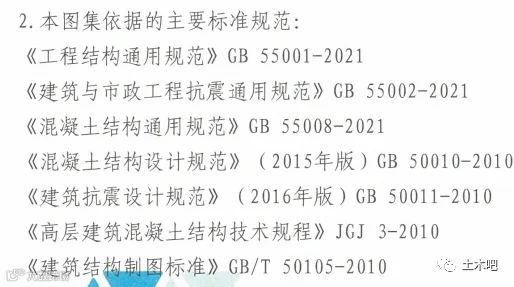

22G101-2
▼

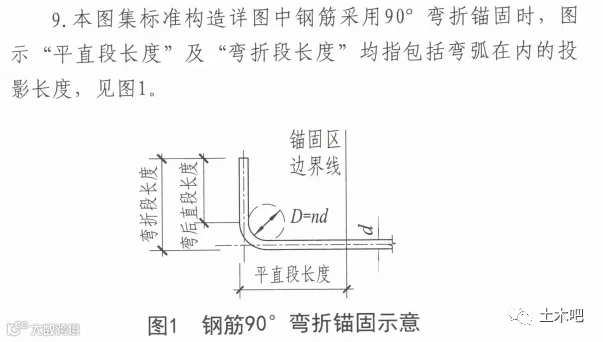

弯钩长度
土木吧

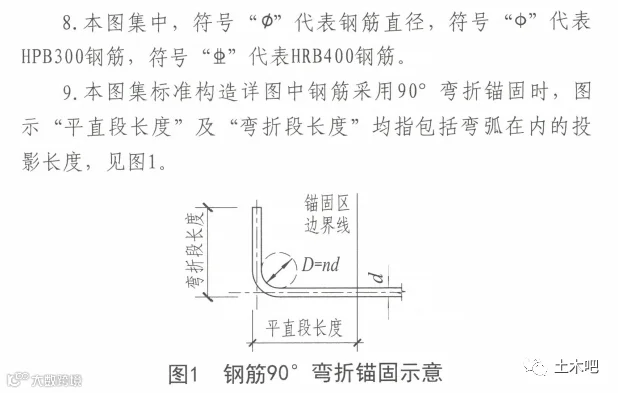

明确弯折钢筋长度怎么算。
16G101-2
▼
无
22G101-2
▼
钢筋长度
土木吧
16G101-2
▼
无
22G101-2
▼
明确弯折钢筋长度怎么算。
构件编号
土木吧
梯板新增BTb DTb
16G101-2
▼
22G101-2
▼
必须注明保护层厚度
土木吧
这是新增的设计图纸要求，必须注明保护层厚度，不能只标注环境类别，让施工自行查表。
16G101-2
▼
22G101-2
▼

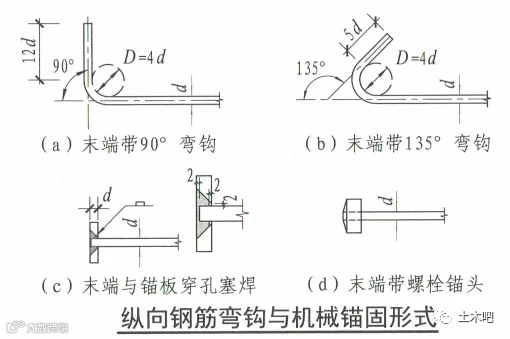

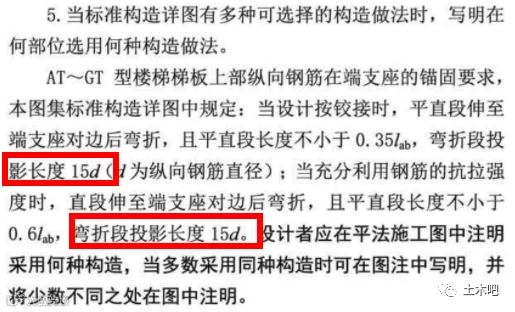

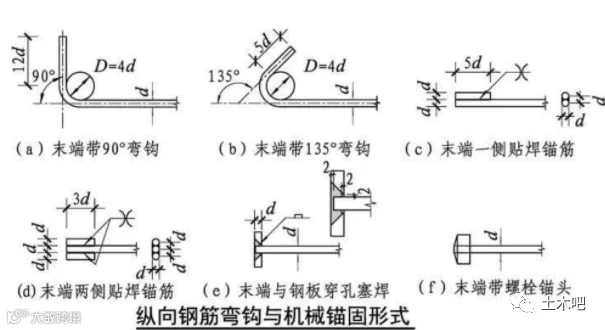

弯钩长度
土木吧

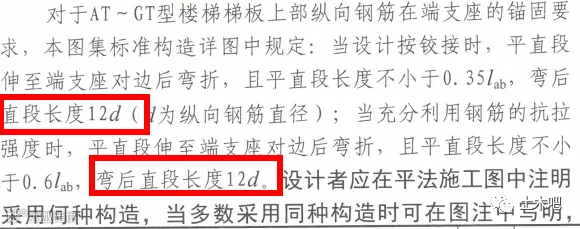

弯折段投影长度15d，改为直段长度12d
16G101-2
▼
22G101-2
▼
预埋件
土木吧
此条没有变化，强调设计图应注明预埋件详见....，但很多设计图纸中并没有标注。施工现场，每个立柱下，随便弄一个膨胀螺栓就算固定了。实际栏杆扶手在图集中大都是预埋件。如果设计图纸没有标注，出问题可能会是设计责任。

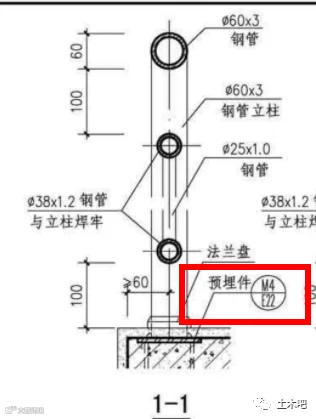

15J403关于楼梯扶手预埋件的规定
▼
16G101-2
▼
22G101-2
▼
钢筋构造
土木吧

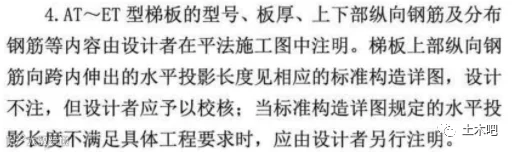

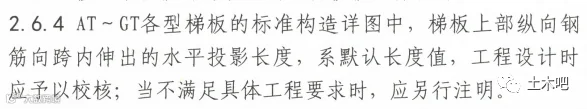

设计应校核上部纵向钢筋伸出长度。
16G101-2
▼
22G101-2
▼

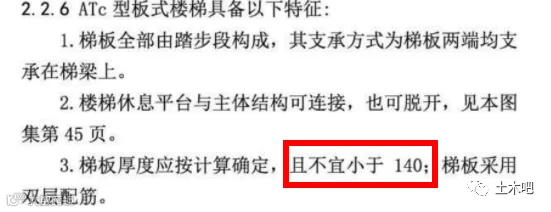

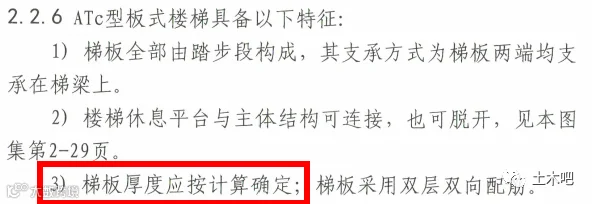

ATc取消不小于140的规定
土木吧
16G101-2
▼
22G101-2
▼
梯梁
土木吧
梯梁支承在梯柱上时，要按KL构造，箍筋宜全长加密。这个很多设计人容易疏忽。
16G101-2
▼
22G101-2
▼

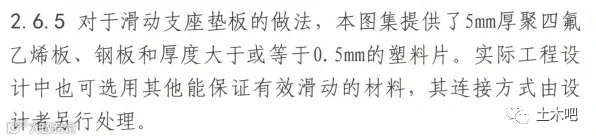

滑动支座
土木吧
新增说明
16G101-2
▼
无
22G101-2
▼

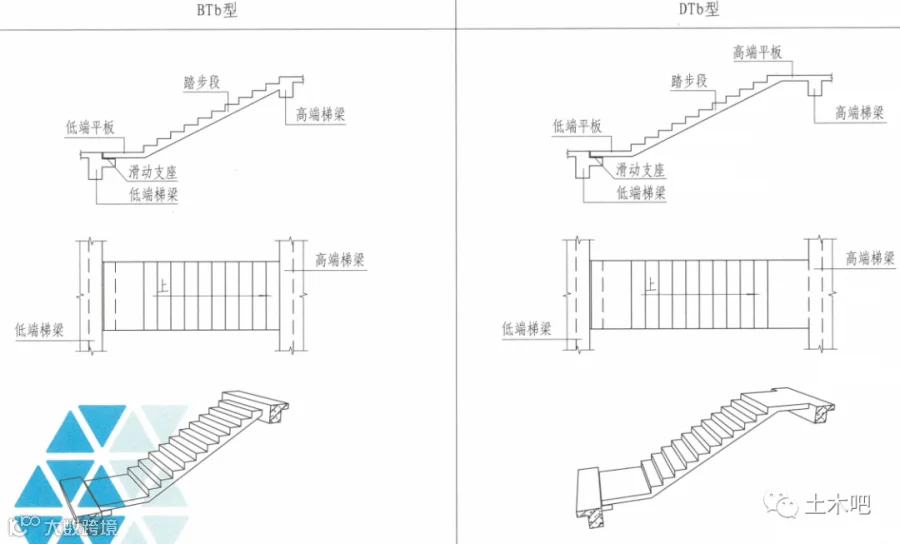

新增BTb、DTb
土木吧
新增BTb、DTb，带低端平台的滑动支座
16G101-2
▼
无
22G101-2
▼

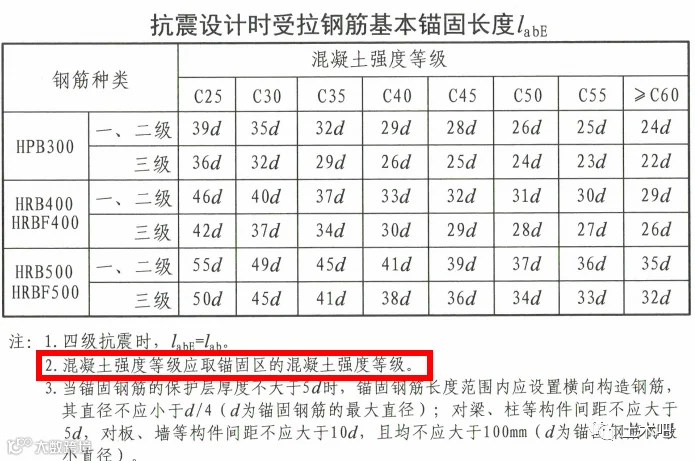

锚固长度
土木吧

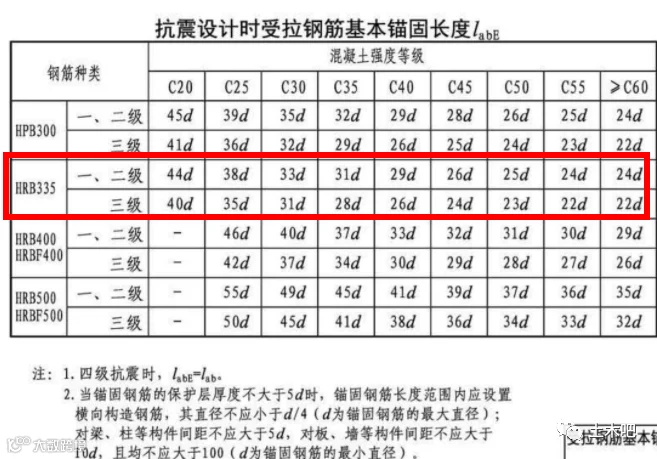

取消HRB335的规定，新增规定，混凝土强度等级应取锚固区的混凝土强度等级。
16G101-2
▼
22G101-2
▼

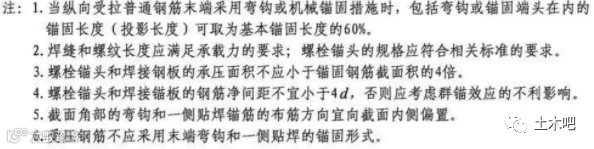

贴焊锚固
土木吧
取消贴焊锚固
16G101-2
▼
22G101-2
▼
锚固说明
土木吧

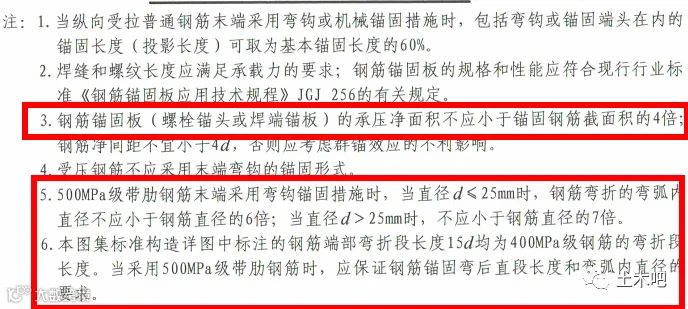

新增锚固板面积和500MPa钢筋的说明
16G101-2
▼
22G101-2
▼

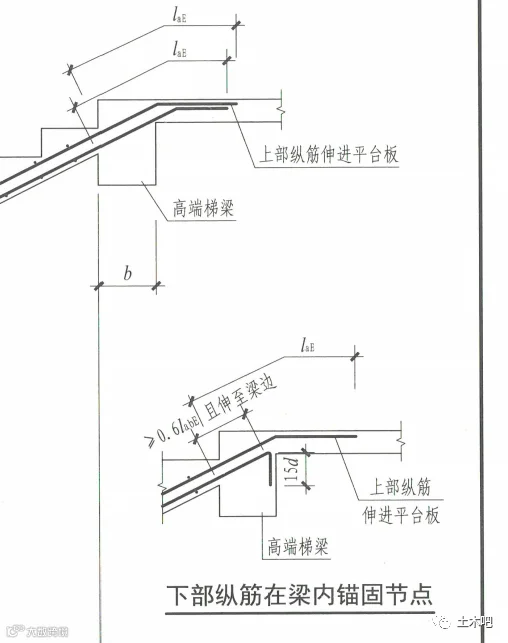

AT板筋
土木吧

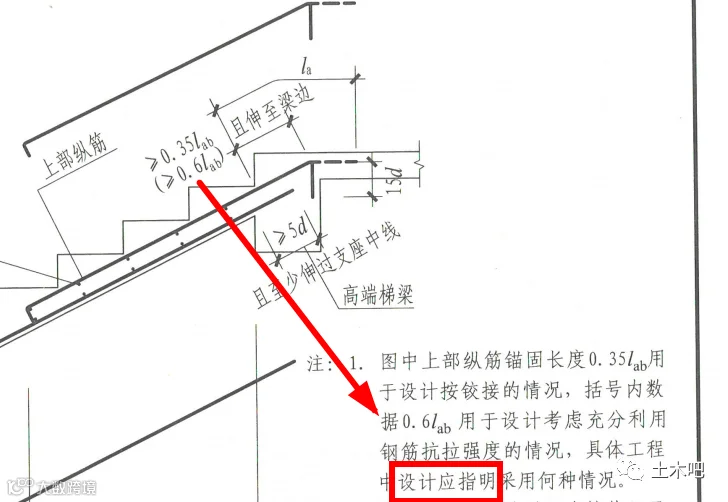

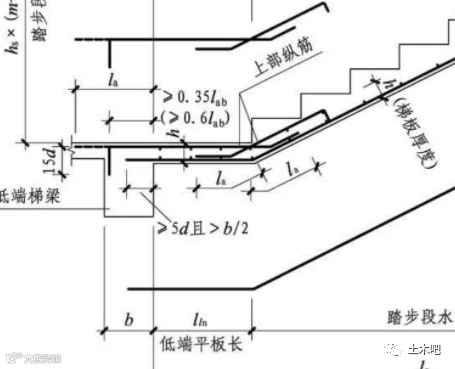

新增1-1剖面说明钢筋位置关系，对于上部纵筋锚固长度0.35Lab还是0.6Lab设计应注明，这也是很多设计图纸中未注明的。
16G101-2
▼
22G101-2
▼

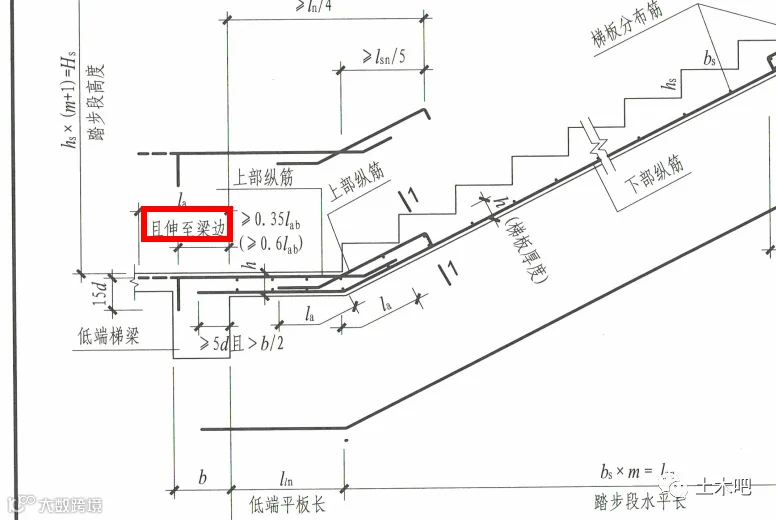

上筋支座锚固
土木吧
新增“且伸至梁边”的标注
16G101-2
▼
22G101-2
▼
ET配筋
土木吧
取消ET楼梯应双层配筋的说明
16G101-2
▼
22G101-2
▼
无

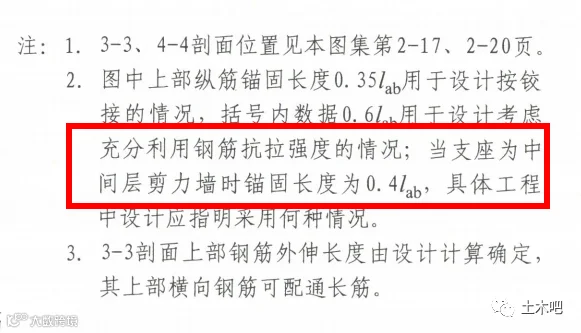

板筋支座锚固
土木吧
新增，当支座为中间层剪力墙时锚固长度为0.4Lab
16G101-2
▼
22G101-2
▼

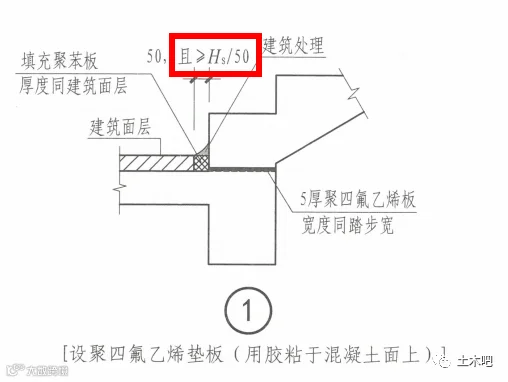

滑动支座缝宽
土木吧
新增不小于Hs/50的规定
16G101-2
▼
22G101-2
▼
ATa梯筋锚固
土木吧
梯下筋可弯锚入梁
16G101-2
▼
22G101-2
▼
BTb、DTb
土木吧

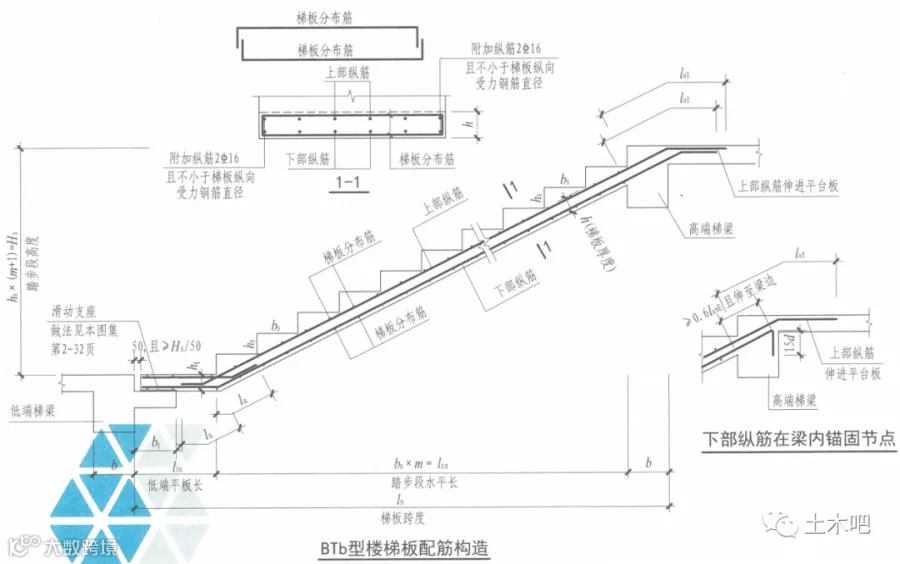

新增BTb、DTb做法
16G101-2
▼
无
22G101-2
▼

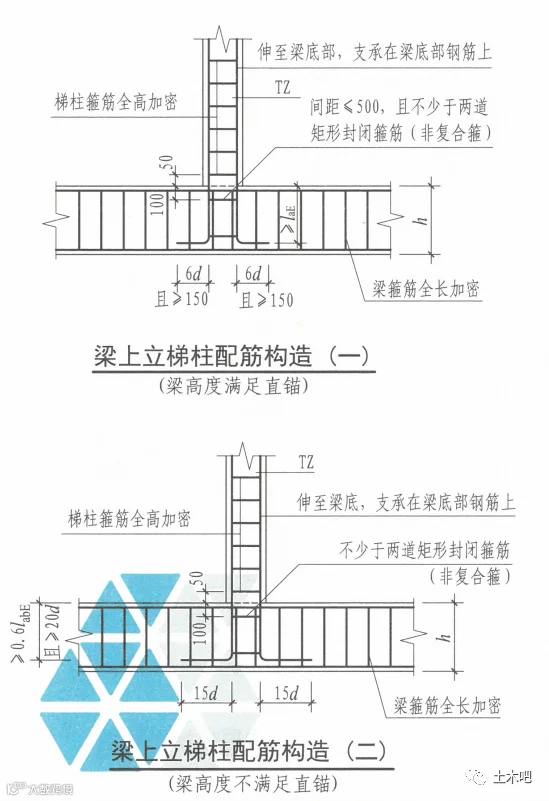

新增梯柱节点
土木吧
16G101-2
▼
无
22G101-2
▼
