采用水平隅撑的侧向补强

（童根树教授译，日文资料由郁银泉大师提供）

隅撑

土木吧

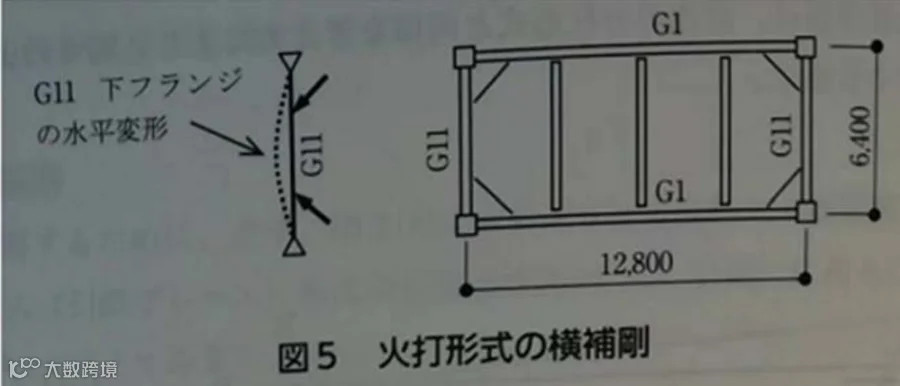

图 5 所示方法是在大梁 G1 端部附近设置水平隅撑，由正交方向的梁 G11 承受支撑力，来对 G1 进行横向补强的一种方法。（译者注：日文的“火打材”，是指水平支撑，这里译为符合国内已经习惯的用语，水平隅撑）

图5 采用水平隅撑对 G1 下翼缘的侧向补强

假设上翼缘通过栓钉与 RC 楼板的连接，处于被约束状态，钢梁 G1 和 G11 的下翼缘考虑用水平隅撑相互连接。

作为安全又简便的假设，不考虑 G11 两端的柱的扭转刚性，仅将 G11 的下翼缘作为两端简支梁，图 5 左侧所示，假定受到图上所示的必要侧向补强力，计算 G11 的水平方向弯曲，可能会达到数 10mm 的程度。这个变形较大的话，在用水平隅撑来约束变形的 G1 下翼缘的位置，G11 很难保证拥有为 G1 提供横向加固所需的刚性。(译者评论：缺乏定量的依据)

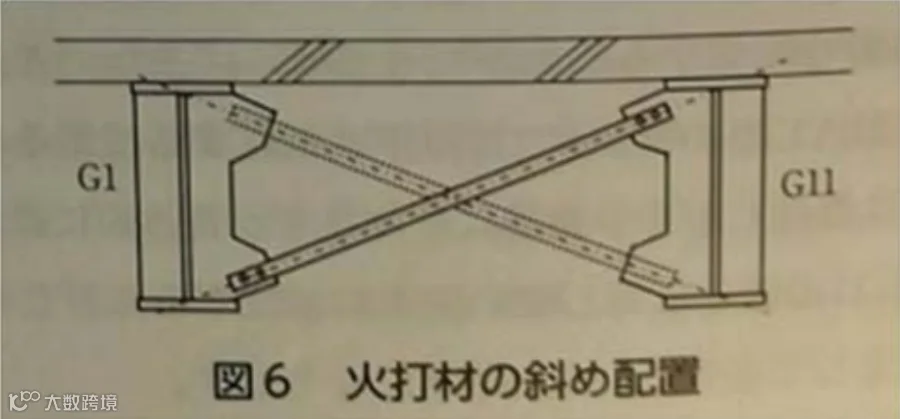

如果仅 G11 的下翼缘无法提供充分的强度和刚性，则有如图 6 所示将隅撑斜向放置的方法，从 G1 的下翼缘连接到 G11 的上翼缘。图中的虚线是 G11 的下翼缘也同时进行侧向补强时的例子。
