规范变化
土木吧
16G101-3
▼
22G101-3
▼

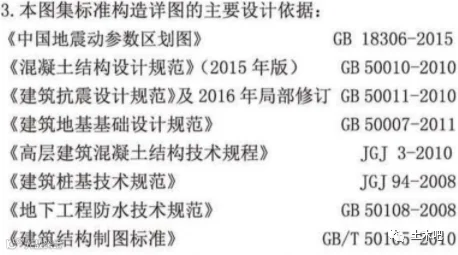

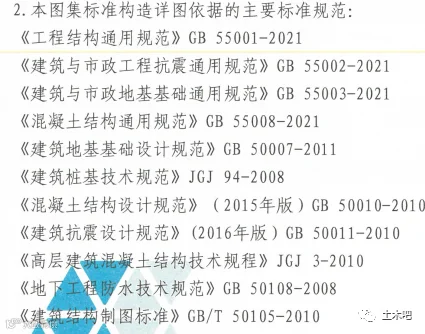

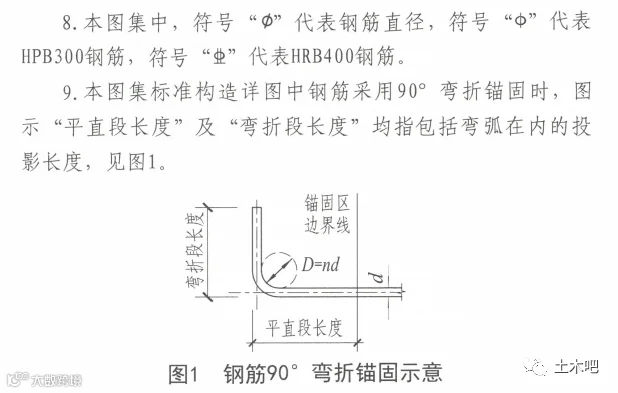

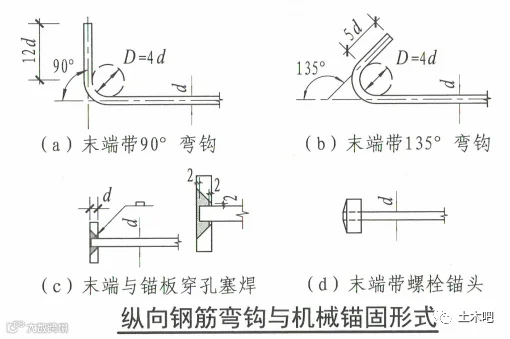

弯钩长度
土木吧
16G101-3
▼
无
22G101-3
▼

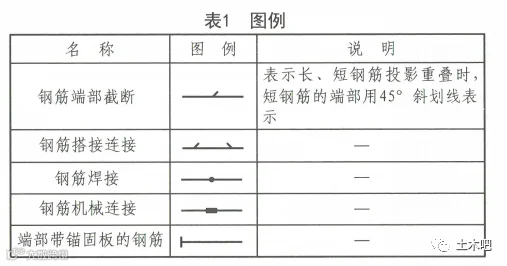

图例
土木吧
16G101-3
▼
无
22G101-3
▼

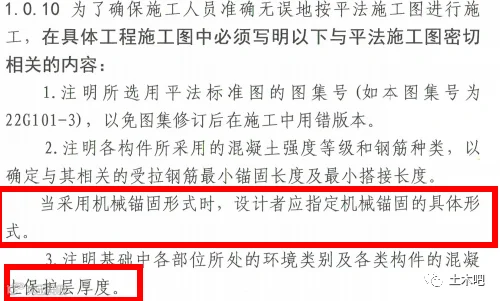

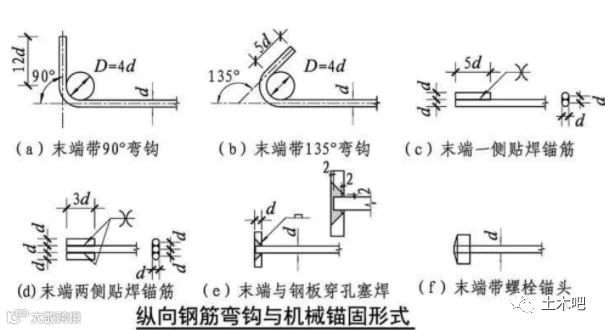

机械锚固、保护层厚度
土木吧

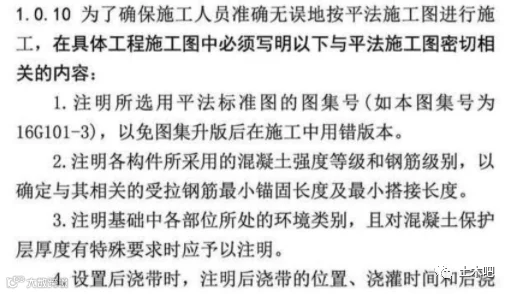

要注明机械锚固类型和混凝土保护层厚度
16G101-3
▼
22G101-3
▼

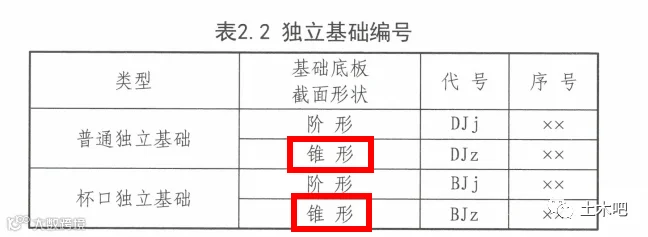

坡 改 锥
土木吧

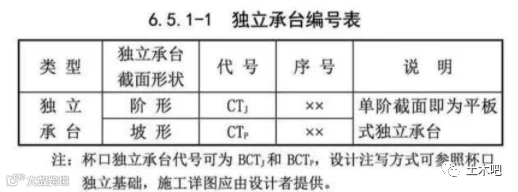

坡行基础改为锥形基础，代号相应变化
16G101-3
▼
22G101-3
▼
竖向加腋
土木吧
补充竖向加腋示意图
16G101-3
▼
无
22G101-3
▼

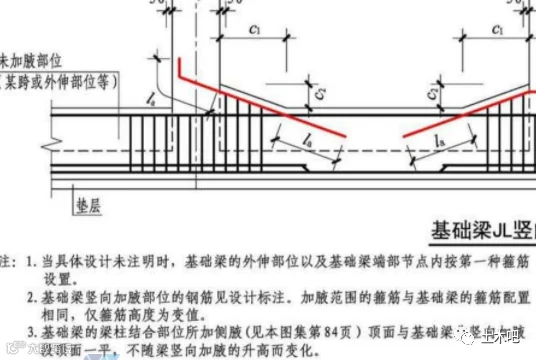

基础梁外伸
土木吧

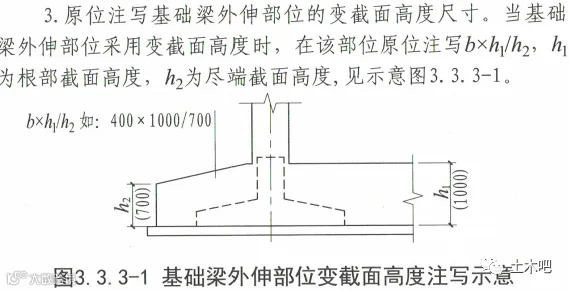

补充节点示意
16G101-3
▼
22G101-3
▼
JCLg
土木吧
增加JCLg
16G101-3
▼
无
22G101-3
▼

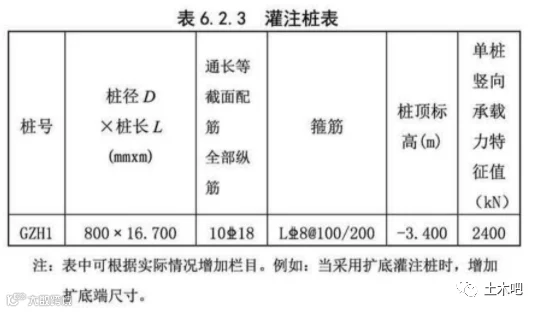

桩表
土木吧

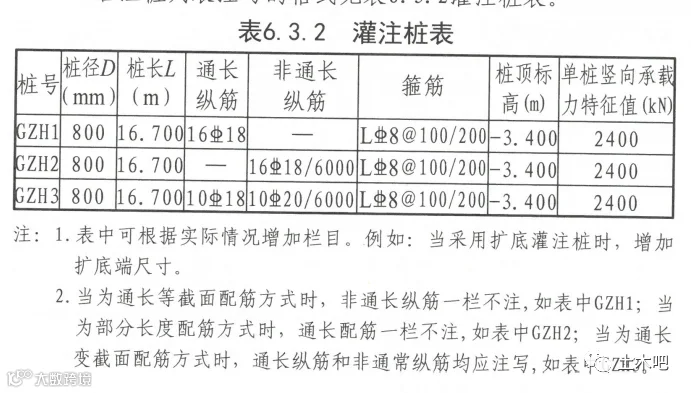

灌注桩表有变化
16G101-3
▼
22G101-3
▼

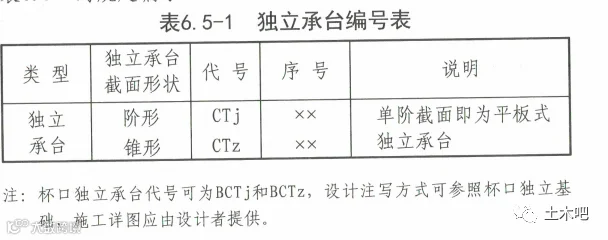

承台：坡改锥
土木吧
16G101-3
▼
22G101-3
▼
桩基示例
土木吧

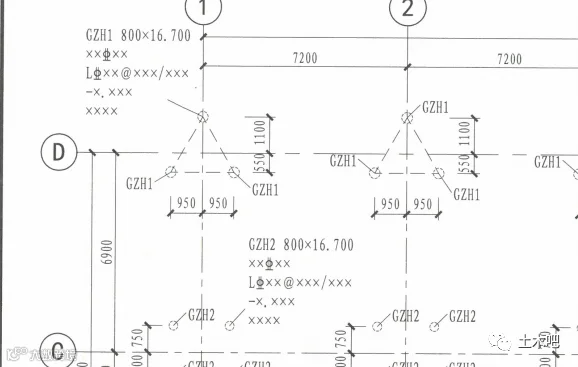

新增桩基及承台施工图注写示例
16G101-3
▼
无
22G101-3
▼

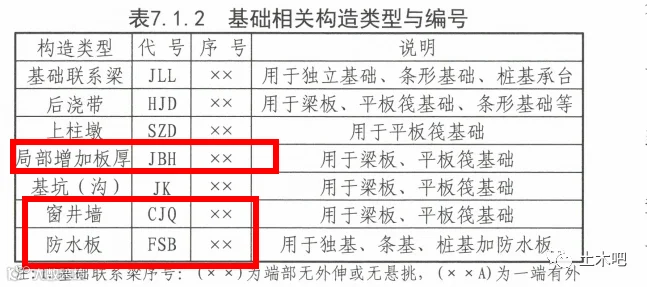

基础编号
土木吧

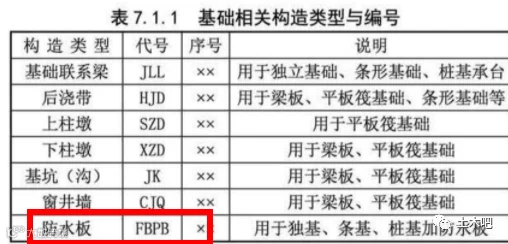

下柱墩改为局部加厚板、更改防水板编号
16G101-3
▼
22G101-3
▼

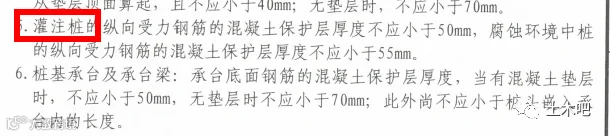

灌注桩保护层
土木吧
新增灌注桩保护层厚度的要求
16G101-3
▼
22G101-3
▼
锚固长度
土木吧

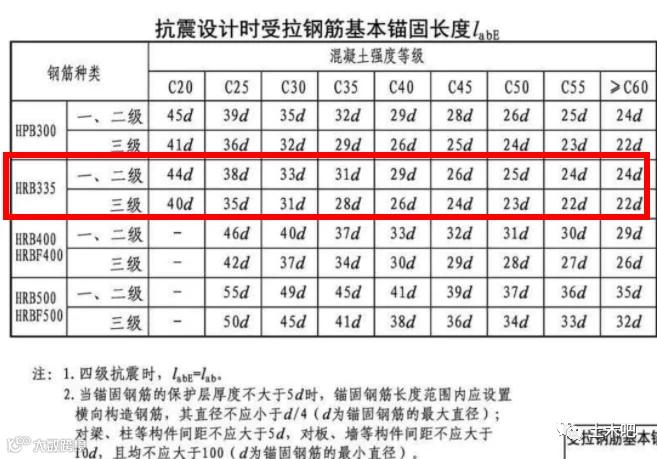

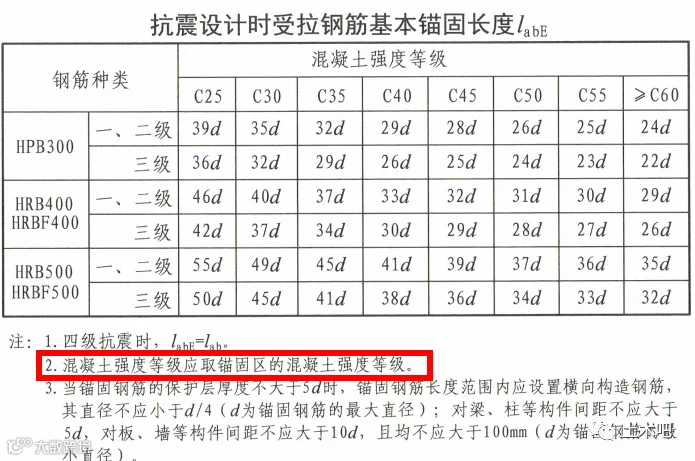

取消HRB335的规定，新增规定，混凝土强度等级应取锚固区的混凝土强度等级。
16G101-3
▼
22G101-3
▼
贴焊锚固
土木吧
取消贴焊锚固
16G101-3
▼
22G101-3
▼

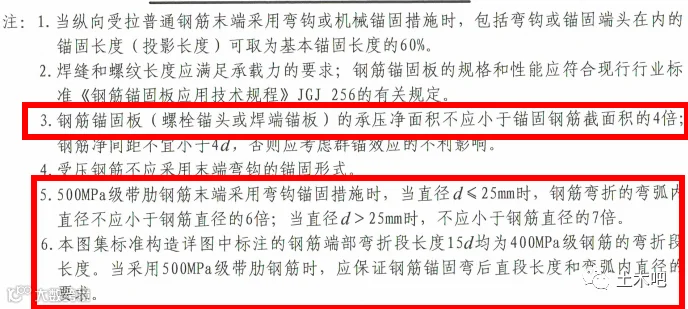

锚固说明
土木吧

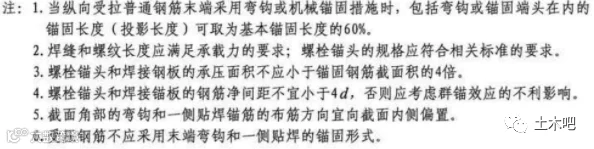

新增锚固板面积和500MPa钢筋的说明
16G101-3
▼
22G101-3
▼
横向钢筋
土木吧

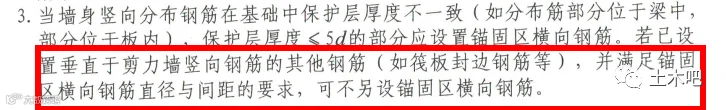

增加横向钢筋的额外说明
16G101-3
▼
22G101-3
▼

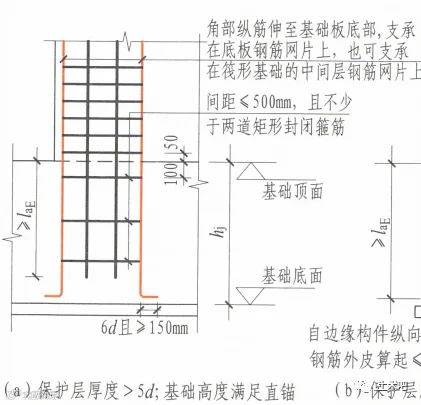

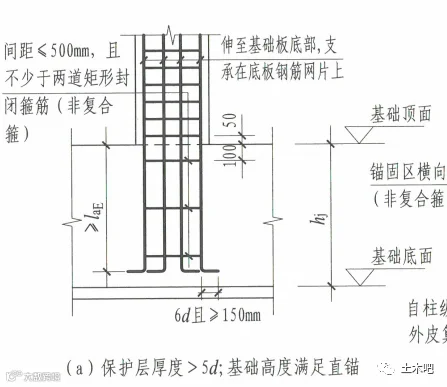

竖筋锚固
土木吧

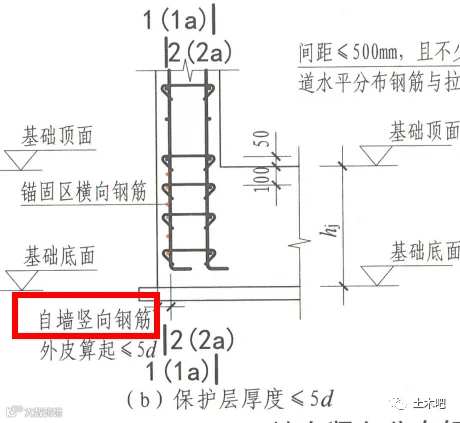

这里要注意下，在保护层厚度大于5d，基础高度满足直锚的情况下，墙筋不用都弯折，但柱筋需都弯折
墙
▼
柱
▼

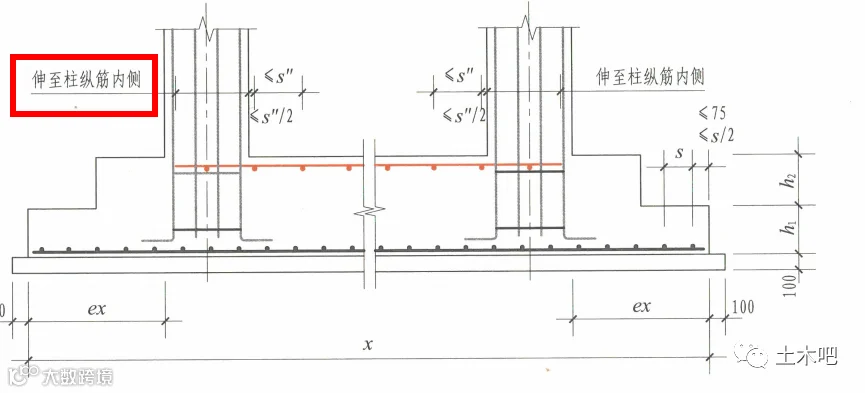

双柱基础顶筋
土木吧

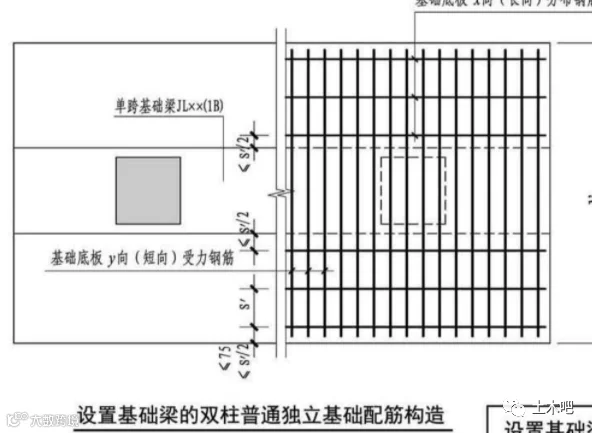

双柱基础顶筋要伸直柱纵筋内侧
16G101-3
▼
22G101-3
▼
基础梁宽度
土木吧

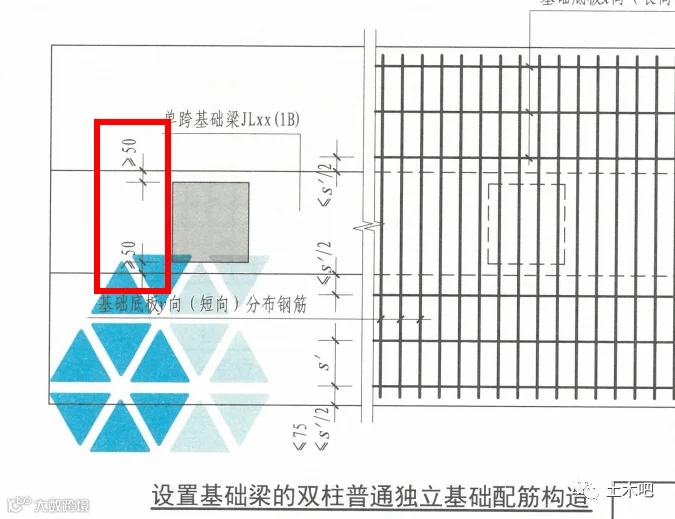

基础梁宽度，每边要大于柱宽50，图示标注
16G101-3
▼
22G101-3
▼

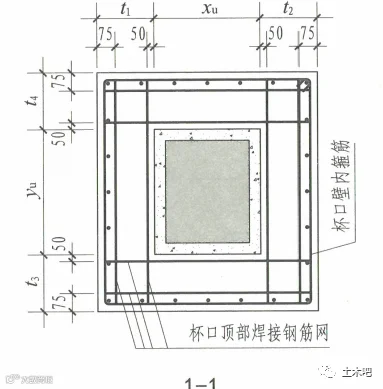

杯口
土木吧
杯口基础顶部焊接钢筋网定位
16G101-3
▼
22G101-3
▼
基础梁
土木吧

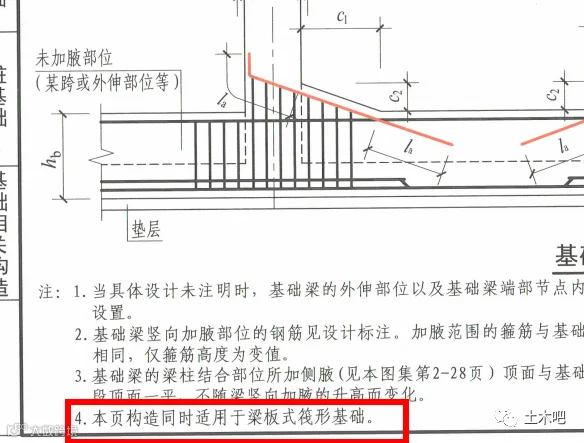

基础梁构造适用梁板式筏基
16G101-3
▼
22G101-3
▼

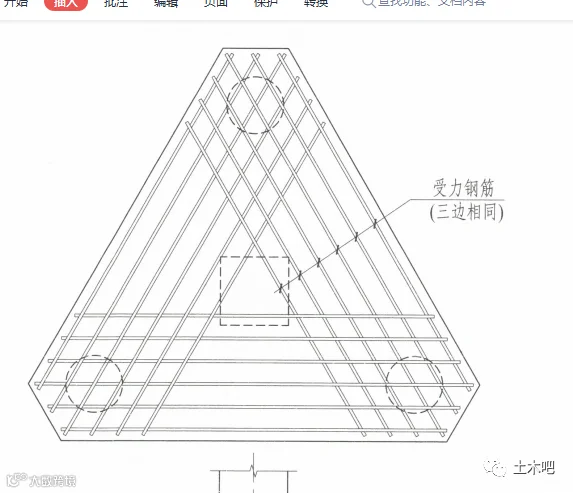

三桩承台
土木吧

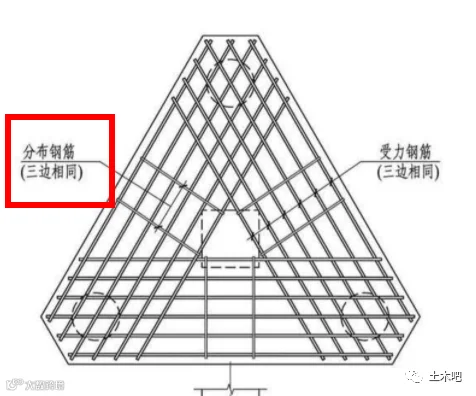

取消了分布筋标注
16G101-3
▼
22G101-3
▼

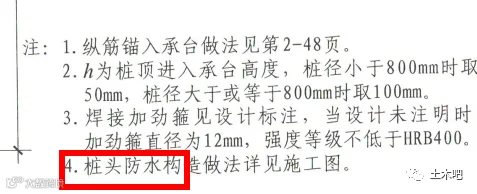

灌注桩
土木吧

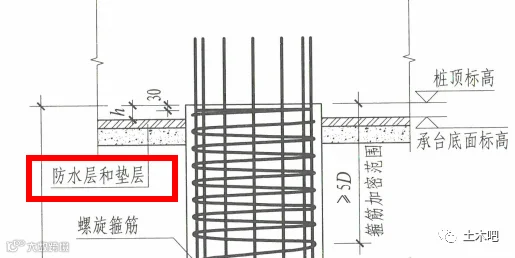

想起了桩头有防水
16G101-3
▼
22G101-3
▼
柱墩
土木吧

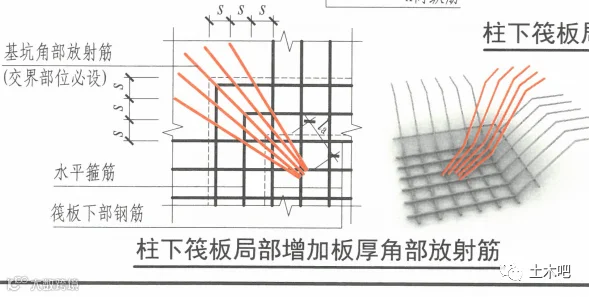

下柱墩要加放射筋
16G101-3
▼
无
22G101-3
▼

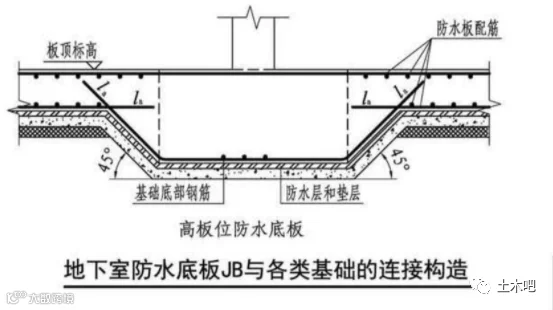

防水板
土木吧

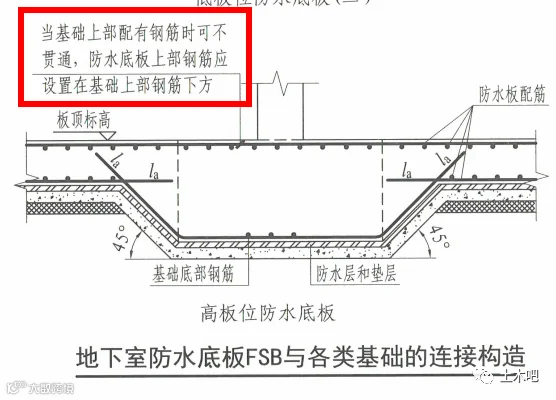

当基础上部配有钢筋时，防水板上筋可不贯通
16G101-3
▼
22G101-3
▼

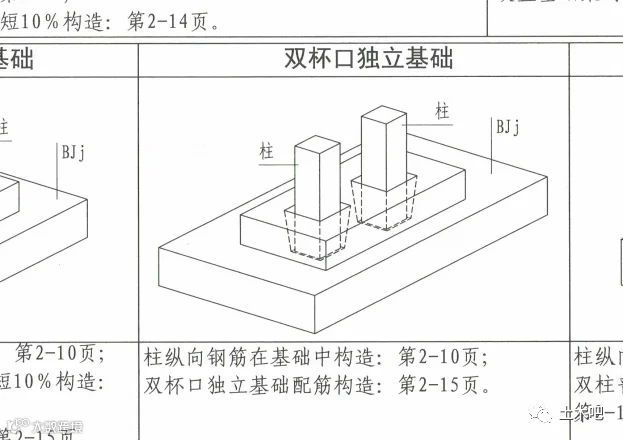

三维示意
土木吧
增加三维索引
16G101-3
▼
无
22G101-3
▼
