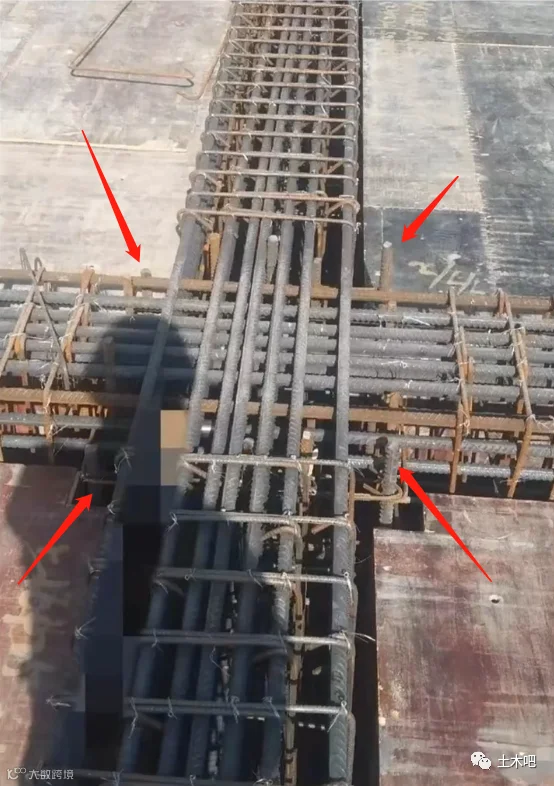

下图中，屋顶层，框架柱所有纵筋在柱顶就截断了，没有弯锚，做的对吗？
平法图集新变化
土木吧
在平法图集16G101-1中，只要屋顶框架梁高大于柱纵筋直锚长度LaE，所有柱顶钢筋就可以直接在梁顶截断，不用弯锚，但新平法图集变了！
16G101-1
▼
22G101-1
▼

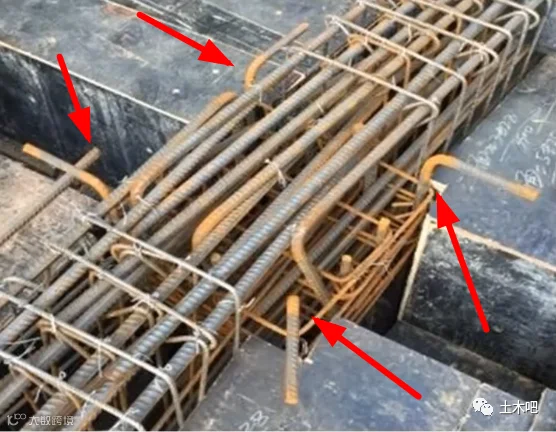

所以，按新平法图集要求，梁宽范围外的柱纵筋，即使满足屋顶框架梁高大于柱纵筋直锚长度LaE，也必须弯锚，如下图所示。
