某工程七桩承台冲切计算结果对比
背景介绍
土木吧
本人在做某项目时，发现某七桩承台保护层厚度取40mm与50mm时，七桩承台冲切计算结果差异较大。

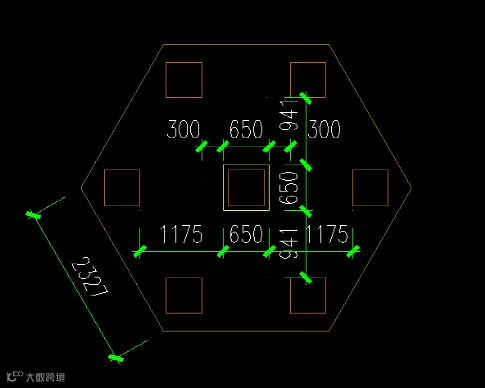

承台厚1000mm 方桩尺寸500mmX500mm
规范规定：
单柱矩形承台，依据建筑桩基技术规范(JGJ94-2008)第5.9.7条执行
单柱矩形独立承台，柱冲切和上阶对下阶的冲切，分别按下式验算:
Fl <= 2 * [β0x * (bc + a0y) + β0y * (hc + a0x)] * βhp * ft * h0
Fl <= 2 * [β1x * (b1 + a1y) + β1y * (h1 + a1x)] * βhp * ft * h0
Fl<=βhp*β0*um*ft*h0
β0=0.84/(λ+0.2)
Fl: 冲切力(kN)
Qcc: 抗力(kN)
βhp: 截面高度影响系数
β0: 柱(墙)冲切系数
um: 冲切破坏锥体一半有效高度处的周长
λ: 冲跨比
对于不对称冲切破坏锥，需按各方向分别计算冲跨比λ和柱(墙冲切系数)β0
β0 = (∑umi*β0i)/∑umi
单桩、两桩承台，不验算柱冲切
1：盈建科软件计算结果：
YJK版本4.3
土木吧
测试了下，是选择不同的保护层厚度之后，软件的冲切锥引起了变化：
保护层40mm
土木吧
上面是保护层厚度是40的时候，冲切锥是不对称的，根据公式β0 = (∑umi*β0i)/∑umi
求得β0= (0.7062*950+1.629*1590) / (950+1590) =1.28。
保护层50mm
土木吧
上面是保护层厚度是50mm的时候，冲切锥是对称的，β0=0.7

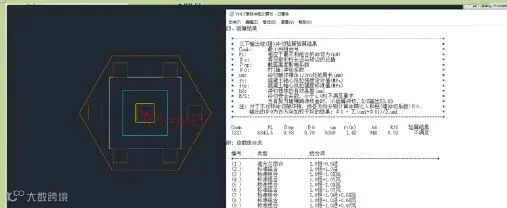

2.PKPM软件计算结果：
由此可以看出 PKPM软件对于此7桩承台冲切锥判定一直都是非对称的，而盈建科软件对冲切锥判定既有对称又有非对称情况。
个人结果分析：对于此7桩承台，恰巧处于临界状态，冲切锥按非对称计算应该偏不安全，但冲切锥按对称计算又过于保守，偏安全计算结果取包络。
