土木吧丨构造柱怎么设？案例来了！

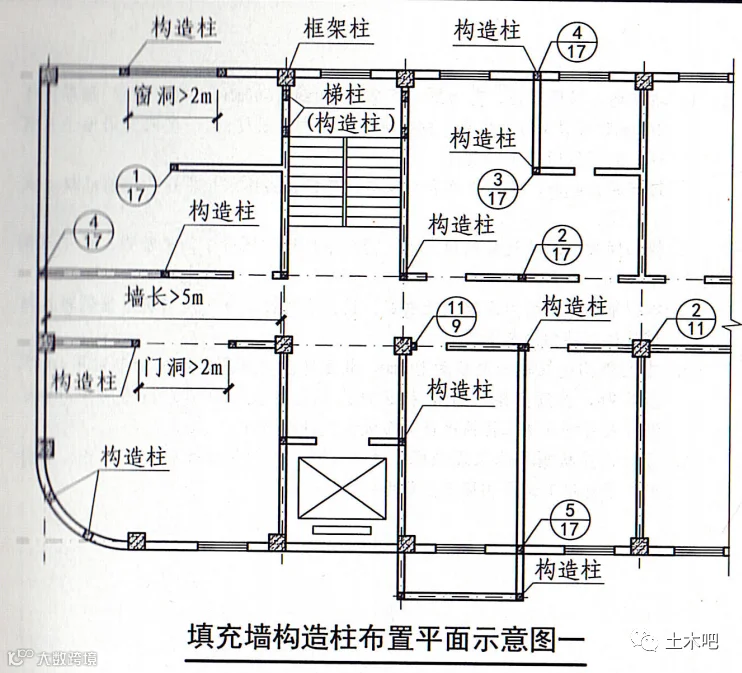

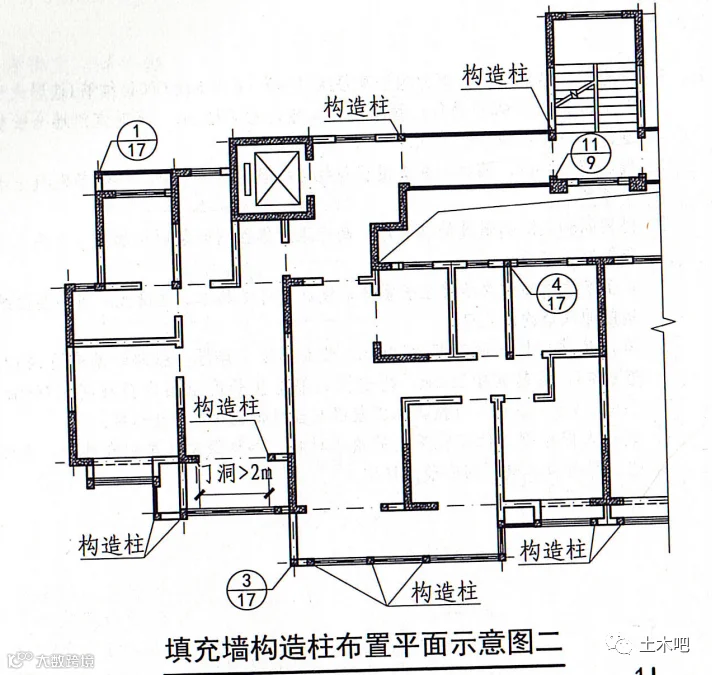

构造柱设置原则:

a)填充墙长度超过5m或层高2倍时，墙体中部应设置构造柱，构造柱间距不宜大于4m;

b) 当楼梯间和电梯间采用砌体填充墙时，应在四角设置构造柱；

c) 填充墙开有宽度小于2m的门窗洞口时，洞口边宜设置抱框；填充墙开有宽度大于2m的门窗洞口时，洞口边宜设置构造柱;

d)外墙的L形转角处、内墙和外墙交接处宜设置构造柱;

e) 当填充墙端部无主体结构或垂直墙体与之拉结时，端部应设置构造柱;

f) 圆弧形外墙应加密设置构造柱，墙高中部宜设置水平系梁且间距不宜大于2m;
