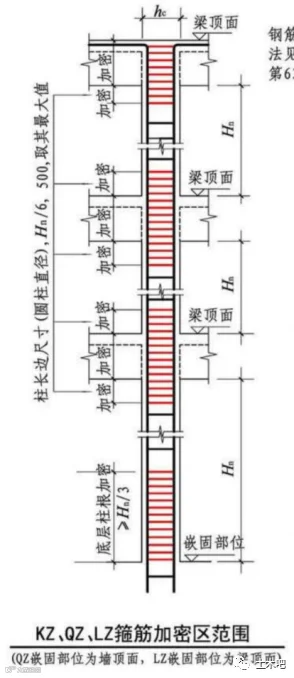

《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-1第65页给出了框架柱箍筋加密区范围示意：
正常情况下，我们按上图所示位置设置框架柱箍筋加密区是没有问题的，但在《建筑抗震设计规范》GB 50011-2010第6.3.9条还有一个规定，框架柱在刚性地面上下各500mm范围内，也要设置箍筋加密区，在有些情况下，仅按16G101-1图示设置柱箍筋加密区的范围是不足的。
假定基础顶面标高为-1.0米，首层层高为4米，梁高0.8米，则底层柱净高Hn=1+4-0.8=4.2米，Hn/3=4.2/3=1.4米，则由16G101-1图示得出底层柱跟加密区范围为标高-1.0米~0.4米，而刚性地面上500mm的标高为0.5米，显然不满足要求。
所以，我们在设置框架柱箍筋加密区时应注意不要遗漏刚性地面上下各500mm范围。
