来源：东营市建设工程施工图审查中心，撰稿：吴百玉

《22G101》系列图集自发布以来，在结构施工图审查过程中发现个别设计人未执行新版图集，本文对《22G101-2》(现浇混凝土板式楼梯)在使用过程中容易忽视的问题进行阐述。

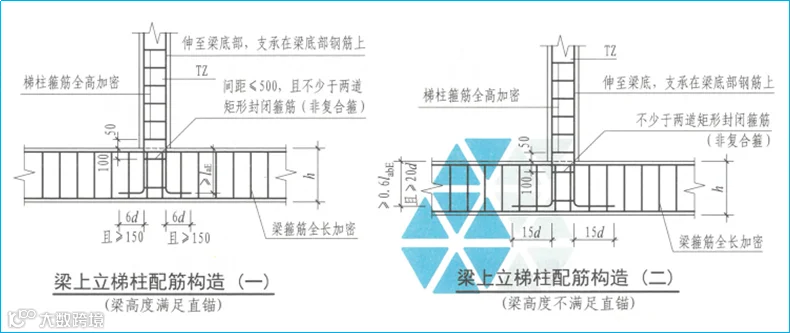

1、当楼层半层休息平台采用梁上立柱方式时，很多设计人采用的是《22G101-1》第2-12页的“梁上起柱KZ纵筋构造”，见下图。

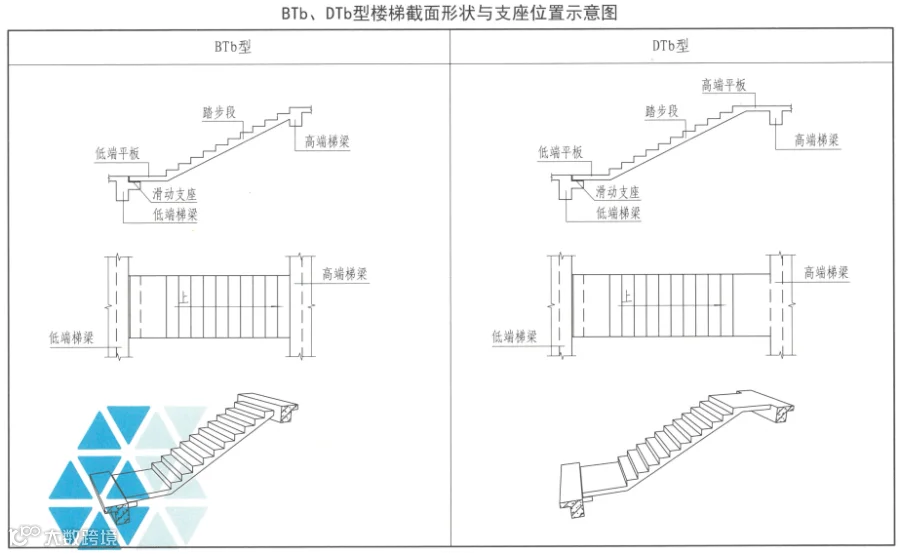

2、《22G101-2》发布以前，很多设计人想做BTb及DTb型板式楼梯，但苦于无图集做法而未实施，这次图集修编考虑实际工程应用需要，新增了这两种类型的板式楼梯。

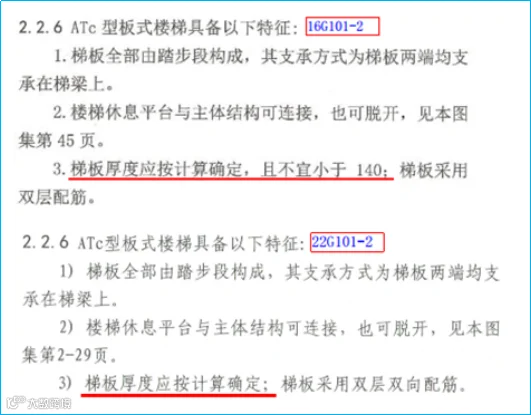

3、对于ATc型板式楼梯，在《16G101-2》第2.2.6条中规定板厚不宜小于140mm，《22G101-2》发布后，有的图纸中楼梯跨度不大，但板厚还是140mm，可能是没有注意到新版图集已经对该条规定做了修改，楼板的厚度按计算确定即可。

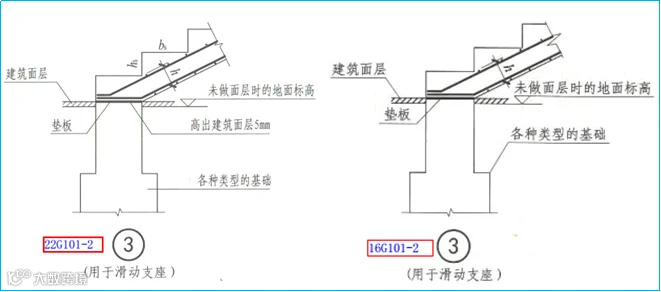

4、《22G101-2》中楼梯首层第一跑与基础连接做法大样3中，提出了了基础完成面要“高出建筑面层5mm”的要求，这个做法在《16G101-2》中没有，这一点设计人需要注意。
