土木吧丨这个连梁配筋是错的？

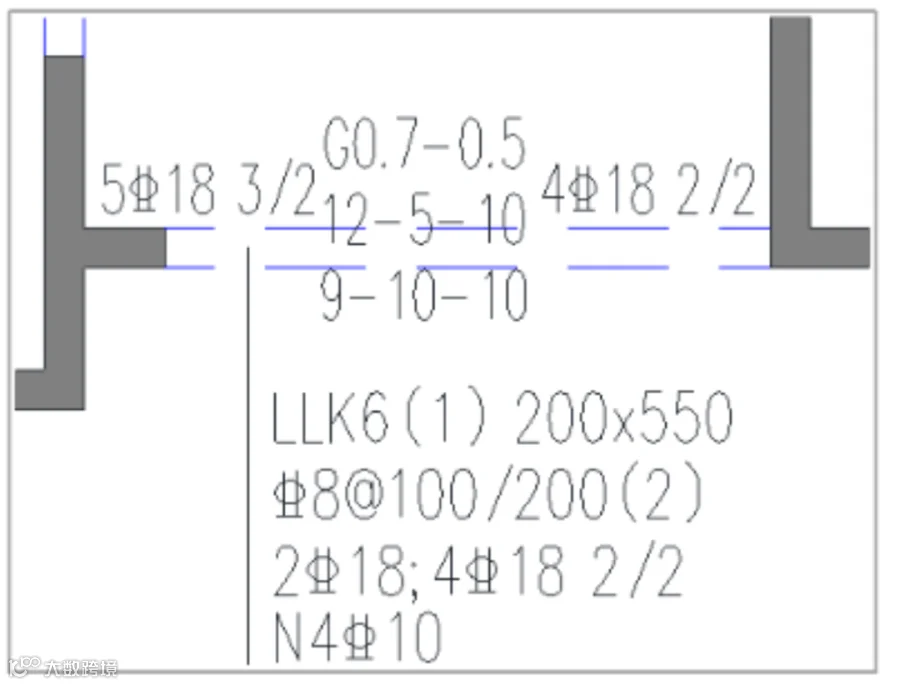

    下图所示为剪力墙结构中跨高比不小于 5 的连梁配筋图，设计根据《高层建筑混凝土结构技术规程》JGJ3-2010 第 7.1.3 条的规定按框梁 (LLk) 表述，该设计是否符合要求?

    这是施工图审查中遇到的较为普遍的问题。如果仅对照一下计算配筋简图和现行国家标准《高层建筑混凝土结构技术规程》JGJ3 第7.1.3 条的规定，似乎没有什么问题。而且与相近跨度但跨高比小于5 的连梁相比，该连梁无需满足通长纵筋和全程加密箍筋的要求，节约了钢筋用量。甚至有的设计院为配合建设单位节省造价的要求，将原来跨高比小于 5 的连梁，通过加大洞口净宽度或降低连梁高度，人为调整为跨高比不小于 5 的连梁，以避开通长纵筋和全程加密箍筋的要求。

    实际上，该设计既不安全也不符合相关规范条款要求，梁顶负弯矩纵向受拉钢筋的配置不符合现行国家标准《混凝土结构设计规范》GB 50010 第 9.2.3条的规定。

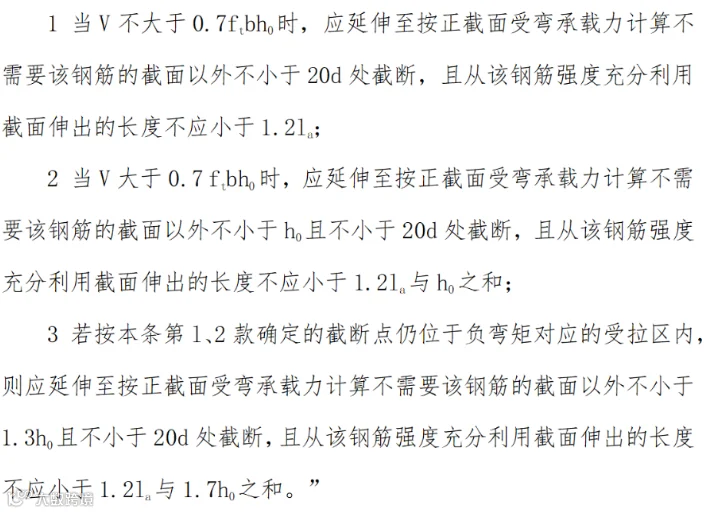

    “钢筋混凝土梁支座截面负弯矩纵向受拉钢筋不宜在受拉区截断，当需要截断时，应符合以下规定:

    下图中红线为审查时要求设计人员补充提供的弯矩包络示意图其状态与跨高比小于5 的连梁基本一致。该连梁净跨度 2.8m,很明显因该设计中梁顶支座负弯矩钢筋按平法图集《22G101-1》P2-29 页连梁 LLk 的构造要求进行截断，其做法不符合现行国家标准《混凝土结构设计规范》GB 50010 第 9.2.3-3 条的规定。

    按平法图集构造要求进行设计时，该连梁顶部负弯矩钢筋的正确设计表述应与跨高比小于 5 的连梁相同，为梁顶 5D18 通长配筋。

    除剪力墙结构、框架-剪力墙结构中跨高比不小于 5 的连梁外，对于框架结构、框架-剪力墙结构等的框架梁，当跨度较小、跨高比较小时，设计时同样应根据其弯矩包络图特性判别确定负弯矩钢筋的构造要求。
