焊接构造
土木吧
构件制作焊接节点有哪些统一的构造要求？这里汇总一下：

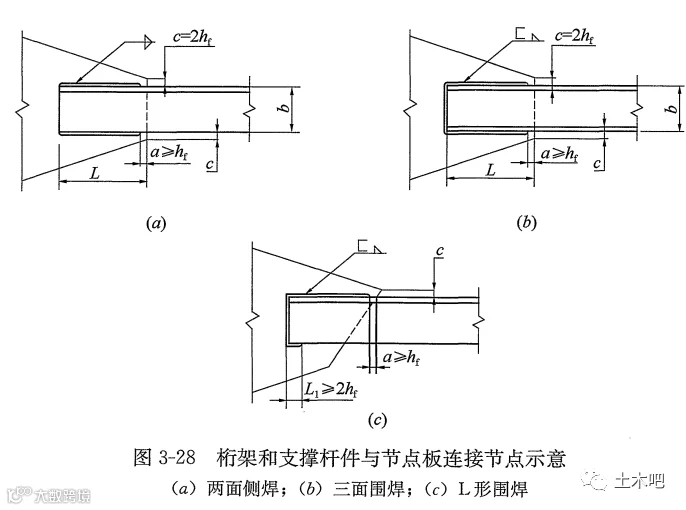

1、桁架和支撑的杆件与节点板的连接
注意，当杆件承受拉力时，焊缝应在搭接杆件节点板的外边缘处提前终止，间距 a 应不小于 hf。

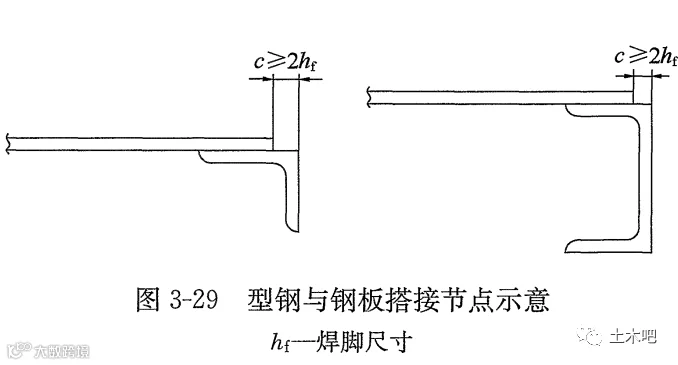

2、型钢与钢板搭接

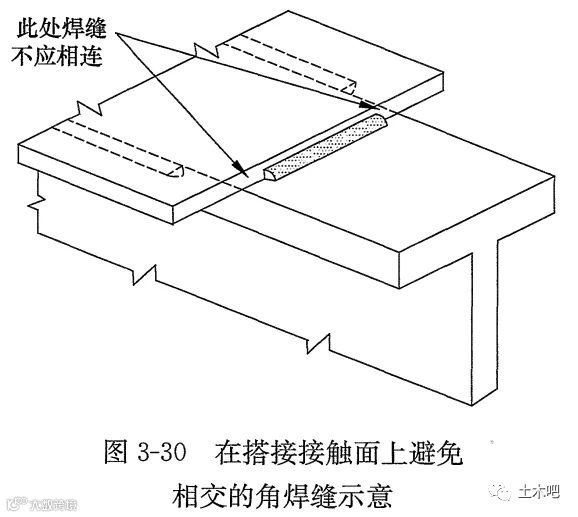

3、搭接接头
角焊缝应避免在同一搭接接触面上相交

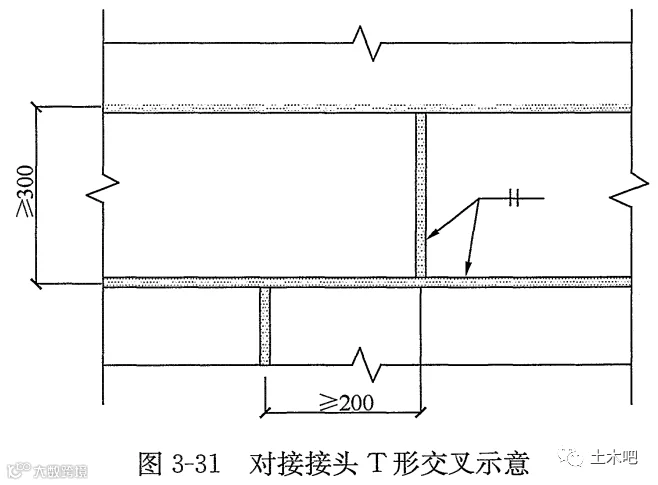

4、要求焊缝与母材等强和承受动荷载的对接接头
其纵横两方向的对接焊缝，宜采用 T 形交叉。交叉点的距离宜不小于 200mm, 且拼接料的长度和宽度官不小于 300mm 。如有特殊要求，施工图应注明焊缝的位置。
5、以角焊缝作纵向连接组焊的部件，如在局部荷载作用区采用一定长度的对接与角接组合焊缝来传递载荷，在此长度以外坡口深度应逐步过渡至零，且过渡长度应不小于坡口深度的 4 倍。

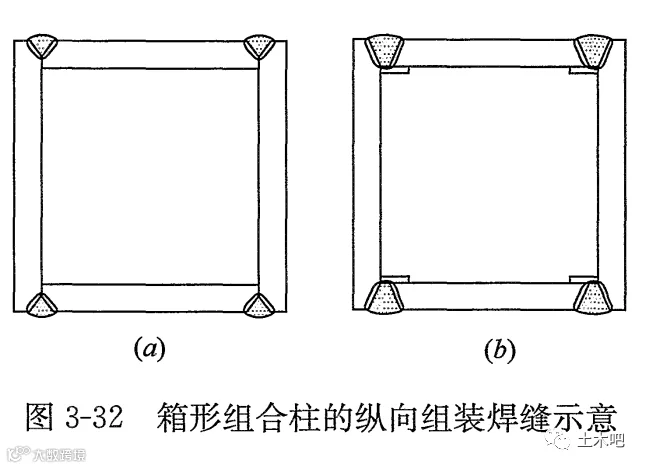

6、焊接组合箱形梁、柱的纵向焊缝，宜采用全焊透或部分焊透的对接焊缝
。要求全焊透时，应采用垫板单面焊 。

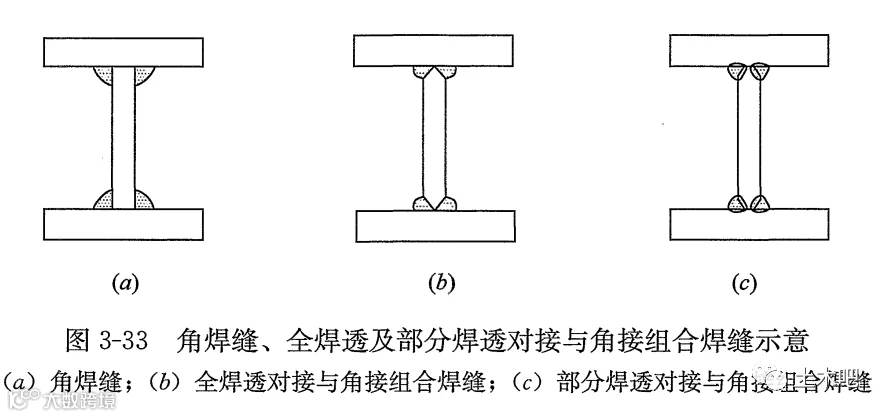

7、只承受静载荷的焊接组合 H 形梁、柱的纵向连接焊缝，当腹板厚度大于 25mm时，宜采用部分焊透或全焊透连接焊缝。
8、箱形柱与隔板的焊接，应采用全焊透焊缝; 对无法进行手工焊接的
焊缝，宜采用电渣焊焊接且焊缝对称布置。
箱形柱与隔板的焊接接头形式示图
(a) 手工电弧焊； （b) 电渣焊

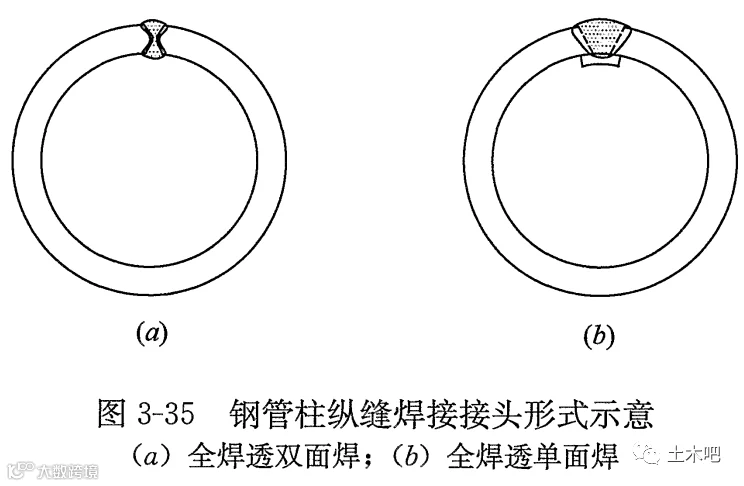

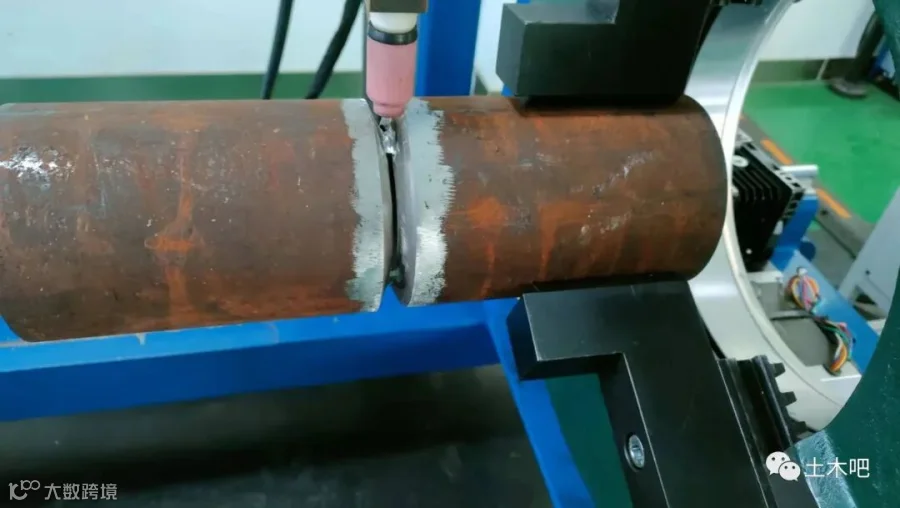

9、焊接钢管混疑土组合柱的纵向和横向焊缝，应采用双面或单面全焊透接头形式。

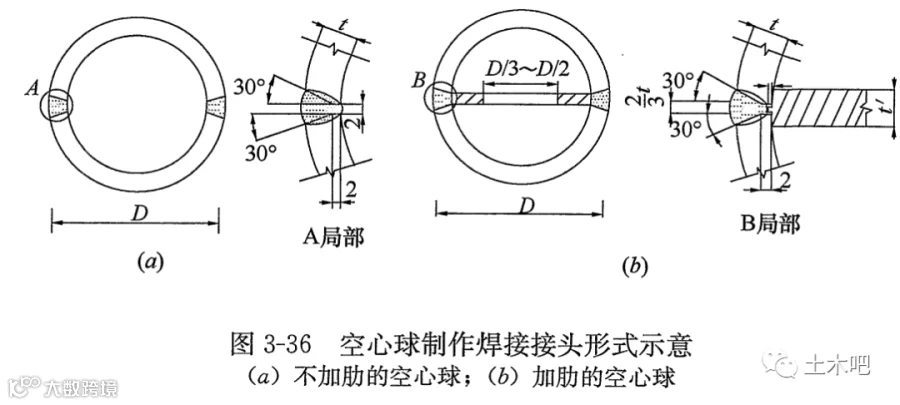

10、管—球结构中，对由两个半球焊接而成的空心球，其焊接接头可采用不加肋和加肋两种形式。
