土木吧丨如何计算不规则结构的高宽比?

设计中应该如何计算不规则结构的高宽比?

    房屋高宽比为室外地面以上房屋高度 H 与建筑平面宽度B 之比。房屋高度指室外地面到主要屋面板板顶的高度(不包括局部突出屋面部分);一般情况下房屋宽度可按所考虑方向主体结构的最小投影宽度计算。对带悬挑结构的房屋，其宽度不包括悬挑宽度。

    当建筑平面为非矩形时，平面宽度可取等效宽度，等效宽度为 3.5倍的结构平面最小回转半径(不计外挑部分)。即先求出非矩形平面沿其宽度(短边)方向的形心轴位置再对形心轴求惯性矩I，并计算平面面积 A，则非矩形平面的回转半径为

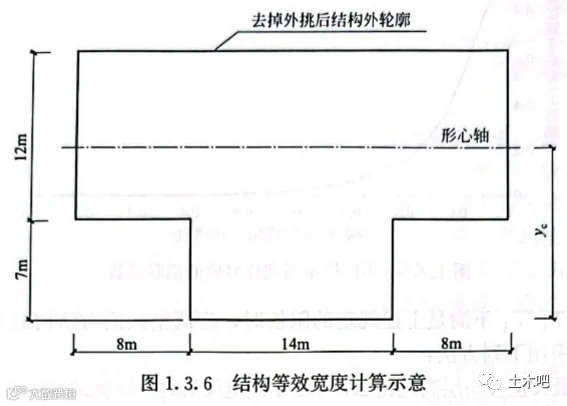

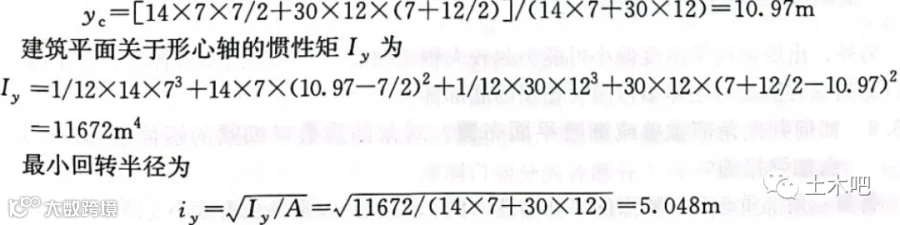

    其等效宽度为 3.5i。例如，某建筑结构平面外轮廓如图 1.3.6 所示，其等效截面宽度计算如下建筑平面形心轴的位置坐标 y为：

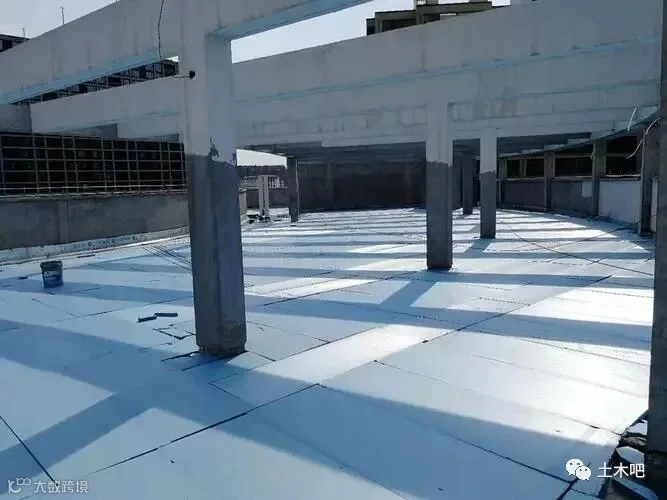

    结构设计过程中出屋面结构构架的位移指标如何控制?

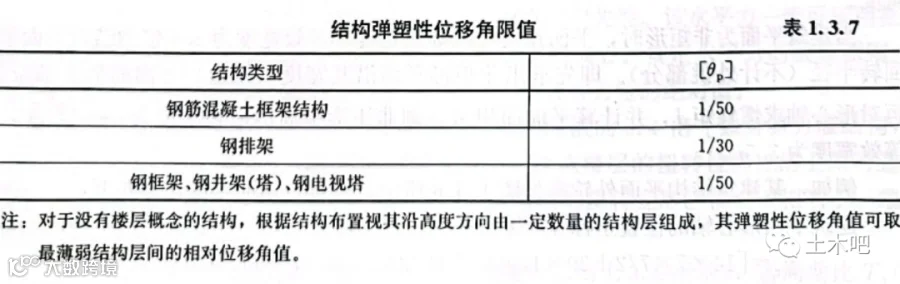

    出屋面部分结构体系与下部结构不一致时，可按出屋面部分结构体系层间位移角限值对其进行刚度控制。出屋面结构构架一般无使用功能要求，震后损失较小，且结构(特别是弯曲型结构)顶部有害层间位移角占比较小，因此对出屋面结构弹性刚度(层间位移角)控制可略微放松。但出屋面构筑物应满足“大震不倒”的设防目标要求，罕遇地作用下层间位移角限值应满足《构筑物抗震设计规范》GB 50191-2012第5.5.4条相关规定(见表 1.3.7)。

    另外，出屋面构架刚度偏小可能引起较大鞭鞘效应，设计时可参考体型收进结构对其进行加强(特别是与主体结构屋面相接的底部部位)
