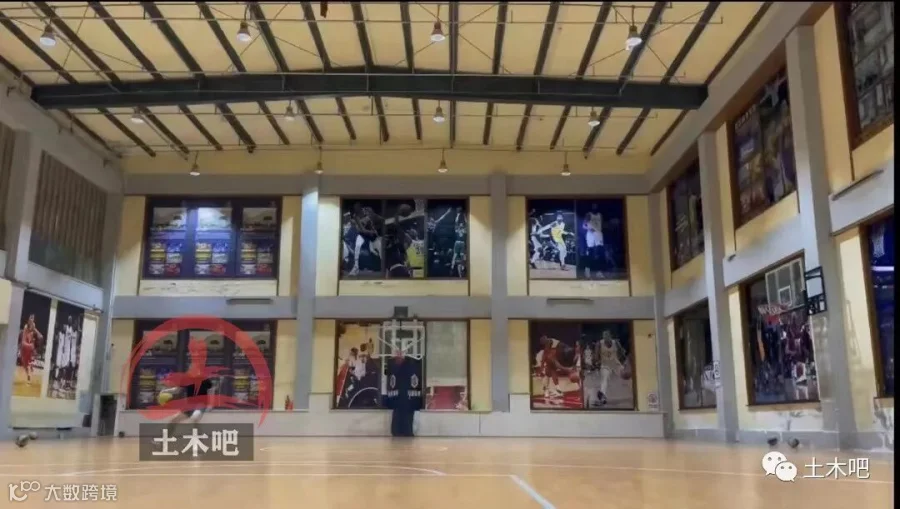

佳木斯体育馆全视角的屋顶钢结构照片来了。
体育馆底部是框架结构，因屋顶跨度较大，采用H型钢梁。钢梁是放在混凝土框架梁上边的，钢梁支座明显是简支铰接。
全视角
土木吧

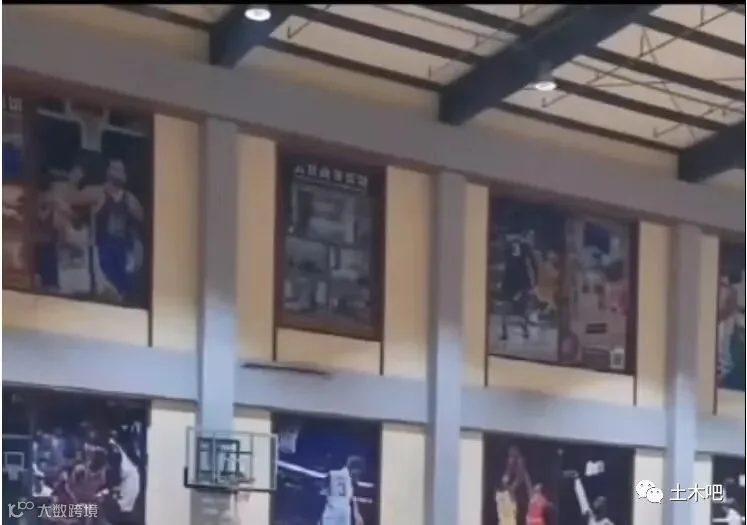

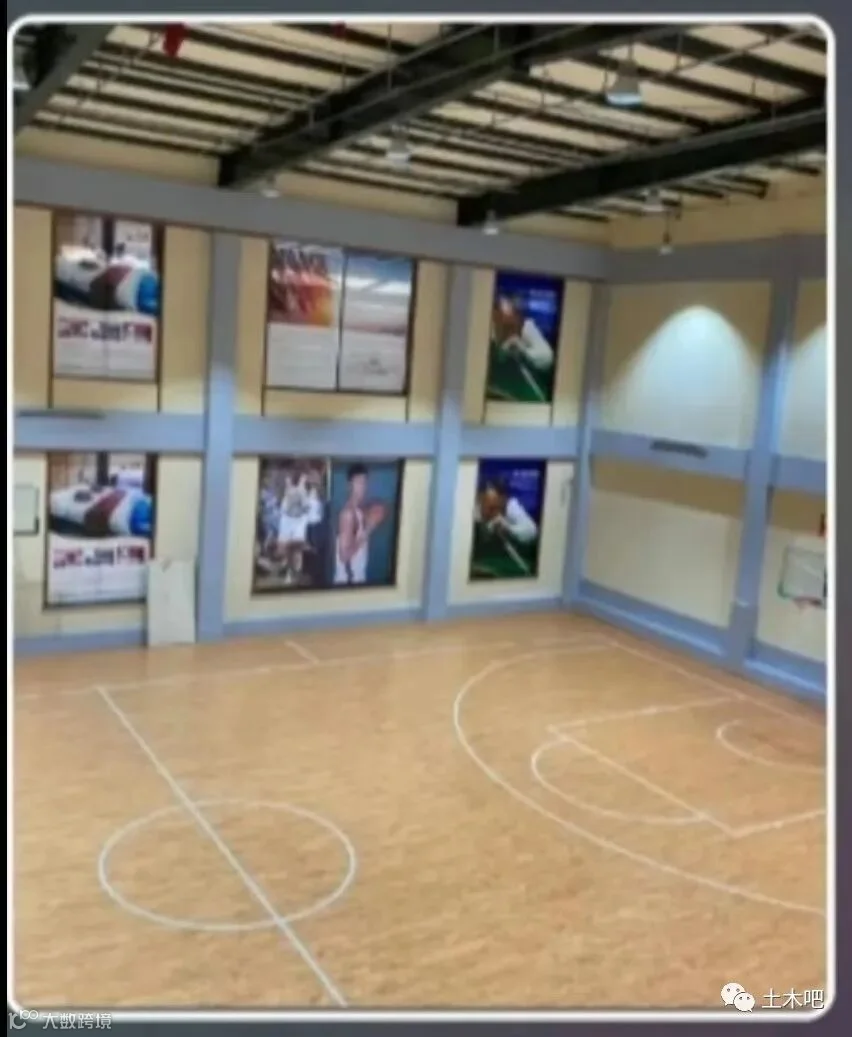

从屋顶照片可以看出，钢梁全长及支座位置果然没有设置任何形式的平面外约束，包括系杆和隅撑。
扭转失稳
土木吧

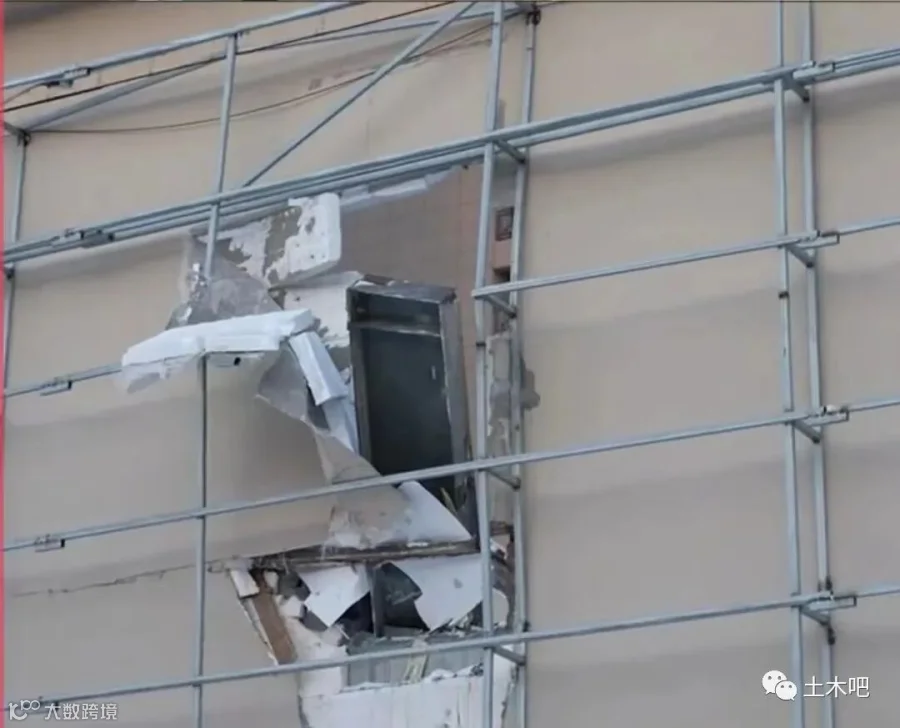

大跨度、简支的H型钢梁，尤其是钢梁直接放置于支座上部而不是侧边连接时，在平面外没有设置有效约束的情况下，容易出现扭转失稳的情况。从下面照片看，钢梁直接从支座掉下来了。
讨论
土木吧
这个项目是2018年竣工，2020年验收通过， 大部分都是依据现行规范，大家觉得坍塌的原因还有哪些呢？
