(1)柱筋设置应留浇灌空间
在柱箍筋设计时，不论层高是多少，许多设计师对箍筋形式选择的都是井字箍，箍筋距为200mm左右，如图5.9-1 筋形式简图的左图所示。这种筋设置只满足了《抗规》的要求，不能满足《高规》和《全国民用建筑工程设计技术施》的相关要求。
《高规》6.4.11 条要求，柱筋的配筋形式，应考虑浇筑混凝的工艺要求，在柱截面中心部位应留出浇筑混凝土所用导管的空间。
《高规》6.411条文说明中要求，中筋宜留出 300mmX300mm的空间下导管。
《全国民用建筑工程设计技术措施》2009 年版在4110-7-3条要求，柱中心应留出浇灌混凝十的空间，不小于300mmX300mm。因此柱子箍筋形式选择应按图 5.9-1的右图才是正确的。
(2)柱配筋表达方式问题

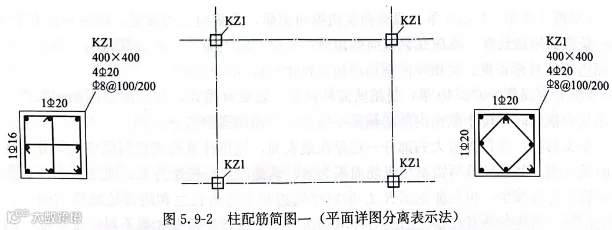

很多结构设计师在绘制柱配筋图时，不论柱截面是矩形还是正方形，常常都是按图5.9-2 所示 KZ1 的两种方式制图，配筋简图一(平面详图分离表示法)
图5.9-2 中采用的是柱平面图和详图分离的制图方式，左图的 KZ1 截面上、下边各配3D20，左、右两侧边配 2D20+1D16。存在的问题是当工程较大且有角度时，施工人员不易准确判断配筋方向。
图 5.9-2 中右图的 KZ1，全部采用按大值的对称配筋，会带来浪费。
16G101-1图集中的列表注写方式是在平面、详图及柱表内都要求注写 h1、h2、b1、b2，清楚准确的表达柱配筋方向。但是柱表内配筋表示较为复杂，尤其是审图人员在对柱配筋进审核时，不便于直观地发现柱配筋问题。

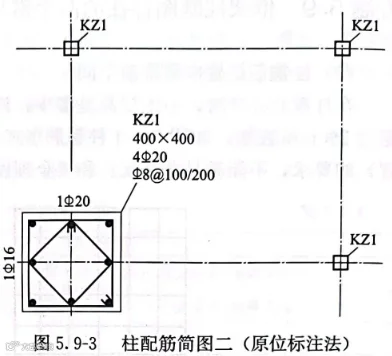

对上面的情况，柱配筋图的制图方式推荐采用原位标注为主的截面注写方式。当正方形柱采用四边相同配筋，表示方法采用原位标注法或柱表法均可，如邻边采用不同配筋时，宜采用原位标注法，详图与平面不分离。如图 5.9-3 所示的柱配筋简图二原位标注法)。
当高层建筑或工程较大时，采用原位标注法图纸太多，采用柱表法又太复杂时，可采用原位标注与柱表相结合的方法并且对柱截面不是采用正方形时，采用平面详图分离表示法;对正方形的柱子，邻边配筋不同时，则采用原位表示法.
