混凝梁里可局部设置型钢不？

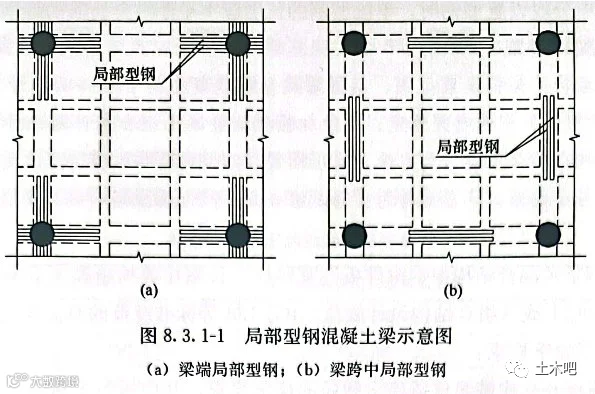

组合梁中的型钢、钢板宜沿构件全长设置，当组合梁中的型钢在支座和跨中分段设置时（图8.3.1-1)。构件设计应基于钢筋混凝土构件设计原理，充分考虑内置分段型钢对承载力和刚度的增大作用﹔轴向受力时，可仅考虑钢筋混凝土的作用。设计时应满足下列要求:

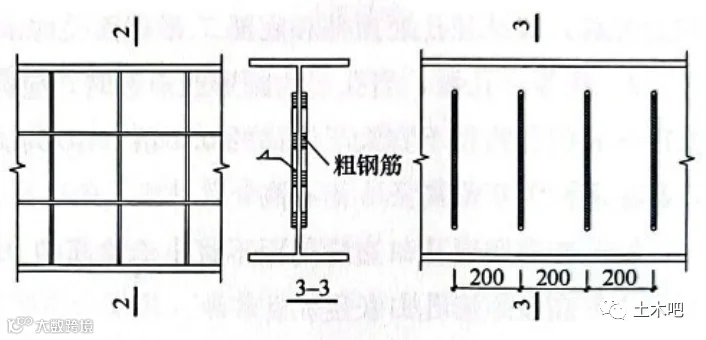

1 为加强内置分段型钢与混凝土的粘结，型钢的腹板应设置栓钉、附加肋板或焊接钢筋段（图8.3.1-2)。
图8.3.1-2型钢腹板栓钉、附加肋板或粗钢筋焊接示意图

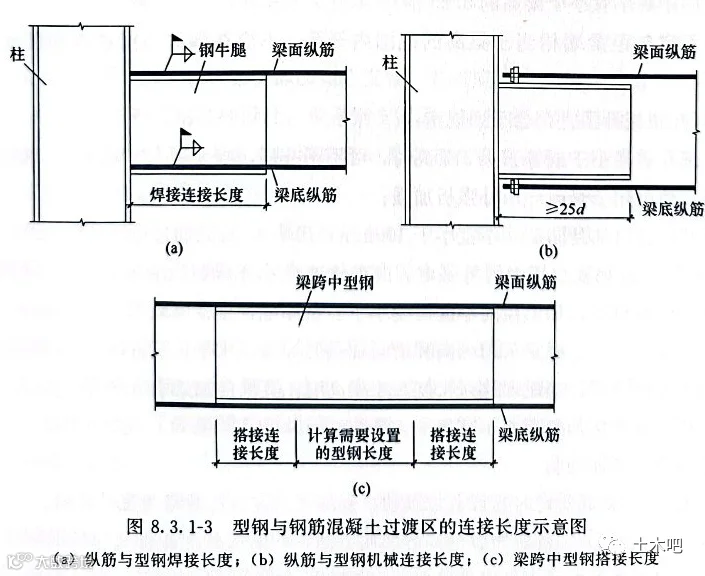

2 型钢与钢筋混凝土过渡区的连接长度应满足下列条件:
(1）当型钢与梁纵向钢筋搭接时，单段型钢的长度应大于梁高且不得小于600mm,并满足梁的主筋搭接长度要求;
(2）当型钢与梁纵向钢筋焊接时，应有不小于梁纵筋总面积的50%与型钢可靠焊接，单段型钢的长度应满足焊接连接长度要求且不宜小于600mm(图8.3.1-3a);
(3）型钢与梁纵向钢筋可以采用机械连接，单段型钢的长度应不小于25d (d为梁纵筋最大直径)且不宜小于600mm(图8.3.1-3b);
(4)梁跨中分段设置型钢时，单段型钢的长度应不小于计算所需的型钢长度与两倍搭接长度的总长度（图8.3.1-3c)。
【说明】:沿构件全长设置型钢、钢板形成型钢混凝土组合构件的设计与构造应符合《组合结构设计规范》中的有关规定。分段加强型钢混凝土组合构件是根据构件的受力情况，有针对性地在局部位置（受力最大处）设置型钢以提高构件在该处的受弯、受剪承载力，从而达到减小截面、节省材料的目的，组合梁分段设置型钢的设计及构造应符合本条规定。
