土木吧丨楼梯间临空墙怎么处理？

如下图所示，高层建筑的楼梯间外剪力墙为临空墙，设计图纸中该剪力墙、楼梯均为常规表述，未采取任何措施: 设计答复审查意见时仍未见采取加强措施，仅补充了该墙体的稳定性验算计算书，但计算书中假定的剪力墙边界条件与实际不符。如何理解并解决该问题?

    一般情况下，高层建筑进行内力与位移计算时，均可假定楼板在自身平面内为无限刚性，设计时应采取相应的措施保证楼板平面内的整体刚度，如平面体型宜符合现行国家标准《高层建筑混凝土结构技术规程》JGJ 3-2010 第 3.4.3 条的规定;采用现浇钢筋混凝土楼板和有现浇面层的装配整体式楼板: 局部削弱的楼面采取楼板局部加厚设置边梁、加大楼板配筋等措施。

    图中所示的楼梯间电梯间位置，如果是设置了现浇楼板的一般房间，在基本满足现行国家标准《高层建筑混凝土结构技术规程》JGJ3-2010 第 3.4.3 条平面突出要求的前提下，按刚性楼板假定进行结构整体计算、按常规方法设计该范围剪力墙是满足要求的。

    但图中楼梯间电梯间因设置了踏步段及电梯洞口，结构设计未采取任何措施，造成该平面突出范围完全无法满足刚性楼板假定条件，在结构整体及构件设计两方面均存在较大问题。一是结构整体计算时按剪力墙刚度进行内力分配与实际状况不符，楼电梯位置的较长剪力墙分配了较大比例水平作用，相应造成主楼范围剪力墙计算结果偏于不安全;二是剪力墙墙体稳定验算的软件默认楼层高度、剪力墙截面承载力验算的墙肢压 (拉) 力、弯矩和剪力等计算数据也与实际状况完全不符或相差较大。

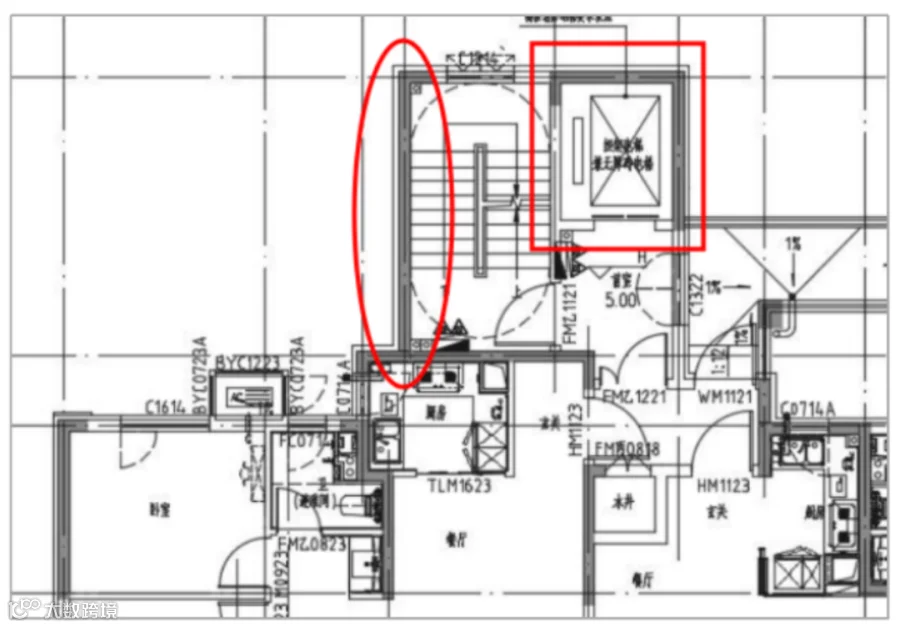

    图中椭圆线标识的楼梯间剪力墙，在楼梯踏步段长度范围内无刚性楼板约束;在北侧虽与层间平台相连，但层间平台楼板与主体结构刚性楼板间联系薄弱、水平传力路线复杂，层间平台楼板无法为楼梯间剪力墙提供可靠刚性楼板约束。

    图中矩形线标识的电梯间剪力墙，也存在较大问题，“L”形剪力墙与主体结构各层刚性楼板间仅通过 2 个位置梁端的点连接相联系。

    具体工程应用时，要解决以上两方面存在的问题，可从剪力墙布置方案、加强楼梯踏步板和平台板的构造措施两方面着手。

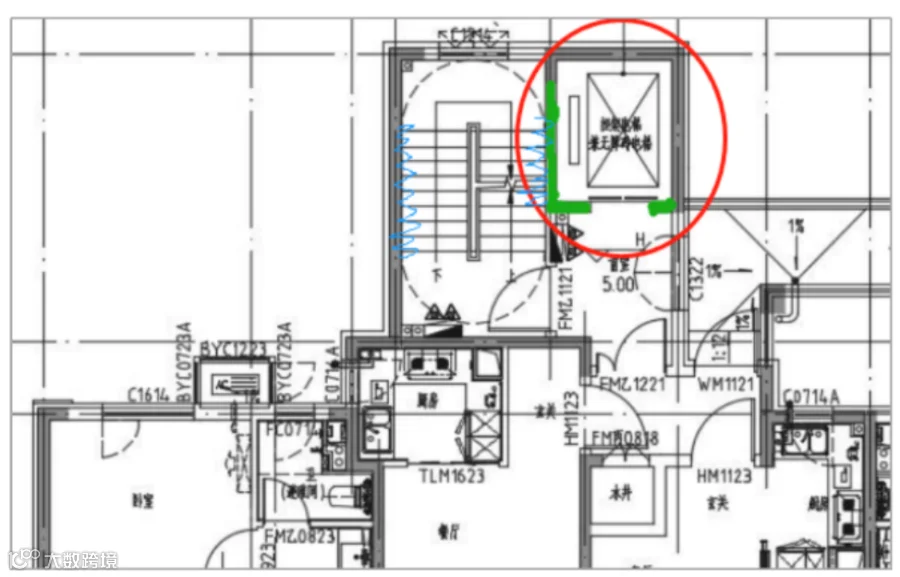

    1) 按上图圆内电梯间剪力墙的布置方案，加强电梯筒刚度。主体结构刚性楼板可对南侧翼墙提供可靠约束、从而对电梯筒形成一定约束。该翼墙作用较大不宜取消，如不设置会影响电梯筒整体性，更重要的是大大削弱电梯间剪力墙与主体结构楼板间的联系，形成仅有梁端点连接的不利状况。

    2)楼梯间除加强楼层平台、层间平台现浇板与剪力墙可靠拉结外，楼梯踏步段斜板的分布筋应适当加强并锚入两侧剪力墙。楼梯斜板分布筋锚入剪力墙是保证临空剪力墙及电梯间剪力墙稳定性的重要措施也是楼梯间电梯间剪力墙按刚度参与整体计算、尽可能满足计算模型正确反映实际状况的重要措施。

    值得注意的是，对于装配式混凝土结构，设计时应参照以上分析确定是否具备采用预制楼梯的可行性，本例所示的楼梯明显不应采用常规形式的预制楼梯。
