“一隅顶千斤”的时代要结束了吗？
张利军

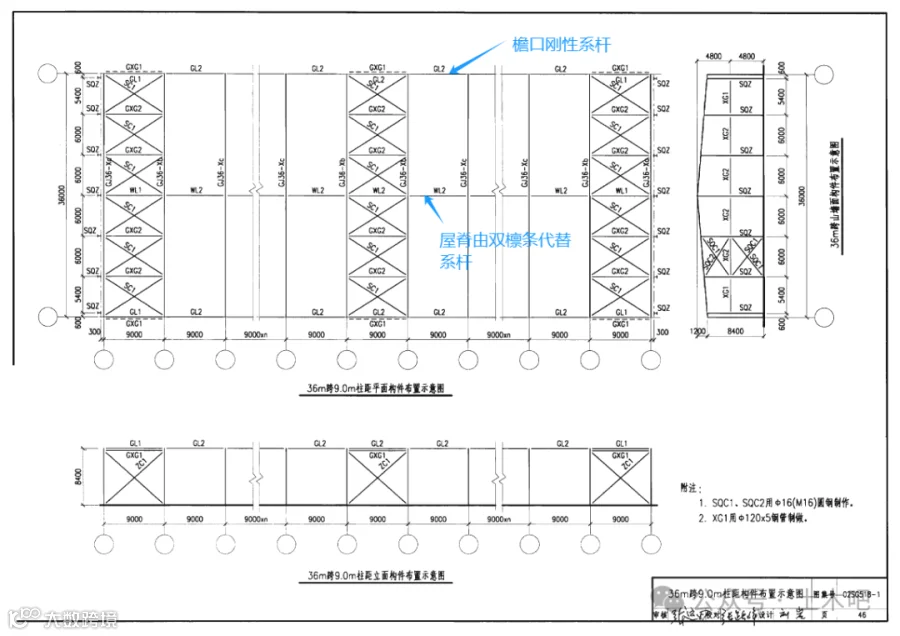

我们都知道，在无吊车门刚结构中，只在檐口设置系杆（如下图），其他系杆均由檩条代替。且斜梁面外长度由“屋檩+隅撑体系”计算确定，约为2~3倍檩距。此做法应用非常普遍。

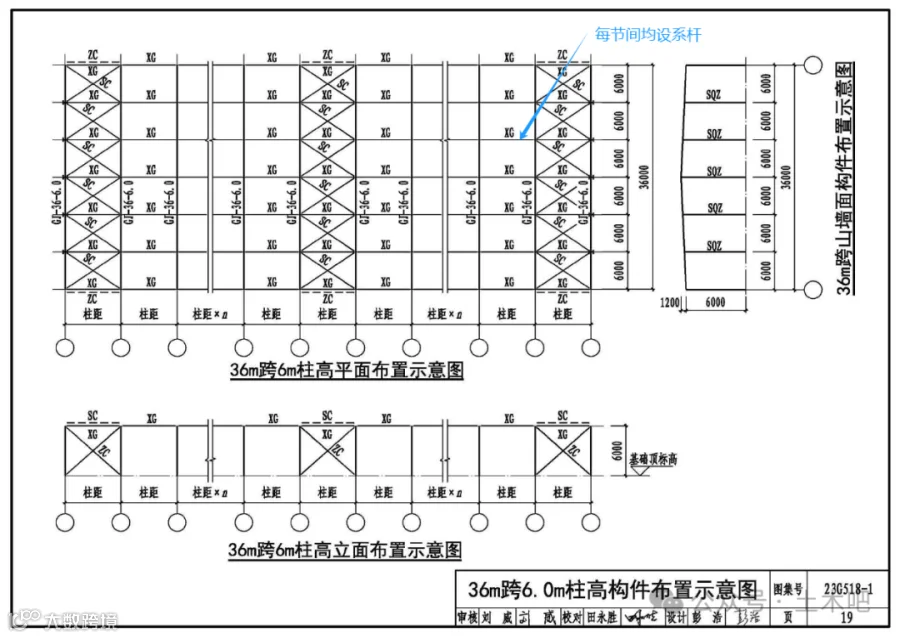

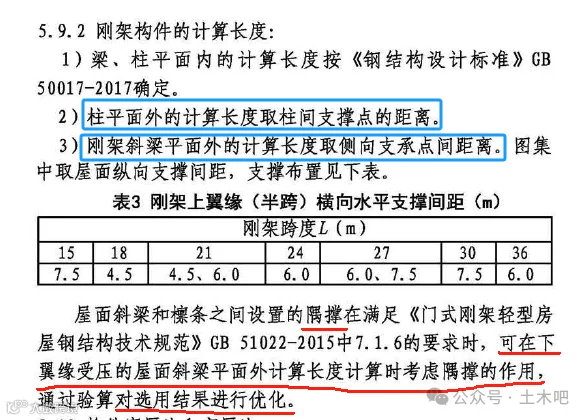

而新版《门刚图集23G518-1》中，每节间均设系杆，且明确写明斜梁面外长度取节间长度。对于下翼缘可以适当考虑隅撑的作用。
从6.5条看，梁柱隅撑只是一种构造措施了，分别见下图。
新图集是否意味着：“一隅顶千斤”的时代结束了？如是，则是理性的回归，举双手赞成！！！
