土木吧丨单跨连廊，要这么设计

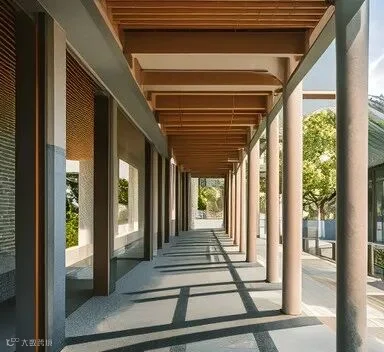

    某中小学教学楼，平面布置为单跨外廊式结构，短向(Y向)为单跨框架-剪力墙结构，长向(X向)为多跨框架结构体系，不满足《建筑抗震设计规范》GB50011-2010(2016年版)第6.1.5条抗震墙应双向设置的规定。

    依据《建筑工程抗震设防分类标准》GB50223-2008第6.0.8条，教育建筑中，幼儿园、小学、中学的教学用房以及学生宿舍和食堂，抗震设防类别应不低于重点设防类(乙类)。

    《建筑抗震设计规范》GB50011-2010(2016年版)第61.5条规定，甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构。

    因此，幼儿园、小学、中学的教学用房，单跨结构尽量布置成框架-剪力墙结构，剪力墙宜沿两个主轴方向设置。此类建筑布置短向(Y向)为单跨框架剪力墙结构，长向(X向)为多跨框架结构体系，其要求短向(Y向)应满足框架-剪力墙结构的位移角要求，按框架-剪力墙结构设计，长向(X向)按框架结构设计，位移角要求适当加严抗震等级按框架结构的抗震等级，且两个方向周期不宜相差太远。

    对剪力墙应考虑:

    ①X向平面外弯矩;

    ②剪力墙须设置端柱;

    ③应注意剪力墙底部基础的嵌固，基础应有良好的整体性和抗转动能力;

    ④单片剪力墙承受剪力不超过总剪力的30%。

    在万不得已必须布置成单跨框架结构时应采取有效措施进行抗震性能化设计，结构抗震性能目标不应低于C级，关键构件提高到B级.
