砌体结构的受力体系
张利军
“砌体结构”这一名词，是从材料方面对结构类型的定义，没有反应结构的受力特点。比如，无论是砖墙+钢筋混凝土楼屋盖的房屋，还是砖墙+木屋架房屋，也无论开间大小和空间高矮，我们均统称为砌体结构。
随着城市更新的推进，砌体结构改造加固的设计项目越来越多，所以有必要对砌体结构从受力特点方面进行分类和总结，做到有的放矢，精准对标。
在《抗规》和《抗震鉴定标准》中，砌体结构是有分类的，但分散在不同的章节中。分为如下三类：
多层砌体房屋、单层砖柱厂房、单层空旷房屋。
这三个名词不能顾名思义，而是要从受力特点去认识，三个名词代表三种受力体系。比如，对于“多层砌体房屋”，也是包括单层的；对于“单层砖柱厂房”，并不一定是单层，也不见得是厂房。下面分别进行说明。
一、多层砌体房屋

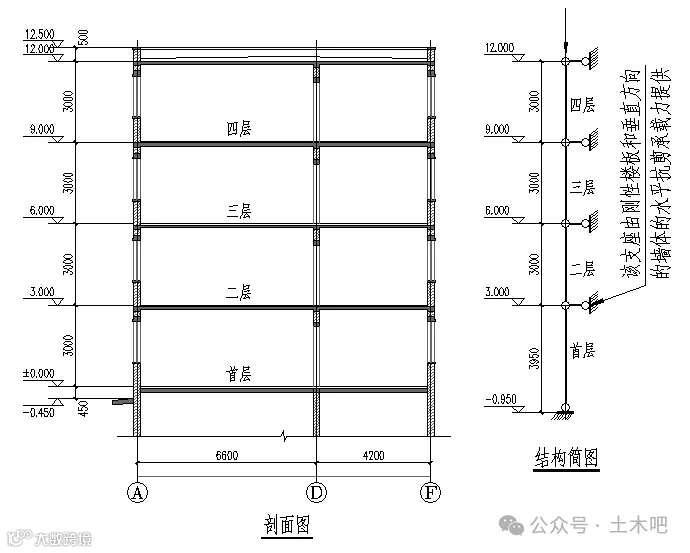

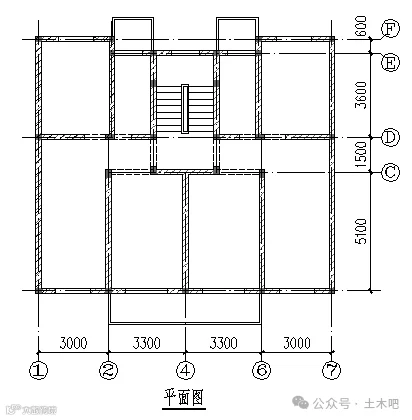

主要是住宅、办公、宿舍等刚性楼盖的小开间房屋，量大面广。平剖面图和结构简图如下：
1.结构特点
多层砌体房屋属于抗震墙结构。对于水平作用来说，其特点是墙体平面内受力，平面外不受力。构造柱和圈梁组成约束边框，类似抗震墙结构的边缘构件。尽管叫做“多层砌体房屋”，但单层砖混宿舍、办公等刚性屋面小开间房屋，也属于这一类。
2.加固方式
由受力特点可知，这类房屋由墙体平面内承受水平作用，所以加固目的是提高墙体平面内的抗剪承载力。加固方式主要是面层加固，如钢筋网水泥砂浆面层、钢筋混凝土面层等。
二、单层砖柱厂房

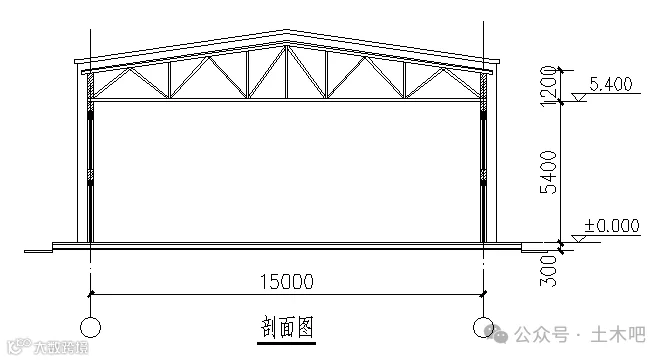

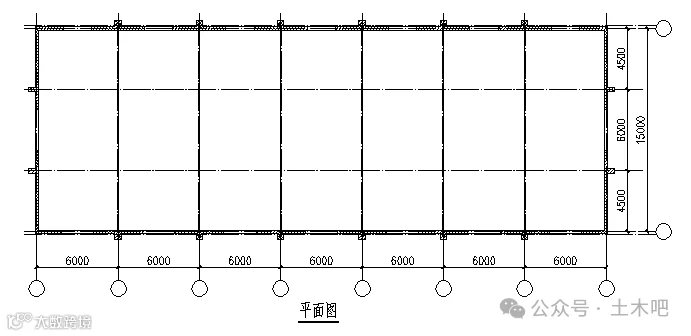

名曰厂房，其实并不限于厂房；名曰单层，其实也有多层。商店、食堂、仓库、厂房、展览、会堂等较大空间房屋大量采用这种结构体系。屋盖可以是柔性的屋架体系，也可以是刚性的钢筋混凝土屋面。平剖面图和结构简图如下：
1.结构特点
单层砖柱厂房属于排架结构。砖柱以砖墙+附壁柱为主，独立砖柱较为少见。砖柱或附壁柱为竖向悬臂构件，是静定结构，其根部的压弯承载力是结构安全的保证。而砖柱或附壁柱的压弯承载力极低，所以这类结构加固的当务之急是提高砖柱的压弯承载力。屋盖多为木屋架或钢屋架瓦屋面，支撑布置的合理性和完善程度也很重要。有的屋盖是钢筋混凝土预制薄腹梁+预制槽形板，这种屋盖的单层砖柱厂房更要慎重。
2.多层砖柱厂房

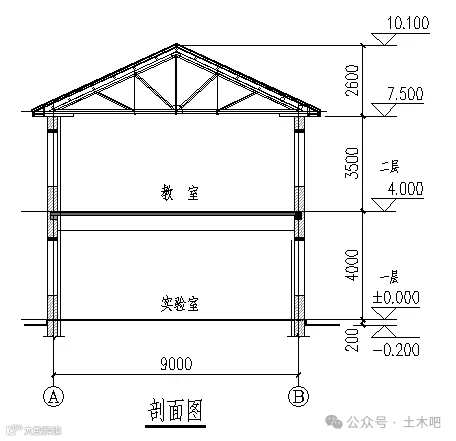

有的教学、办公类老建筑，下部楼层是砖混结构，顶层是砖柱+木屋架，此类房屋的薄弱部位也是砖柱根部，类似于“单层砖柱厂房”，加固重点应与规范对“单层砖柱厂房”的有关要求对标。
3.加固方式
单层砖柱厂房的薄弱点是砖柱（附壁柱）根部的压弯承载力，所以加固方式为围套加固：
对于设防烈度7度或砖柱抗震承载力低于要求在30%以内的轻屋盖房屋，可采用钢结构围套加固。否则应采用钢筋混凝土围套加固。
三、单层空旷房屋
主要见于礼堂、剧场等，存量较少。
1.结构特点
单层空旷房屋属于排架---抗震墙结构。单层空旷房屋由中间部位的单层高大空间观众厅和多层的前后厅、左右侧厅组成。观众厅由砖墙和附壁柱承重，屋盖为木屋架或钢屋架瓦屋面，结构形式为排架结构。前后厅和侧厅为多层砖混结构，刚度和承载力均较高。观众厅与前后厅之间、观众厅与侧厅之间均不设缝，形成相互支持和有良好联系的空间结构体系，震害较轻。加强观众厅屋盖刚度、加强观众厅与前后厅和侧厅等各部分之间的连接，有利于发挥空间整体作用。
2.加固方式
墙体采用面层加固，砖柱（壁柱）采用围套加固。
