土木吧丨注意！单向穿层柱箍筋加密区长度应包络

    当框架柱X或Y方向无梁且无板(单向穿层柱)或各方向均无梁且无板(双向穿层柱)时，杜端筋加密范围如何计算?

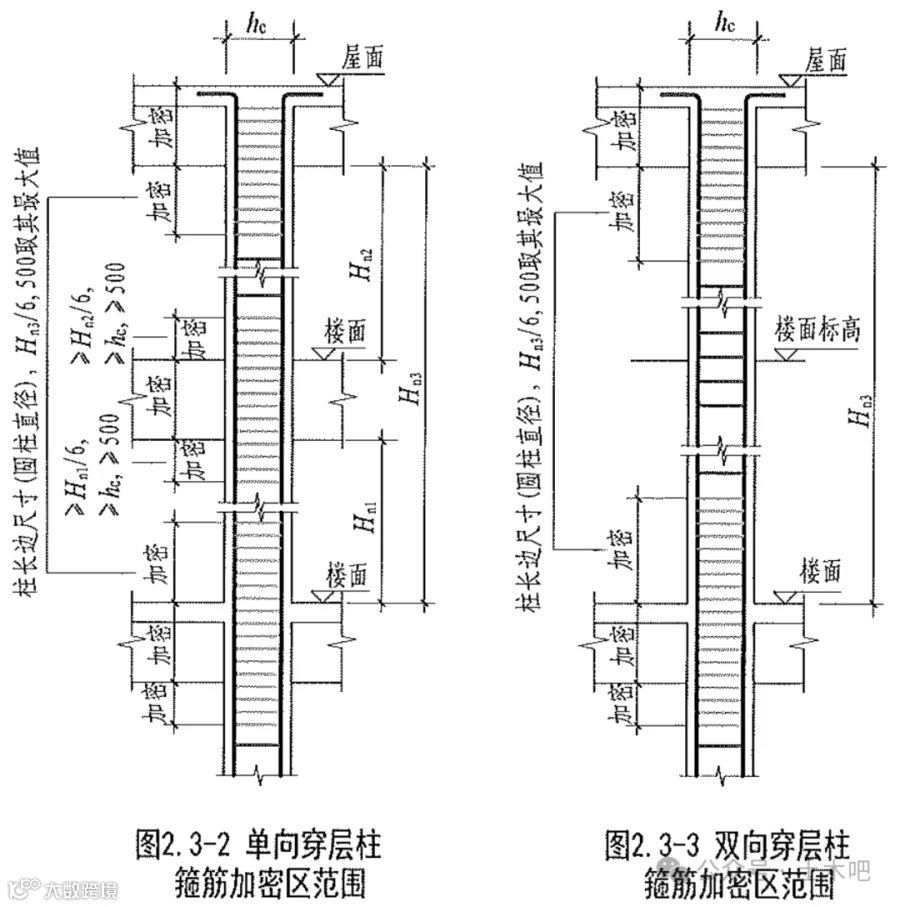

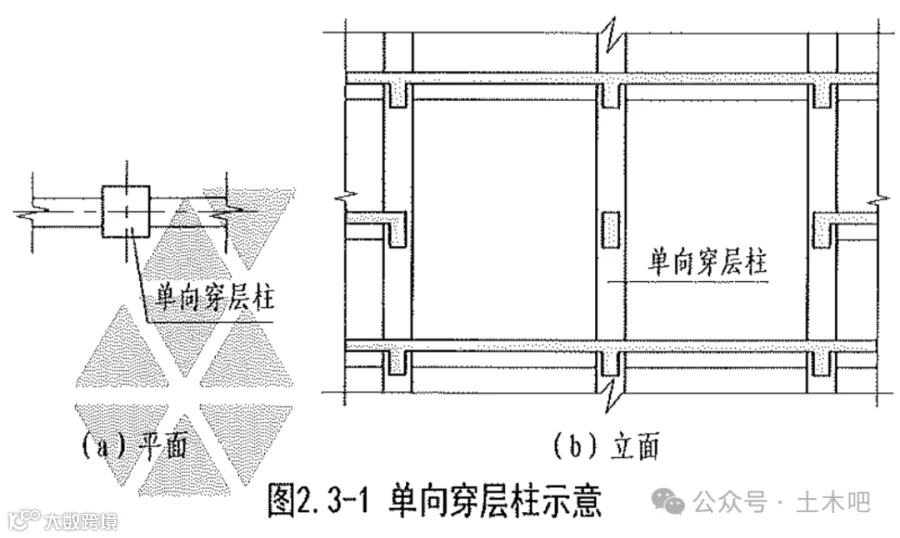

    1 单方向无梁且无板的框架柱(单向穿层柱)，如图2.3-1所示，柱端各部位箍筋按柱净高计算的加密范围见图2.3-2.

    1)柱的上、下端箍筋加密范围应按穿层柱总净高的1/6计算。

    2)因中国层单方向有框架梁，所以该处的柱端箍筋加密范围按各自层柱净高的1/6计算。

    2 当柱在某楼层各向均无梁且无板(双向穿层柱)时，加密区范围按该穿层柱的总净高的1/6计算，见图2.3-3.

    3 柱端箍筋加密范围除应满足不小于柱净高1/6以外，还应满足不小于柱长边尺寸h(圆柱直径)和500mm。

4 底层柱下端箍筋加密区长度应取不小于穿层柱总净高的1/3计算。
