框架梁柱主筋弯锚时，为何没有总锚固长度的要求？
张利军

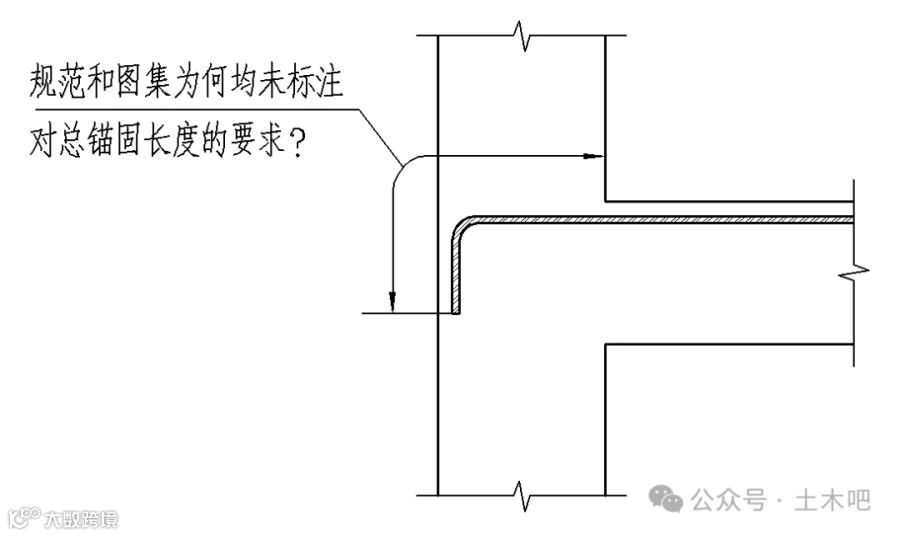

无论图集还是规范，对框架梁柱主筋的弯锚，只要求平直锚固段不小于0.4LabE、直钩不小于15d（或12d）。如下图：
于是就产生几个疑问：
为何没有总锚固长度的要求呢？
总锚固长度不需要达到LaE吗？
梁的直钩长度为何要15d，12d不行吗？
对此问题，可谓众说纷纭。有人说，规范和图集怎么标就怎么做，不用管那么多；有人说应双控，既要满足平直段和直钩要求，又要满足总锚固长度要求。其实这是一个很有意思的问题，结论就是：在满足规范要求的平直锚固段长度和直钩长度的情况下，总锚固长度自然满足LaE。且直钩长度最少要15d，否则不能涵盖所有情况。
先看《混规》8.3.3条：
8.3.3当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度lab的60％。
就是说，钢筋末端设900弯钩，且直钩长度达到12d，则总锚固长度可取为基本锚固长度Lab的60%，即：

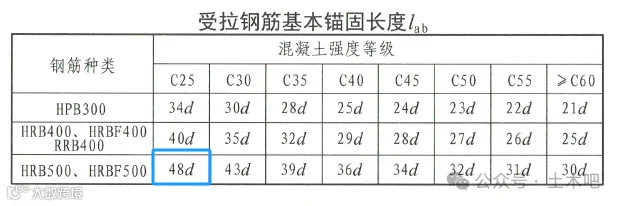

按钢筋直径Φ≥25考虑，锚固长度修正系数1.1，则
对于抗震结构，基本锚固长度：
抗震锚固总长度为：
按规范和图集要求，梁主筋在柱内的总锚固长度为：
由下表可见，在任何情况下，下式均成立：
所以，可推到如下：
将右式中抗震锚固长度修正系数取最大值，
，不等式愈加成立：
所以可得：
此式即为：
这就是说，在平直锚固段
的情况下，总锚固长度L自然满足的要求。所以，也就无需在图中另外注明总锚固长度的要求了。
且由推导过程可知（上面带阴影的那个式子），直段长度需要是15d，否则包不住所有情况。

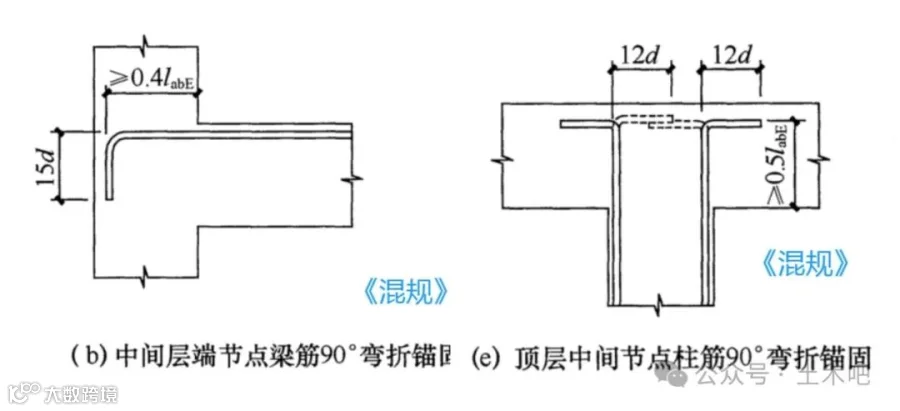

柱主筋弯锚同理。但因平直锚固段是0.5LabE，所以直钩12d即可，同时满足了《混规》表8.3.3关于弯锚的要求。
