    (1)项目概况

    某项目包括7栋建筑物，地上5层、地下1层，筏板基础，±0.00=41.35m，基底标高-6.25m(绝对标高35.10m),地基持力层为②层黏质粉土~砂质粉土、2),层粉质黏土~重粉质黏土,天然地基综合承载力为100kPa。主楼核心筒区域采用CFG桩复合地基，要

求处理后复合地基承载力特征值不小于220kPa。

    (2)场地地下水情况

    拟建场地历年最高地下水位接近于自然地面(1959年)，近3~5年最高地下水位标高为37.00m。

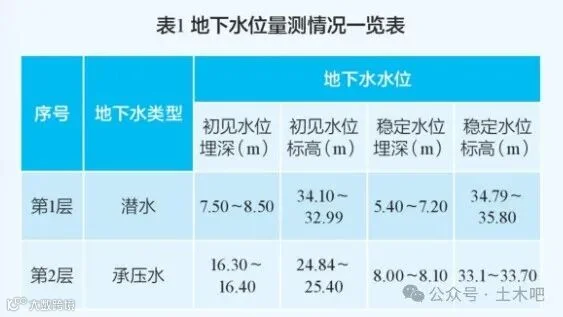

本次岩土工程勘察期间(2023年9月)于钻孔中实测到2层地下水，现场实测的各层地下水地下水类型及水位埋深、水位标高参见下表(表1)。

    (3)设计参数

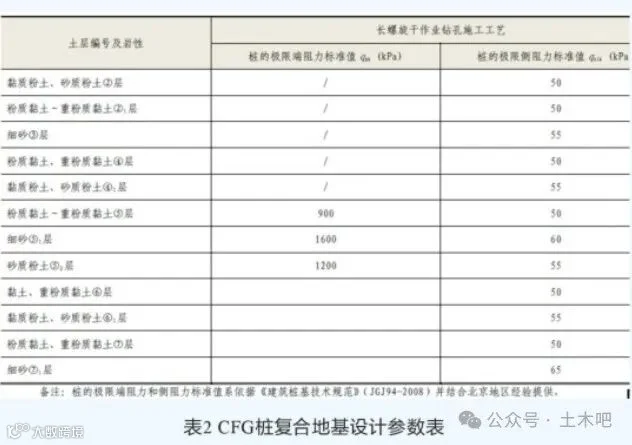

    地基处理采用CFG桩复合地基方案进行加固处理,径400mm,间距均为1800mmx1800mm,混凝土垫层+防水层厚150mm,褥垫层厚200mm,桩身设计强度C25。设计桩顶标高34.75m,桩端标高20.75m,有效桩长14.0m。复合地基按照长螺旋干作业钻孔施工工艺的侧阻力及端阳力取值,相关设计参数详见下表(表2)

《建筑与市政地基基础通用规范》GB 55003-2021第2.1.3条规定:地基基础设计应根据结构类型、作用和作用组合情况、勘察成果资料和拟建场地环境条件及施工条件，选择合理方案。设计计算应原理正确、概念清楚,计算参数的选取应符合实际工况，设计与计算成果应真实可靠、分析判断正确。

《北京市地基处理工程设计文件编制深度规定》(试行版)第3.0.6条第1款设计计算方法、参数选择、验算项目、计算结果应满足相应规范要求。

    泥浆护壁钻(冲)孔桩和干作业钻孔桩是两种施工工艺的不同桩型，应根据现场施工工况选取相应的参数。

    行业标准《建筑桩基技术规范》JGJ94-2008第3.3.5条条文说明泥浆护壁钻(冲)孔桩参数取自水下钻(冲)孔灌注桩资料。

    北京市标准《北京地区建筑地基基础勘察设计规范》DBJ11-501-2009(2016年版)表9.2.2-1桩侧阻力标准值及表9.2.2-2端阻力标准值的取值，区分水下钻孔桩和干作业钻孔桩工况。

    从以上规范得知，泥浆护壁钻(冲)孔桩适用于地下水位以下,而干作业钻孔桩适用于地下水位以上工况。

    本项目采用干作业钻孔工况选择复合地基桩侧阻力及端阻力参数值。但是柱顶标高(34.75m)位于地下水稳定水位(34.79m~35.80m)以以下，应按泥浆护壁工况选择相关参数。两种工况，单承载力和复合地基承载力计算结果相差较大，进而影响复合地基方案的安全性及经济性。本计算过程不符合《建筑与市政地基基础通用规范GB 55003-2021、《建筑桩基技术规范》JGJ94-2008、《北京地区建筑地基基础勘察设计规范》DBJ11-501-2009(2016年版)规定。

本项目在进行岩土工程设计时，设计人员应依据现场实际工况、桩身与地下水的关系，选用合理的复合地基桩侧摩阻力及端阻力参数，设计出安全可靠经济合理的地基处理方案。实际工视与工程质量密切相关,应加强验算，引起设计人员的高度重视。
