土木吧丨强条！钢框梁稳定算够，下翼缘也设侧向支承?

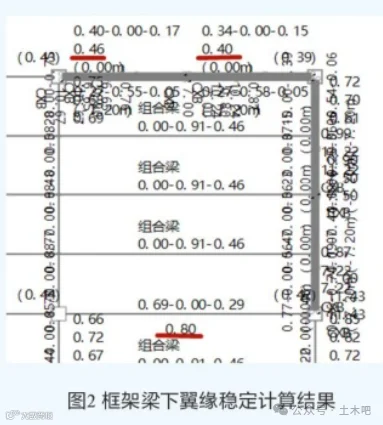

    某工业项目为二层钢框架结构，首层层高为11.550m，二层层高为9.550m，檐口高度为21.100m。钢框架的抗震等级为三级，抗震设防类别为丙类。框架柱为箱型截面柱，框架梁为H型钢梁，沿水平方向布置有次梁，楼板为钢筋桁架楼承板。框架梁潜在塑性铰区的下翼缘未设置侧向支承或采取其他有效措施。结构平面布置局部截图见图1，图2为框架梁下翼缘稳定性计算结果。

《建筑与市政工程抗震通用规范》GB 55002-20215.3.2 框架结构以及框架-中心支撑结构和框架-偏心支撑结构中的无支撑框架，框架梁潜在塑性铰区的上下翼缘应设置侧向支承或采取其他有效措施，防止平面外失稳破坏。

    常用结构设计软件中提供了“按钢规6.2.7验算梁下翼缘稳定”计算选项，设计人员经常误以为计算中勾选了此选项并验算通过，即可不按《建筑与市政工程抗震通用规范》第5.3.2条的要求，在钢框架梁潜在塑性铰区的下翼缘设置侧向支承或采取其他有效措施。

    《钢结构设计标准》第6.2.7条是针对框架主梁负弯矩区的稳定承载力验算，此条验算通过，并不能保证框架梁梁端的塑性耗能能力。对于抗震设计，为保证钢框架梁梁端的塑性发展能力，如不在其潜在塑性铰区的下翼缘设置侧向支承时，尚应满足《钢结构设计标准》第17章的要求。

    本项目按照《建筑抗震设计规范》GB 50011-2010（2016年版）进行抗震设计，其承载性能等级与《钢结构设计标准》中的性能6或性能7相当，因此结构构件的最低延性等级宜为I级或II级。查17.3.4-2，当工字形梁受弯正则化长细比小于0.25时，方可不设置侧向支承，该标准第6.2.7条验算通过并不能保证达到此要求。

（1）按《建筑与市政工程抗震通用规范》第5.3.2条的要求，在钢框架梁潜在塑性铰区的下翼缘设置侧向支承或采取其他有效措施。

（2）当不设置侧向支承时，应按《钢结构设计标准》第17章相关要求补充验算，判断是否满足不设置侧向支承的条件，不满足时仍需设置侧向支承或采取其他有效措施。

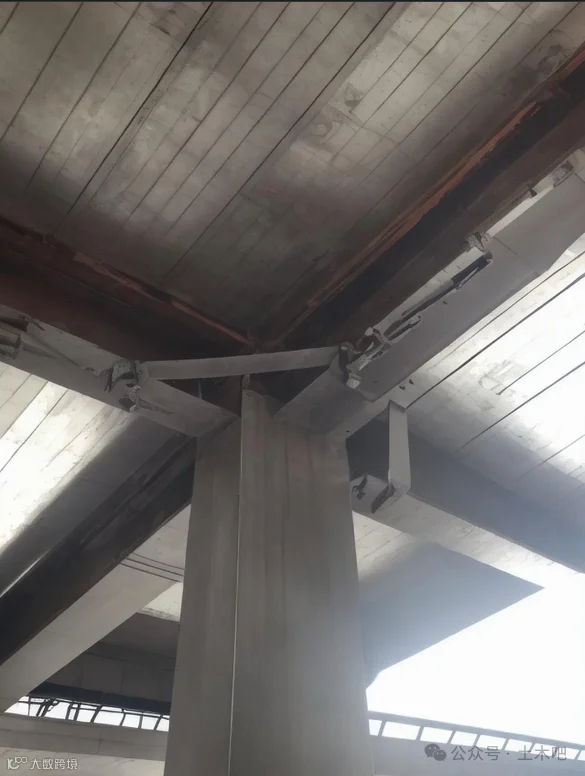

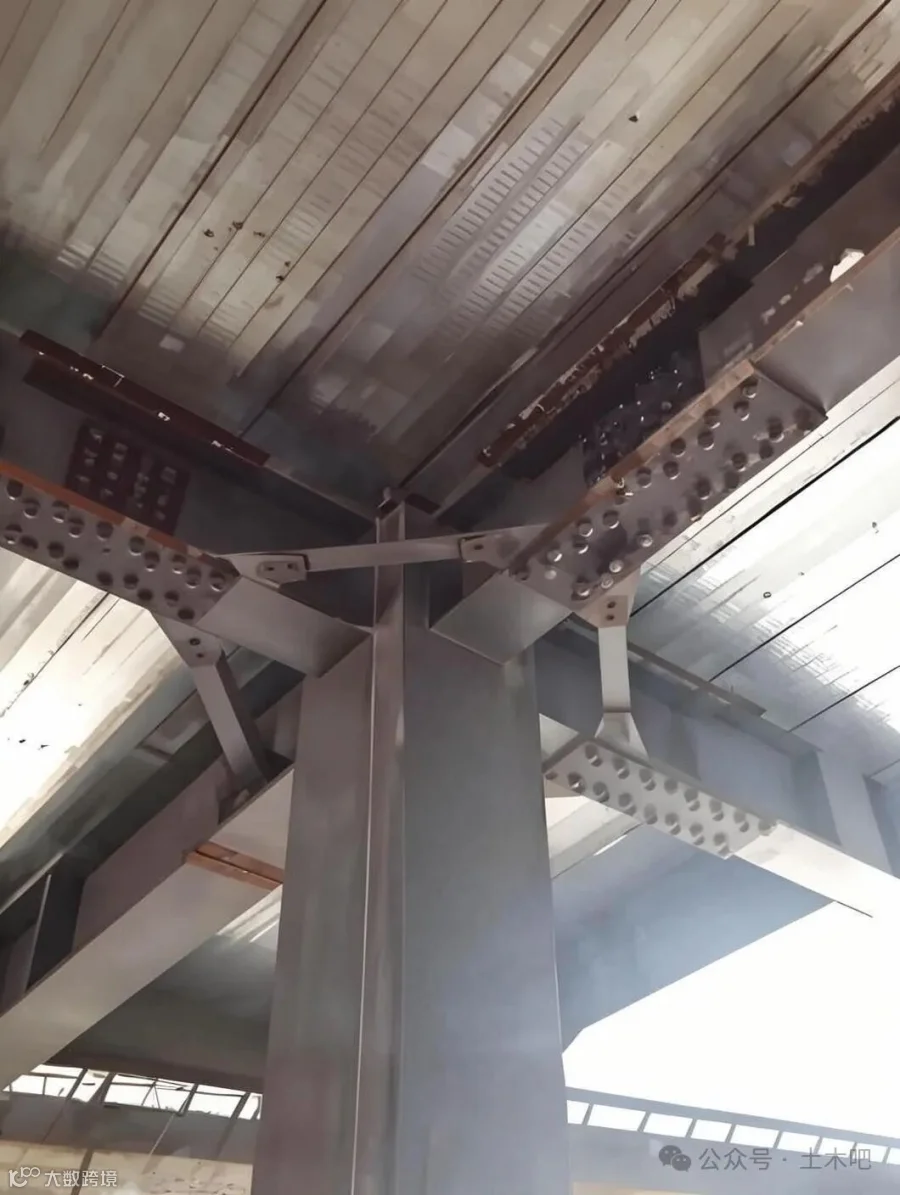

（3）因隅撑可能有碍建筑布置，可按《钢结构设计标准》的要求设置横向加劲肋等其他有效措施。
