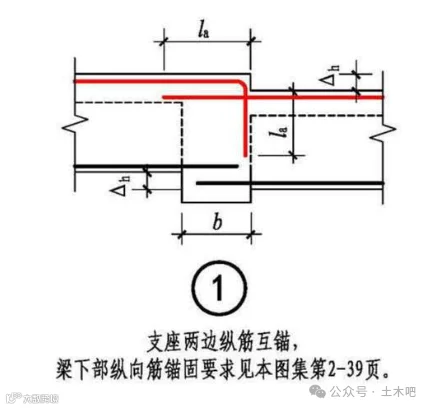

下图为22G101-1第2-42页的“非框架梁L中间支座纵向钢筋构造”节点。
问题
土木吧
依据以上节点，有同行说，当连续次梁有局部高差错台时，其支座梁高要大于800mm（以梁上筋为22mm为例）。
原因是支座梁要满足钢筋弯锚，就必须大于La，la=35x22=770mm（以HRB400级、直径22mm的钢筋在C30混凝土中为例）。
讨论
土木吧

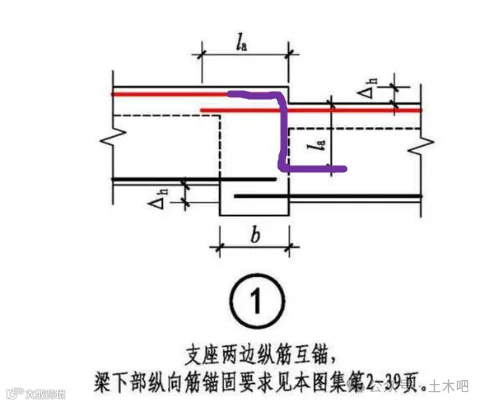

如果真有这个要求，对于高差很小的连续次梁来说，很多场合就不太合适了。不过如下图所示，将钢筋拐个弯是不是也可以呢？
