结构师的尴尬
拒霜
尬点1：垫层混凝土
土木吧
垫层混凝土可否低于C20？曾经因为《混凝土结构通用规范》GB 55008-2021 的发布大家争论过，现在大家统一认识了，通规说的素混凝土结构构件，不包括垫层。
但对于弱腐蚀的地基，又尴尬了。

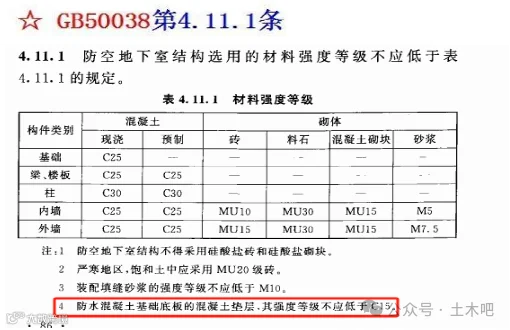

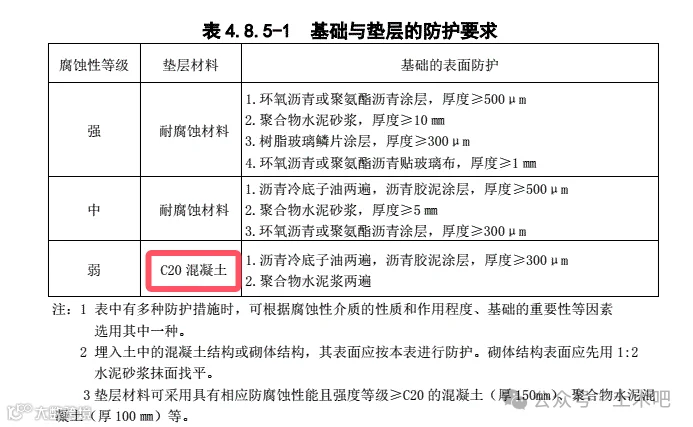

以上是《人民防空地下室设计规范》GB50038-2005（2023年版）截取内容，可是比较另一本国标图集《工业建筑防腐蚀设计标准》GB/T50046-2018的规定就有些尴尬了~~
经常有审图专家提出需要按照垫层混凝土等级C20设计。
那C15混凝土等级的垫层在《工业建筑防腐蚀设计标准》的加持下，审图层面是不能通过了！可能又有人说这是推荐性标准，但每每因为这个被挡了回去。
尬点2：电梯吊钩
土木吧
关于电梯的吊钩问题，此处的坑是一个接着一个，最常见的是吊钩荷载没输入或输入不够，这里大家都有经验就不赘述了。

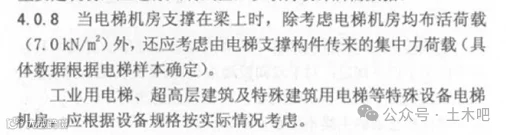

1）是计算，电梯机房应考虑电梯支撑构件传来的集中力荷载。（新疆系列规范细则4.0.8条）
当然机房荷载大家都知道，现在按照8.0KN/m2输入，关键是后面，需要考虑由电梯支撑构件传来的集中力荷载（具体数据根据电梯样本确定），这就需要在设计前，必须拿到电梯设计样本才能确定。

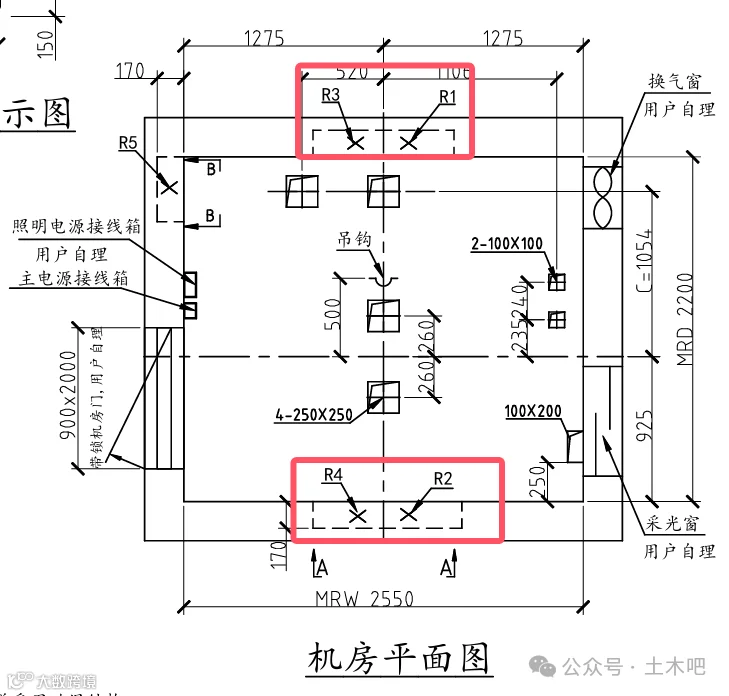

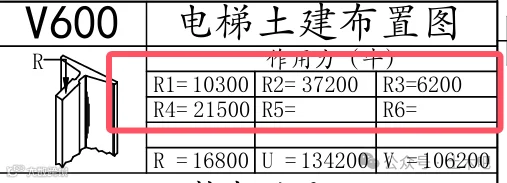

举例说明，截图如下：
大家是否有都输入全荷载？
2）关于吊钩材质的选用，在《混规》第9.7.6条上有，大家现在也都有注意，选用HPB300 钢筋或 Q235B 圆钢，但有一个坑大家注意了吗？《钢结构通用规范》GB55006-2021第3.0.2条中，对直接承受动力荷载或需进行疲劳验算的构件，其所用钢材尚应具有冲击韧性的合格保证。就是说在说明中必须要有“电梯吊钩钢材尚应具有冲击韧性的合格保证”。
尬点3：没有详勘要出图
土木吧
没有盖章的地勘、土层信息描述不全的地勘及基础厚度是否考虑周全？
没有详勘需要出图是结构设计最大的尴尬~~
在地勘里的尬点
1）项目室外地面标高不能详细的反应在地勘中，导致勘察现场的现状与建成后的场地标高存在出入，结果是场地类别判断有误；
2）土层厚度不详，参数信息缺失导致沉降计算不准；

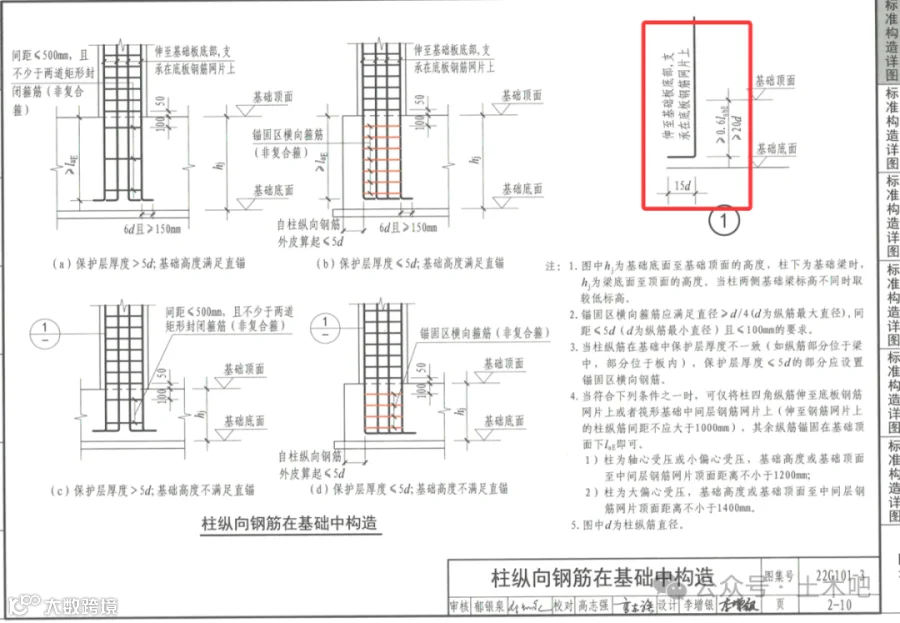

3）基础的厚度需考虑纵筋的锚固长度，举例说明如下：
25直径的纵筋：（C30，HRB400，抗震等级一、二级）
0.6*40*25+50=650mm，所以基础厚度用600显然是不够的，诸如此类的小坑相信大家在设计中多少会碰到~~~
每一处的设计细节都影响着结构设计的准确性和可操性，望与大家一同分享设计的喜与忧！
