土木吧丨地库杀手！管道脱落

    地库管道脱落，成为地下车库的又一杀手。

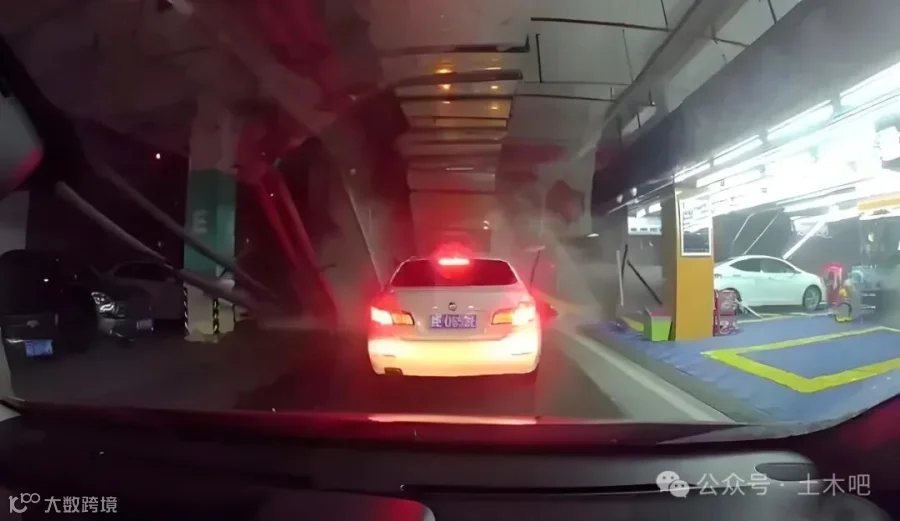

    常熟某商场负一层地下停车场空调冷却水管道发生坍塌，砸中一辆正在驶入停车场的汽车和位于管道下方的洗车店，导致汽车内2名乘客和洗车店1名员工死亡。

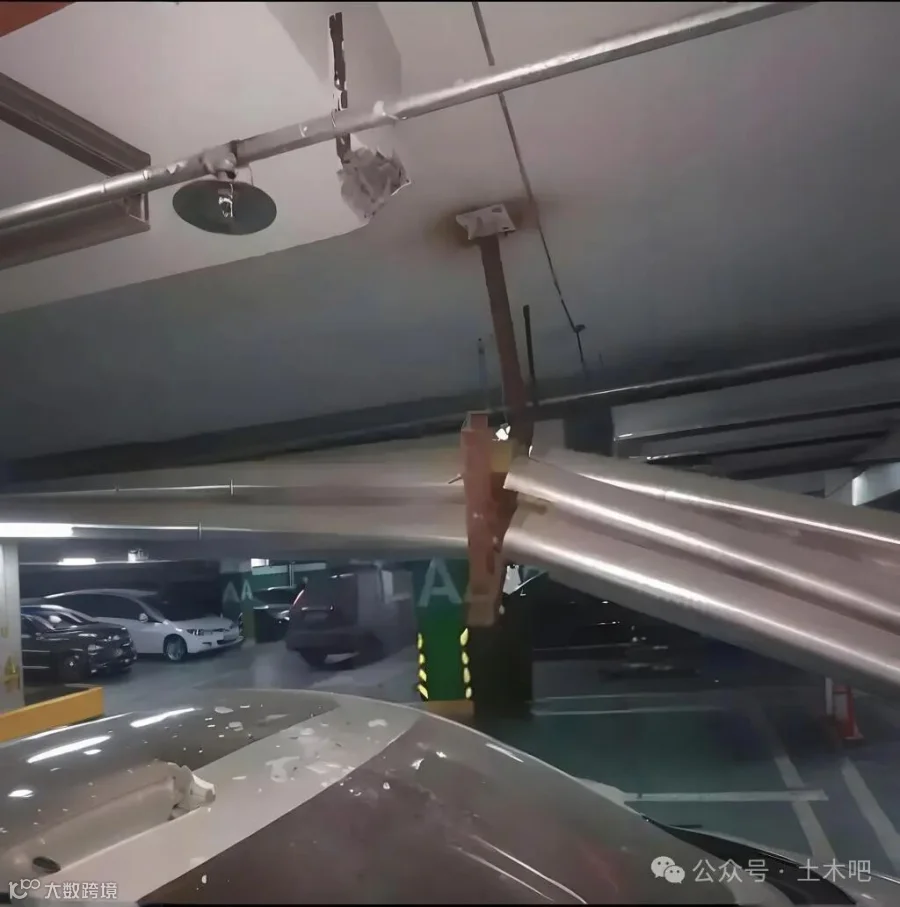

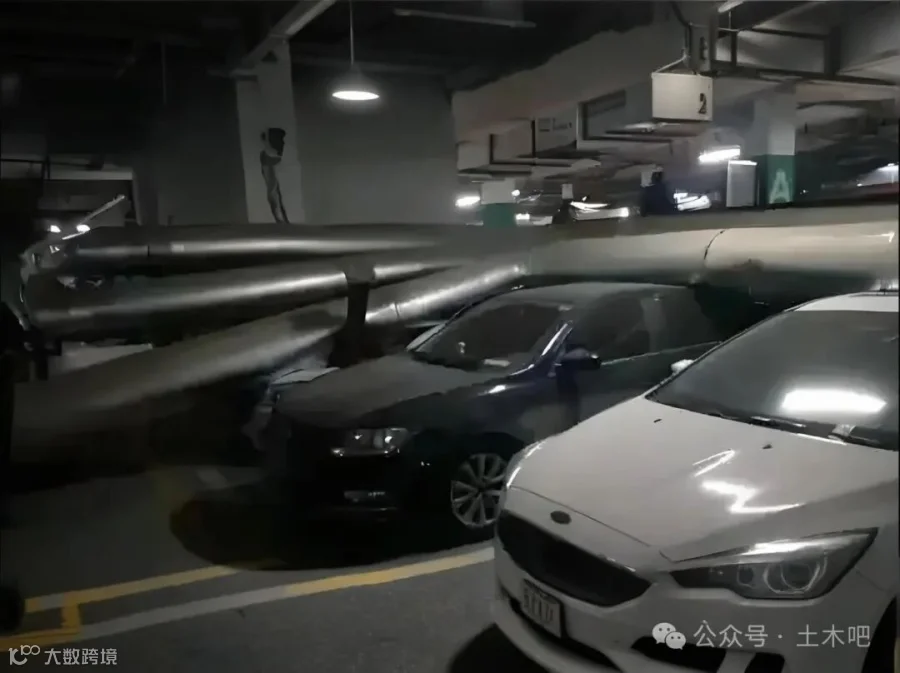

    郑州某小区地下车库顶的热力管支吊架一肢固定点脱落，热力管道直接掉下来了，造成16辆私家车受损。

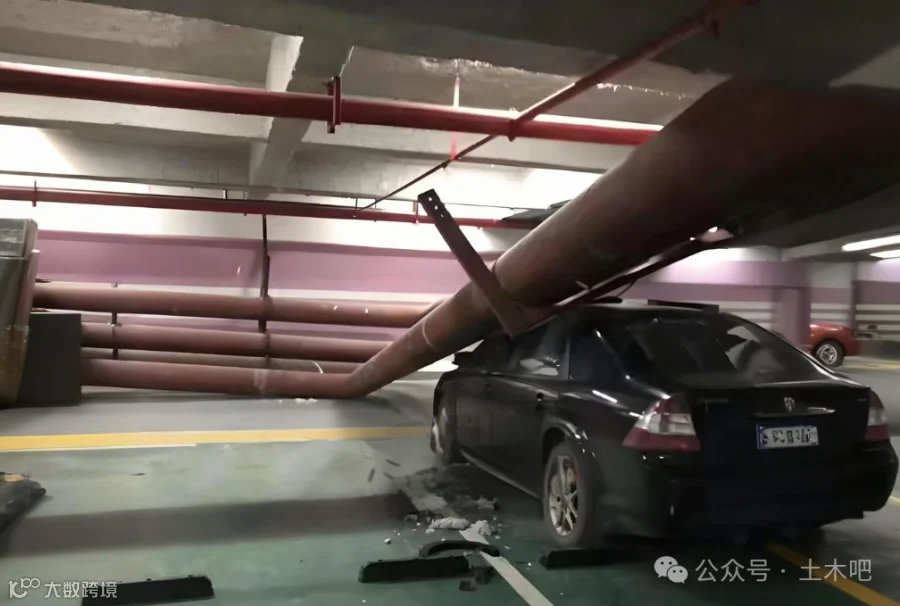

    南京某购物中心管道脱落，原因无他，也是支吊架问题。

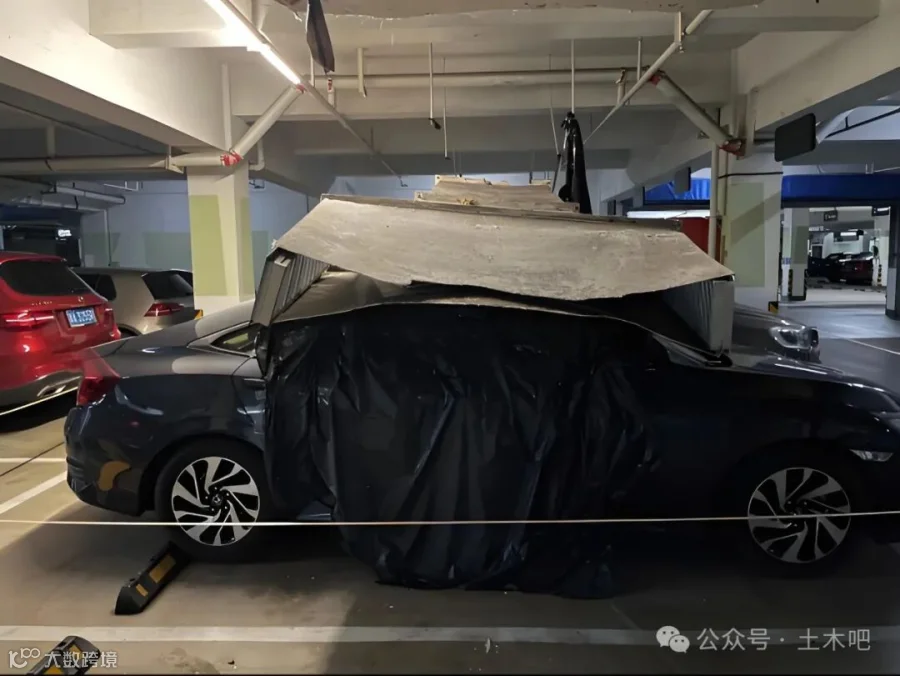

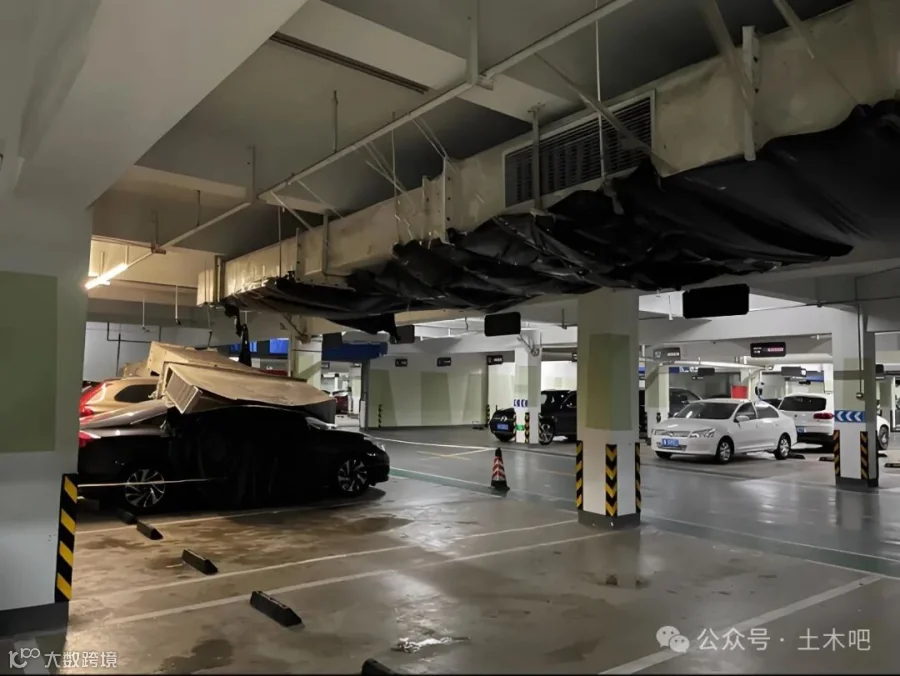

    不要以为只有比较重的水管会掉落，铁皮风管也出现类似掉落事故。杭州某公寓小区地下车库通风管掉下来，砸到好几辆车。

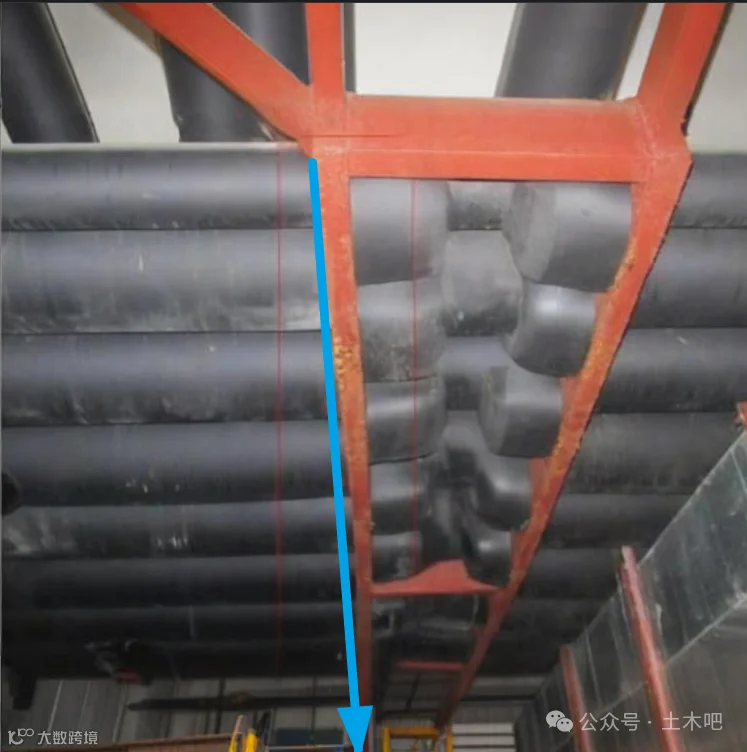

    管道除了重量以外，管道膨胀或收缩，会产生水平推力，这个力是很大的。下图吊架的横杆明显被推变形。

    常熟某商场管道脱落的调查原因如下：

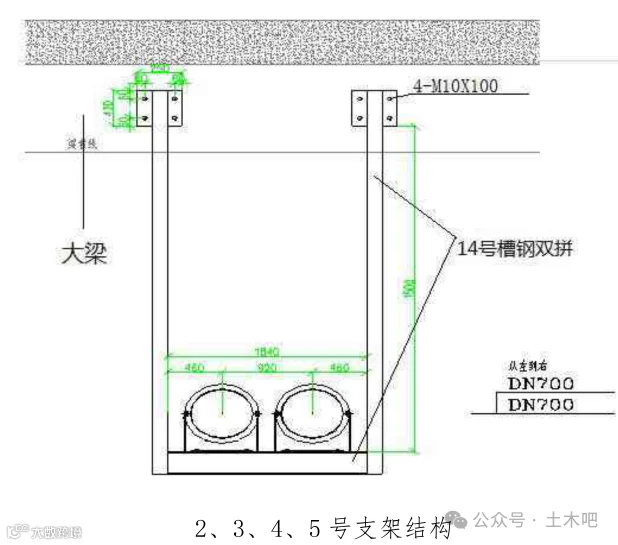

    根据现场查看，每根吊杆共使用4个10.8mm的膨胀螺栓(有效锚固深度为100mm)，直径10.8mm螺栓横截面积A=91.56mm2，每只膨胀螺栓实际承载力为1206.9Kg，达到剪切屈服极限数值为1195.88Kg，达到剪切断裂极限数值为1494.85Kg。

    实际工况下，螺栓受力为非均匀载荷，即在总载荷一定的前提下，四个螺栓承受的载荷不相同，有的螺栓受力较大超过其屈服极限。

    而且，由于暖通冷却水系统启停时，水管会产生振动会使螺栓承受一定的附加弯矩。当管道内水流流动时支架的水平推力由0上升至一定值，使螺栓承受一定的冲击载荷。在一定时间累积下由于重力载荷、附加弯矩、冲击载荷的叠加作用几个螺栓中受力情况最为苛刻的先发生断裂失效，剩下的螺栓由于承载能力不足进而全部断裂。
