外挑雨篷常与楼层梁、板整体浇筑。

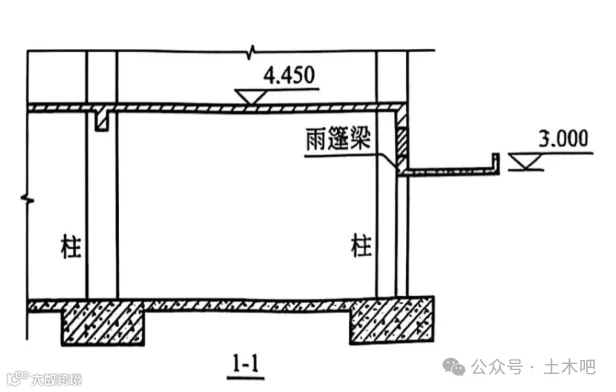

当楼层较高时，雨篷标高与楼面标高相差较大 (图 4.5-6), 雨篷悬挑板与结构楼层板不能整体现浇。根据结构体系或雨篷平面位置的不同，雨篷有相应的设计方式，均应验算雨篷抗倾覆承载力。

    1.砌体结构的雨篷

    砌体结构中雨篷等悬挑构件的抗倾覆承载力应按下式进行验算。

    Mov≤Mr

    式中 Mov——雨篷等悬挑构件的荷载设计值对计算倾覆点产生的倾覆力矩;

    Mr ——雨篷等悬挑构件的抗倾覆力矩设计值。

    2. 框架结构雨篷与梁整体浇筑

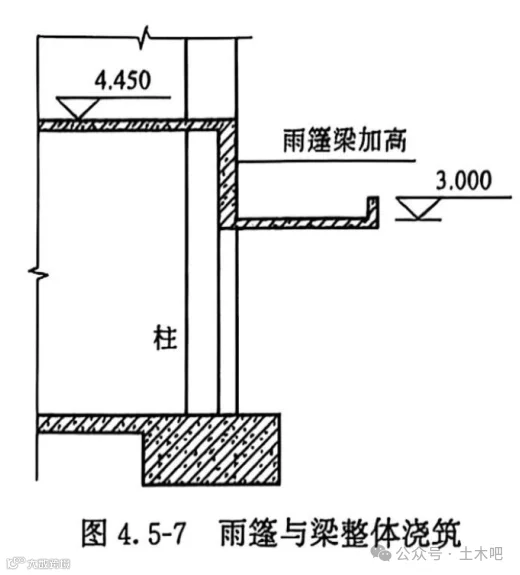

    局部加高楼层梁，与雨篷整体浇筑 (图 4.5-7)。优点是传力途径直接，结构可靠；不足之处是梁增高较多，施工难度大，经济性差。

    3. 框架结构设雨篷层间梁

    在雨篷标高处设置拉结相邻柱的框架梁，雨篷从该框架梁上挑出。与整体浇筑相比，可以节省钢筋混凝土用量，经济性有优势，但也存在一些不利之处。

    (1) 改变了框架柱的计算长度，形成长短柱混合受力。

    (2) 该梁仅承担雨篷及其与上层楼面梁之间的砌体荷载，截面高度一般较小，不考虑上部砌体荷载对抗倾覆的有利作用。雨篷对梁的弯矩成为该层间梁的扭矩，应验算此梁的抗扭承载力。

    4. 雨篷边设柱

    在雨篷边设梁上柱，与框架柱共同支承雨篷梁。采用此方案时，应注意以下两个方面。

    (1) 此柱不应采用构造柱。因为构造柱上端与楼层梁连接薄弱，难以满足雨篷的抗倾覆承载力要求。

    (2) 柱顶标高应延伸至楼层梁梁底。如果柱顶标高与雨篷梁标高平齐，此柱为悬臂柱，抗弯能力较弱，存在安全隐患。
