    预应力地下室顶板锚固于塔楼剪力墙导致墙身开裂。

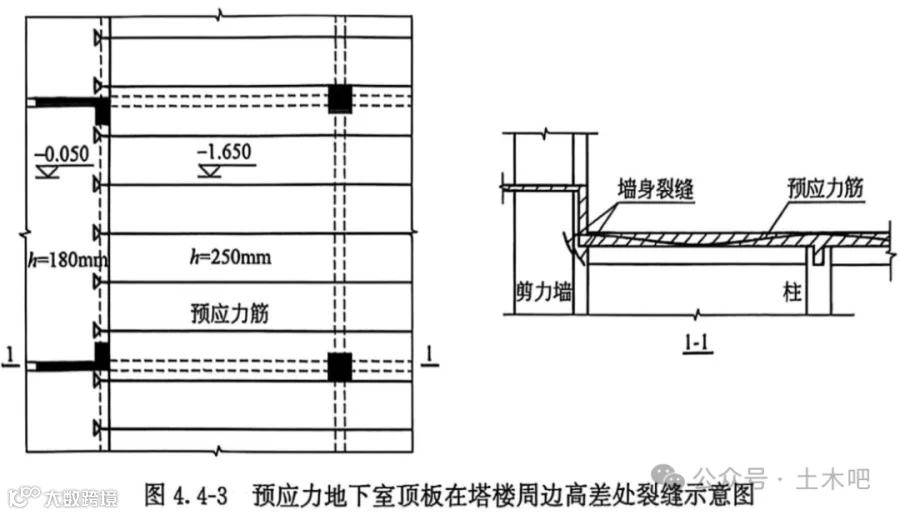

    地下室顶板采用预应力梁板结构或预应力无梁楼盖时，在塔楼周边因室内外高差原因，预应力筋通常在塔楼边梁处锚固 (图 4.4-3)。这种结构布置形式，有时会导致塔楼周边剪力墙上产生角度比较大的裂缝，这种裂缝主要是由以下三个方面的原因造成的。

    1. 预应力使地下室顶板的收缩变形更集中于支座

    对于配置普通钢筋的地下室顶板，其混凝土收缩通常表现为一定间距的裂缝。但是对于配置预应力钢筋的楼板，由于施加了预应力，顶板裂缝的数量减少，收缩变形集中到预应力筋的锁定部位，导致塔楼剪力墙发生较大的水平变形。

    2. 预加应力对顶板的压缩使变形增大

    楼板施加的预应力对其产生的预压缩，与混凝土楼盖结构的自身收缩叠加，增大了地下室顶板的收缩变形。

    3. 塔楼剪力墙设计时未充分考虑预应力筋的反作用力

    预应力筋在塔楼剪力墙上的张拉锁定值，反向作用在塔楼剪力墙上。但该剪力墙设计时，未对预应力筋的水平拉力进行验算，导致剪力墙产生明显的裂缝。

    这个案例属于边界条件不具备锁定能力。

    在预应力筋的拉力作用下，塔楼边梁也将承受扭矩作用。由于边梁截面高度较大，在平面外具备一定的变形能力，不一定出现水平裂缝。但如果边梁截面高度较小，变形能力弱，仍有可能产生水平裂缝。

    配置预应力筋的地下室顶板在高差处梁上开裂：

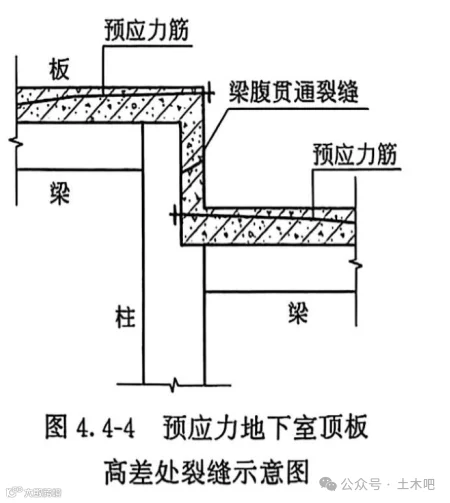

    当预应力楼盖存在高差时，预应力钢绞线在高差处不能贯通，只能截断布置，分开张拉。这种做法可能导致高差处梁腹板产生斜裂缝 (图 4.4-4), 这种裂缝宽度较大，且为贯通裂缝，水平延伸长度较长，其主要原因有以下三个方面。

    (1) 预应力使地下室顶板的收缩变形更集中于支座。

    (2) 预应力对顶板的压缩使变形增大。

 （3）不同标高两块楼板中的混凝土收缩应力、预应力筋张拉锁定应力反向施加在高差处边梁上，导致梁腹板出现贯通斜裂缝。该裂缝对结构受力、防水等均有影响。

    这个案例属于边界条件不具备锁定能力。对于高差较多的楼盖结构，在采用预应力时需考虑预应力筋的张拉和锁定应力对锚固结构的不利作用。

    高差处梁开裂后，板混凝土收缩和预应力压缩变形将造成一定的预应力损失，应分析预应力损失对板抗弯承载力的影响。预应力钢绞线张拉完成并锁定后，一般不具备条件对其进行二次张拉。
