土木吧丨钢梁与砼墙连接节点大全

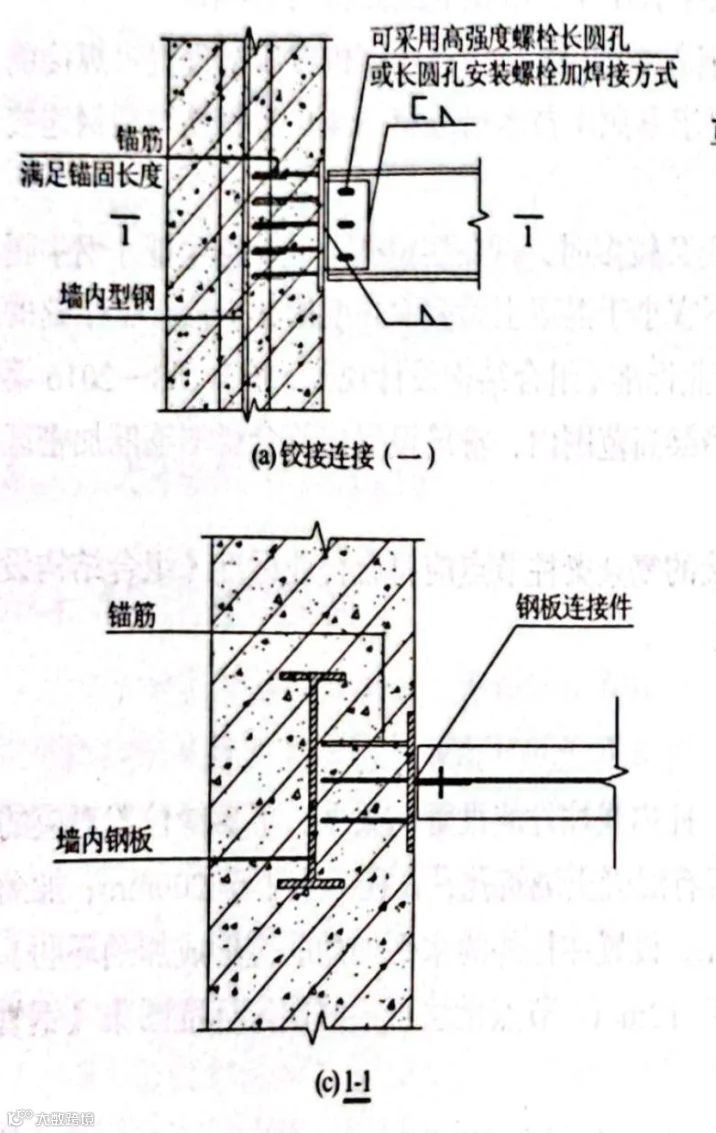

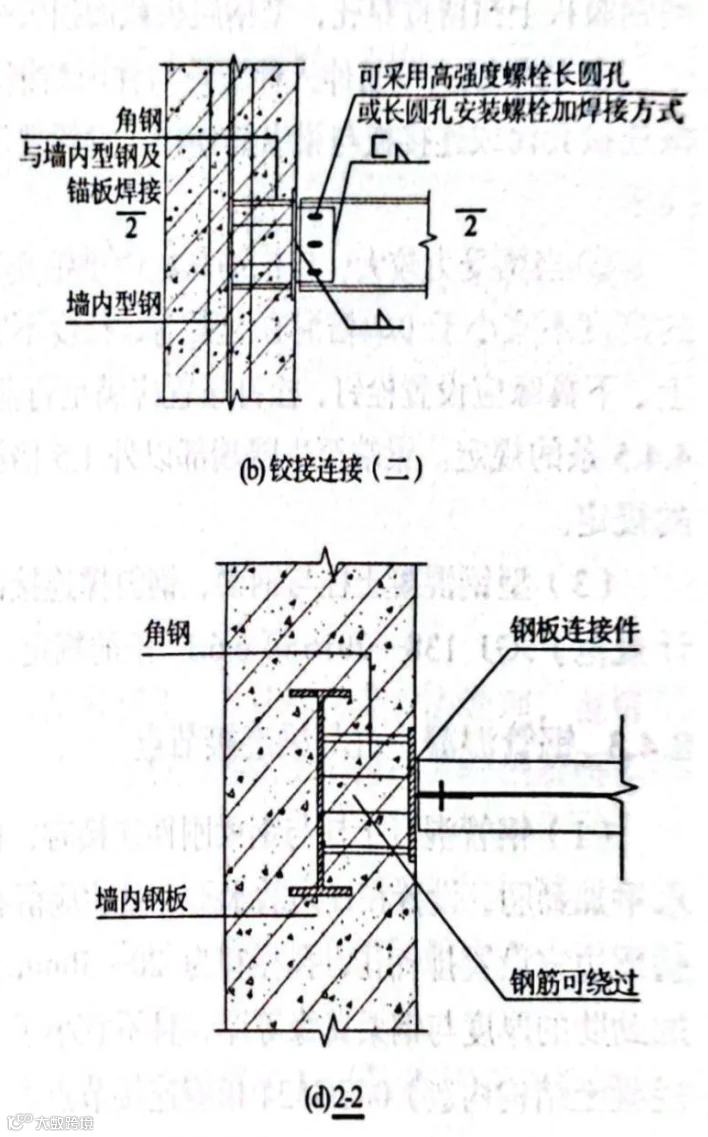

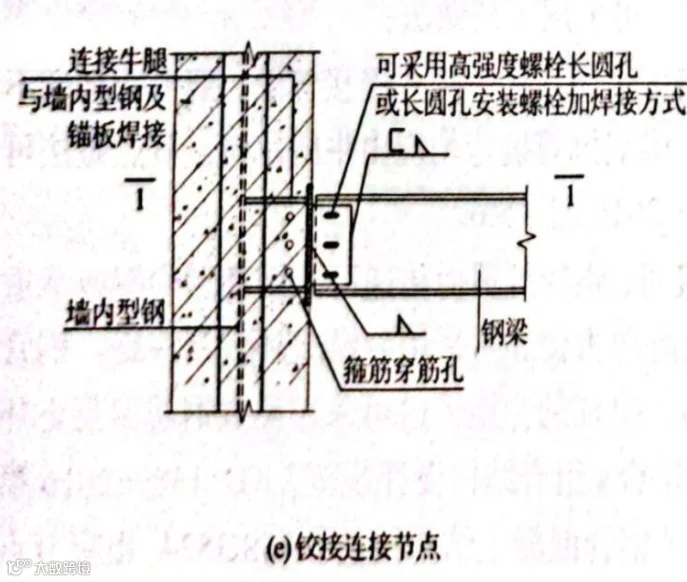

    （1）楼面钢梁与钢筋混凝土剪力墙连接时宜采用铰接连接方式，可采用墙内设置预埋件、型钢梁腹板与预埋件之间通过连接板可采用高强螺栓连接或焊接。高强螺栓宜采用长圆孔接。连接节点做法可参见图下图：

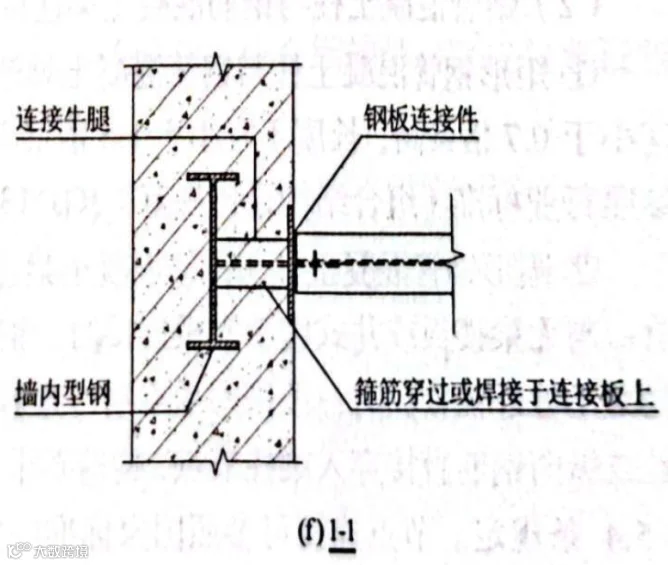

    (2)楼面钢梁或型钢混凝土梁与钢筋混凝土剪力墙刚性连接时，可采用在墙内设置构造型钢柱，型钢梁与墙中型钢柱的外伸牛腿刚性连接。型钢混凝土梁的纵向钢筋应伸入墙中，并应满足锚固要求。

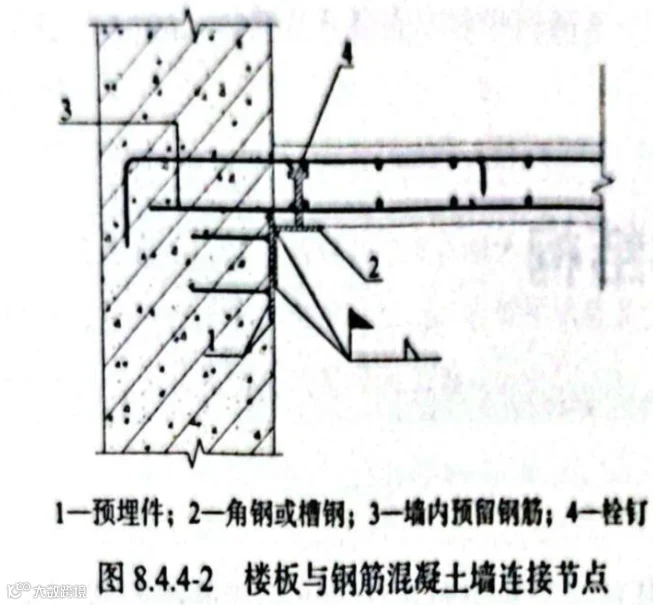

    (3)楼板支承于剪力墙侧面时，宜支承在剪力墙侧面设置的预埋件上，剪力墙内宜预留钢筋并与楼板负弯矩钢筋连接。连接节点做法可参见下图：

    第（1）款，混合结构核心筒施工较快，施工速度领先于外框架，因混凝土结构施工偏差问题，往往容易造成钢梁的高强度螺栓标准孔与连接板上开孔无法完全对齐因此在受力满足的条件下宜采用长圆孔连接。
