土木吧丨焊接后，脆性破坏了？

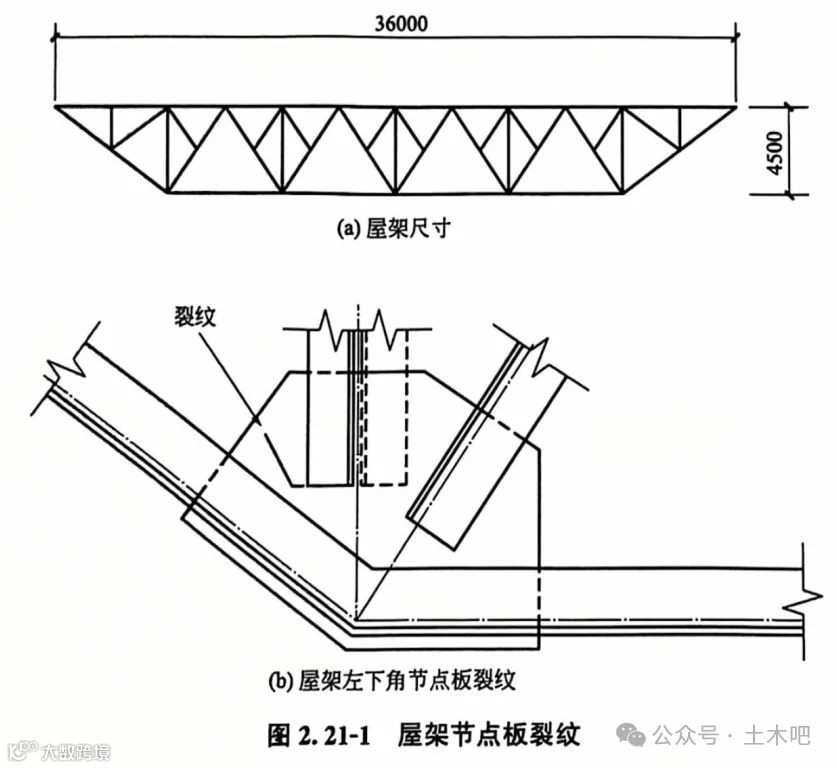

    屋盖焊接节点很容易出现脆断现象，经常发生在气温较低的地区。例如苏联严寒地区面积广阔，出现脆断事故较多。据有关资料记录，苏联在1950年至1967年间发生的80起建筑钢结构破坏事故中，屋盖结构破坏就占了30%。在屋盖结构中，桁架比实腹钢梁更容易发生脆断。国内曾经发生过屋架焊接节点脆性破裂事故。1972 年东北地区某项目在施工过程中，36m 钢屋架运到工地后，发现屋架下弦转角节点处产生裂缝 (图 2.21-1)。

    幸亏发现及时，没有造成重大损失。那么，发生脆性破坏的原因是什么？又该如何防止呢？

    1. 发生脆性破坏的原因

    以下几方面的原因中的一项或几项交织在一起，就容易导致脆性破坏。

  （1）材质不合格。

    (2) 焊缝质员差，存在裂纹、欠焊、夹渣和气孔等。

    (3) 低温冲击韧性差。

    (4) 低温焊接产生了较大的残余应力。残余应力未必是破坏的主因，但和其他因素结合在一起就可能导致产生裂纹。

    (5) 节点板上各杆件之间的空隙过小。

    (6) 因为焊接结构刚度较大，当出现三条相互垂直的焊缝时，材料的塑性变形很难发展, 有可能导致出现裂纹。

    2. 防止脆性破坏的措施

    (1) 严把钢材机械性能和化学成分的质量关，按设计要求订货。

    (2) 严把焊接质量关，焊工持证上岗，质检员认真检查、检测每一条焊缝。

    (3) 钢材必须具有与使用工作温度相匹配的冲击韧性试验的合格保证。

    (4) 在气温低的环境下进行焊接时，要在焊件周围采取加温措施。

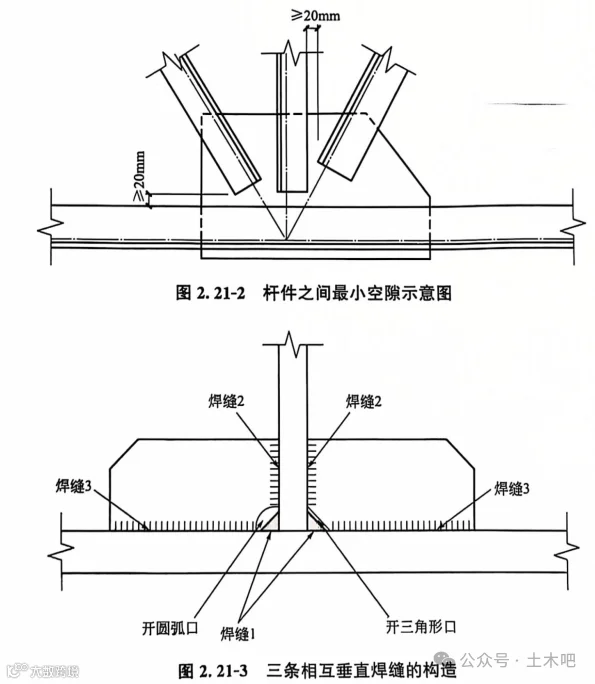

    (5) 节点板上各杆件之间的空隙应不小于 20mm,见图 2.21-2。

    (6) 避免出现三条相互垂直的焊缝，应采用开圆弧口的构造方式使焊缝自然断开，也可以采用开三角形口的构造方式。见图 2.21-3。
