土木吧丨柱筋在基础锚固，要同时满足两个长度

    框架柱纵向钢筋在基础中的描固长度不足。

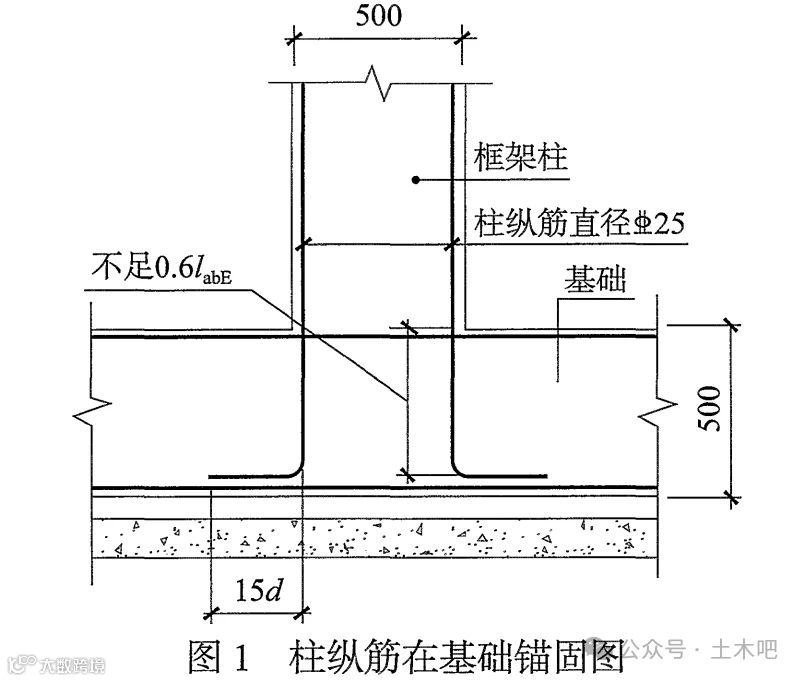

    某项目框架柱抗震等级二级，纵筋直径C25, 基础高500mm, 混凝土强度等级C30,钢筋直描段长度小于0.6LabE =0.6X40X25=600mm。柱纵向钢筋在基础内的描固图如图 1 所示。

    同时满足：当柱纵筋的直锚段长度不能满足LabE 时，可采用有机械描固段的方法描固，但直描段长度应满足大于等于0.6LabE ; 还应满足大于等于 20d。当直锚段长度过小时，钢筋容易粘结滑移破坏，不能充分发挥作用。

   《 混凝土结构设计规范GB50010-2010（2015年版）》8.3.3 当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度lab的60％。弯钩和机械锚固的形式（图8.3.3）和技术要求应符合表8.3.3的规定。

    《建筑地基基础设计规范 GB50007-2011》8.2.2-3当基础高度小于la(laE)时，纵向受力钢筋的锚固总长度除符合上述要求外，其最小直锚段的长度不应小于20d，弯折段的长度不应小于150mm。

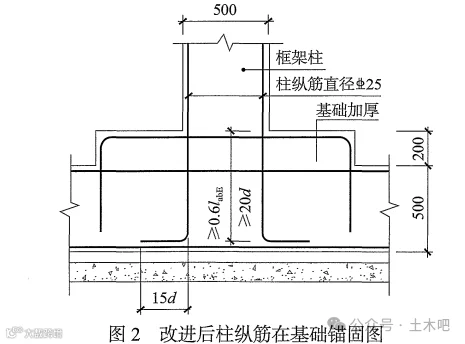

    1.增加基础高度，使纵筋直锚段长度大于等于 0.6LabE改进后柱纵筋在基础描固图如图 2 所示。当柱纵筋采用并筋时，LabE应采用并筋等效直径计算。

    2. 无法增加基础高度时，可减小框架柱纵向钢筋的直径，以满足铀固长度的要求。

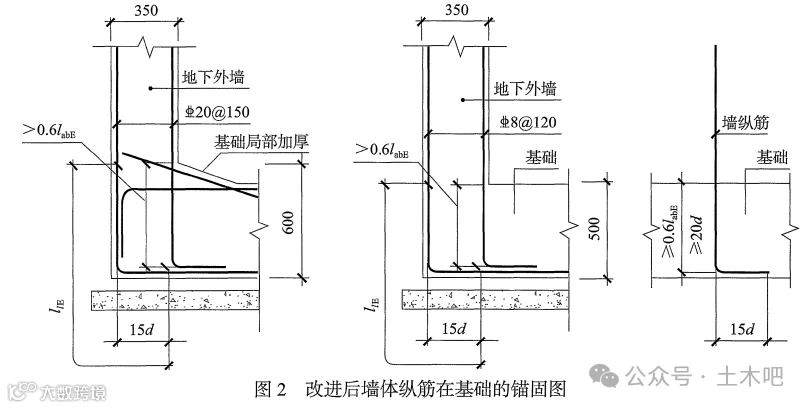

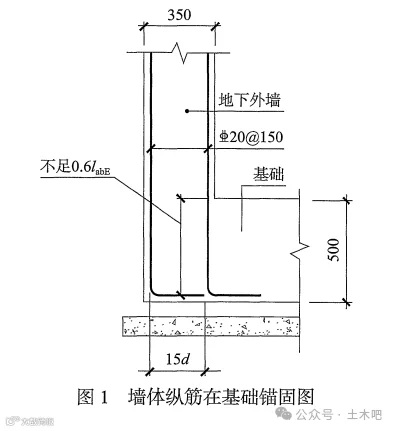

同理，剪力墙的纵筋在基础内的锚固，也应满足纵筋直锚段长度大于等于 0.6LabE。
