土木吧丨混凝土梁开洞位置错了！

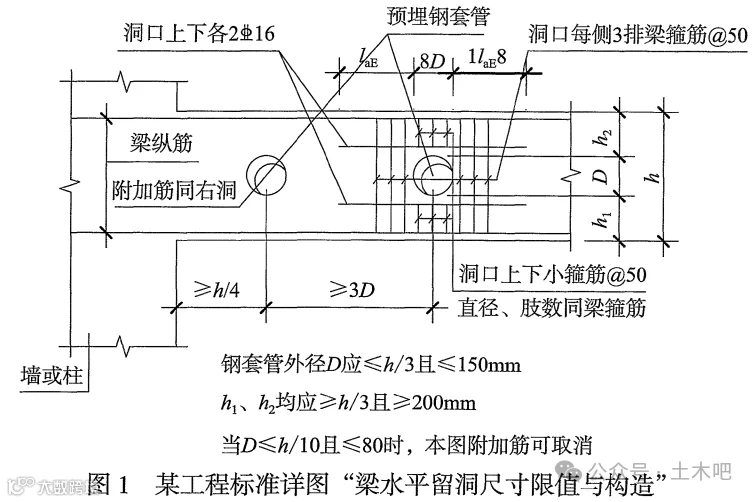

    图 1 是某项目总说明中标准详图的局部截图，预留洞设在了梁端塑性佼区的位置。

    《建筑抗震设计规范》表 6.3.3 规定了梁端塑性佼区的雏筋配置要求。根据试验和震害经验，梁端的破坏主要集中于1.5~2.0 倍梁高的长度范围内；当箍筋间距小于 6d~8d (d 为纵向钢筋直径）时，混凝土压溃前受压钢筋一般不致压屈，延性较好。因此《建筑抗震设计规范》规定了箍筋加密区的最小长度，限制了箍筋最大肢距和间距。

    图 1 表示的梁预留圆孔的通用做法用于没有延性要求的次梁是可行的，但对于有抗震要求的框架梁，预留洞留在了梁端塑性佼区的范围内，梁端塑性佼区范围一般是在距柱边 1~2 倍的梁高范围，有抗震要求的梁端箍筋间距要加密，在这个范围内梁上开洞，对梁抗震性能会产生不利影响。而梁的端部又是剪力最大的位置，梁端开洞削弱了梁的抗剪截面，应该避免。

     梁高范围内预留圆形孔洞时可参照《混凝土结构构造手册》（第四版）相关内容，有抗震要求的梁圆孔距柱边或墙边的距离应向跨中转移出梁端雏筋加密区，至少移到梁端雏筋加密区以外。
