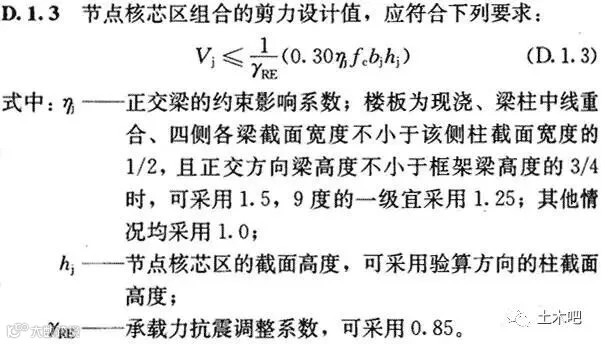

框架结构设计时，经常碰到梁柱节点核芯区抗剪承载力不满足规范要求的情况，在《建筑抗震设计规范 GB 50011-2010》[2016年修订版] 的 附录D中规定：
提高框架梁柱节点核心区抗剪承载力的途径有很多，如提高节点区混凝土强度等级、加大框架梁宽度、减小柱截面、梁水平加腋等等。
1、当框架梁截面宽度略小于 0.5倍的框架柱截面宽度时，可根据结构位移情况适当减小柱截面宽度或加大梁截面宽度，这样可使 η j 由1.0变成1.5，轻松满足要求。
2、当框架梁截面宽度远小于 0.5倍框架柱的截面宽度时，减小柱截面宽度则对位移影响较大，加大梁截面宽度又太过浪费，这时可在框架梁端部设置水平加腋，以加大框架梁对梁柱节点的约束宽度，但采用此方法时，结构施工较为复杂。
3、当梁柱混凝土等级相差较多，且节点区域抗剪承载力远远不满足要求时，可采取如下所示方式：
水平加腋对节点核芯区抗剪中的作用如何计算呢？在《高层建筑混凝土结构技术规程》JGJ 3-2010中第6.1.7条规定：

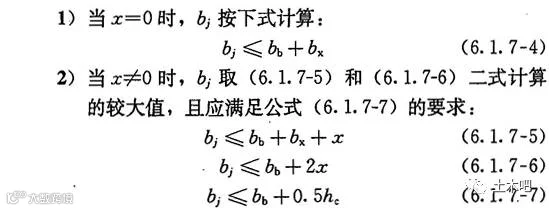

2 梁采用水平加腋时，框架节点有效宽度bj宜符合下式要求
