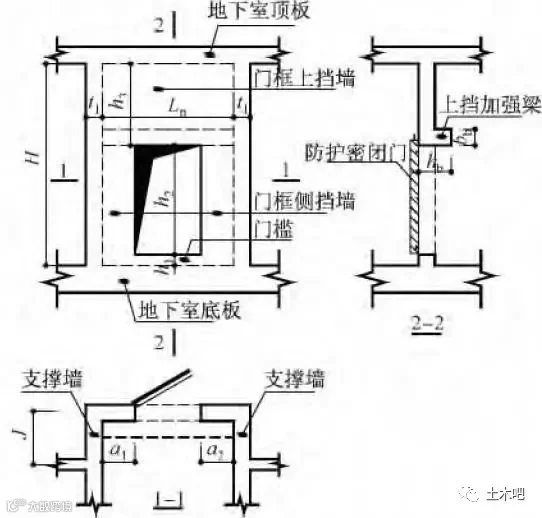

人防地下室结构设计中防护密闭门门框墙设计是很关键也比较繁琐的一个内容。比较常见的门框墙有下面几种：
一、门框墙上挡墙荷载取值问题
目前对于上挡墙及加柱一侧墙体的等效荷载取值有两种思路：一是按临空墙荷载，二是按门框墙荷载。
《人民防空地下室设计规范》 GB 50038-2005第4.5.8条规定：“作用在防空地下室出入口通道内临空墙、门框墙上的核武器爆炸空气冲击波最大压力Pc值，可按表4.5.8确定...”，可见临空墙和门框墙的冲击波最大压力是一样的，但规范对临空墙和门框墙对延性要求不一样，详情可点击查看：《为啥门框墙上的等效静荷载比临空墙大》，密闭要求越高，延性比越低，等效静荷载则越大。人防门框墙因为要安装人防门，为了保证在承受爆炸作用时门框墙能和人防门门扇共同作用，就需要更严格的控制门框墙的变形，因此要按照弹性工作阶段确定其等效荷载。当密闭门顶部增设上挡梁后，门框的支点变成了上挡梁而非上挡墙，后者的延性比可以比没有上挡梁时增大。因此，上挡墙的取值应按照有无上挡梁区分: 增设上挡梁后，上挡墙的等效静荷载可以按照临空墙取值; 没有上挡梁时，按照门框墙取值。
二、 门框墙最小尺寸不满足安装要求

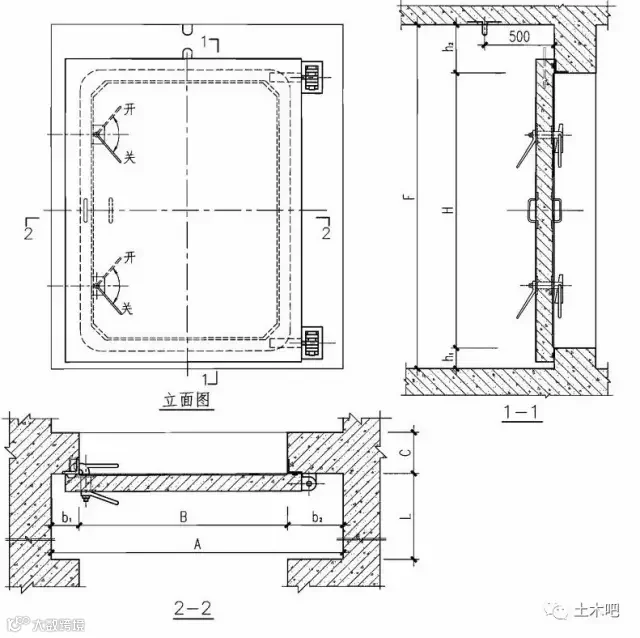

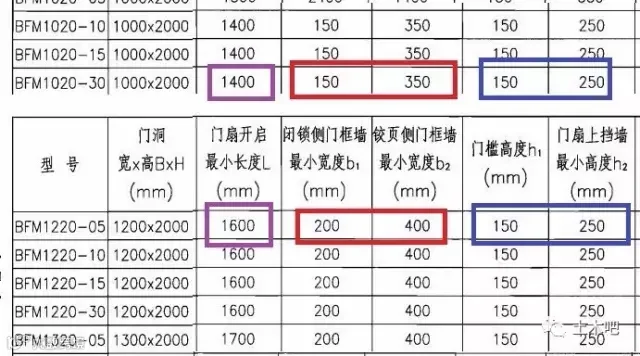

人防门的上、下、左、右和门前尺寸要求在标准图集（如《 防空地下室防控设备选用》07FJ03）中都明确给出，这是安装尺寸的下限要求，是不能突破的。
这里面也有很多设置技巧，详情可点击查看《门框墙上档梁设置技巧》
三、 门框墙构造要求不满足规范要求
《人民防空地下室设计规范》 GB 50038-2005对门框墙对最小厚度和最小配筋率提出了要求，比如“防护密闭门门框墙厚度不应小于 300 mm 厚，密闭门门框墙截面厚度不应小于 250 mm 厚，防护单元隔墙上的防护密闭门门框墙截面厚度不应小于500 mm 厚，同时对于防护密闭门门框墙配筋率均不应小于 0.25%，并且防护密闭门门框墙受力钢筋直径不应小于 12 mm”。
四、门框墙计算模型不合理
平板门的上挡墙一般分两种情况，上挡墙高度和宽度比小于 1/2 时，可按上端嵌固的悬臂构件计算；当上挡墙高度和宽度比大于等于１/2 时，平板门的上挡墙可在紧挨门洞的上方设置一个横向的加强梁，将其看做四边支撑的板进行计算。当遇到墙面较宽的侧墙不能按悬臂构件计算时，可在洞口边采用增设附加端柱的方法将侧墙转化为四边支撑的板计算。
