【核心提示：当轻钢屋面安装光伏时，光伏组件采用夹具夹在屋面板的波峰上，此时屋面板与檩条应采用直立缝锁边连接方式，不应采用螺钉连接方式。因此，选项应填“不能”】
笔者审图中发现，有些设计人员对安装光伏的轻钢屋面檩条计算时“屋面板能否阻止檩条上翼缘受压侧向失稳”选项（以下简称选项）填“能”还是“不能”不能做出正确选择。下面对该问题进行分析。
1 选项填“能”或“不能”对计算结果的影响
《门式刚架轻型房屋钢结构技术规范》GB51022-2015（以下简称门刚规范）第9.1.5条第1款规定，当选项填“能”时，实腹式檩条可仅做强度计算，不做整体稳定计算；门刚规范第9.1.5条第2款规定，当选项填“不能”时，实腹式檩条不仅做强度计算，还要做整体稳定计算。一般来说，当檩条跨度较大时，选项填“能”或“不能”对计算结果影响较大。
2 选项“能”或“不能”的选择方法

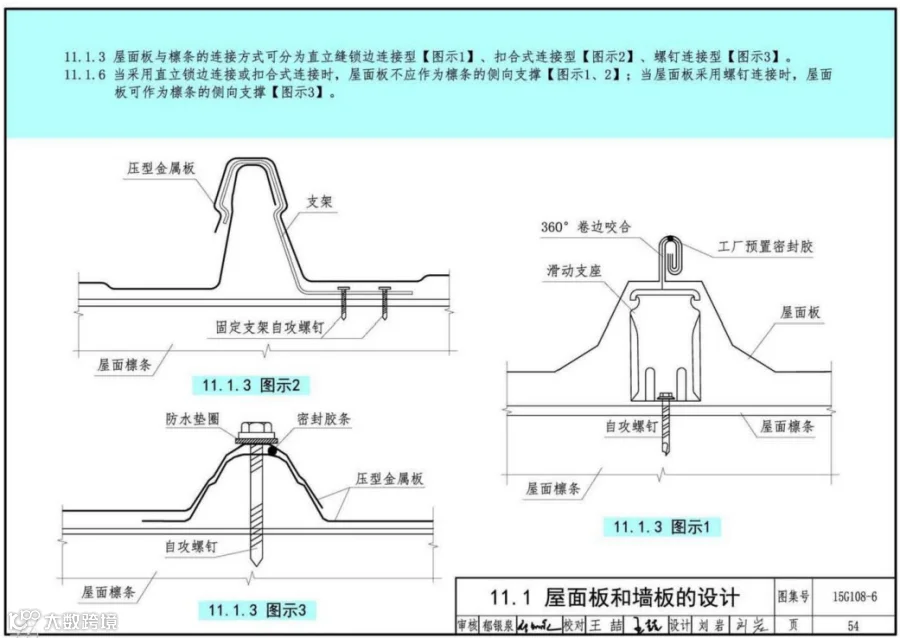

（1）门刚规范第11.1.3条规定：“屋面板与檩条的连接方式可分为直立缝锁边连接型、扣合式连接型、螺钉连接型”，如图1所示。其中“图示1”为直立缝锁边连接型，“图示2”为扣合式连接型，“图示3”为螺钉连接型。“图示1”示意的直立缝锁边连接型只是很多种直立缝锁边连接方式中的一种，实际上还有其他型式。
图1 屋面板与檩条连接的三种方式
（2）门刚规范第11.1.6条规定：“当采用直立缝锁边连接或扣合式连接时，屋面板不应作为檩条的侧向支撑；当屋面板采用螺钉连接时，屋面板可作为檩条的侧向支撑”。因此，当采用“图示3”的螺钉连接方式时，选项才能填写“能”。此时务必在设计文件中注明“屋面板与檩条连接方式为螺钉连接”，如不注明，施工时屋面板与檩条可能采用直立缝锁边连接或扣合式连接，与檩条计算不一致，从而留下安全隐患。
3 安装光伏屋面选项应填“不能”

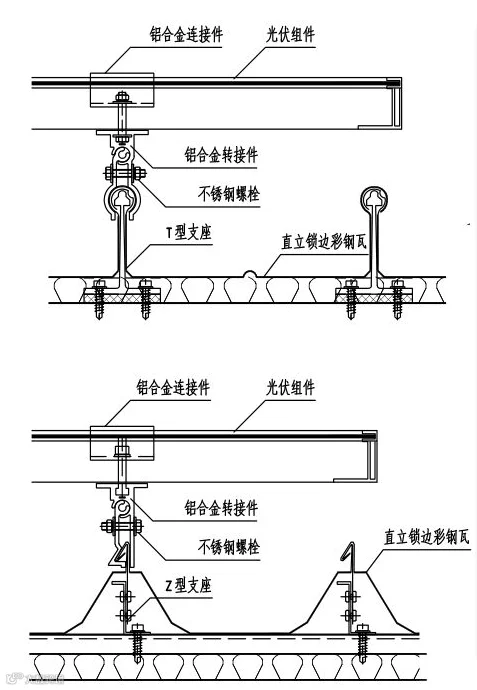

当轻钢屋面安装光伏时，光伏组件采用夹具夹在屋面板的波峰上，如图2所示。此时屋面板与檩条应采用直立缝锁边连接方式，不应采用螺钉连接方式。因此，选项应填“不能”。
图2 光伏组件与屋面板波峰连接
也许有设计人员会问，如屋面板与檩条采用螺钉连接就无法安装光伏了吗？答案是“可以”，但此时光伏组件和檩条之间的连接件应穿过屋面板，防水处理很困难，因此，一般不采用该方法。
