托柱转换梁在托柱位置设置吊筋，未按《高层建筑混凝土结构技术规程》要求加密箍筋间距。

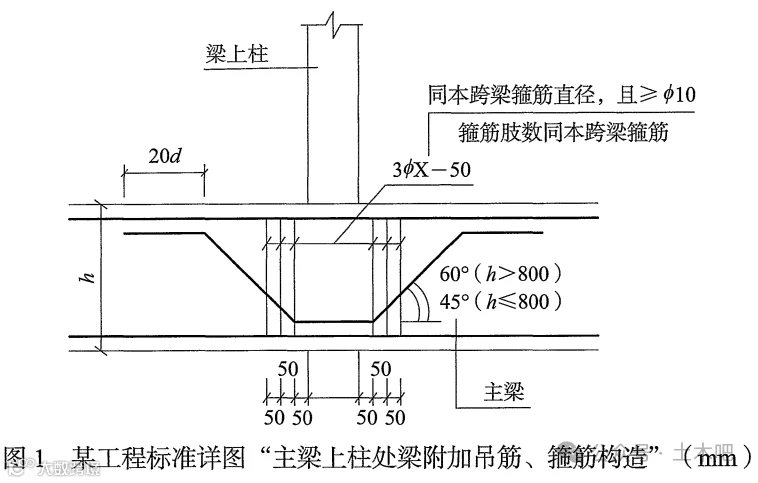

图1是某项目总说明中插图，在梁的托柱位置设置附加的横向吊筋和筋。
问题分析
土木吧
《混凝土结构设计规范》第 9.2.11条:位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋承担;附加横向钢筋宜采用撞筋。
《高层建筑混凝土结构技术规程》第 10.2.8条条文说明:托柱特换梁在托柱部位承受较大的剪力和弯矩，其箍筋应加密配置。
结构施工图设计文件的总说明类图纸中，除文字说明外，设计单位往往会增加与项目有关的统构造详图(又称为标准节点大样)。总说明中的标准详图是表示本套图纸中未明确的一般构造做法。如不能直接引用国标图集的，需单独绘制，但应符合规范要求和结构受力的基本规律。图1在托柱转换梁的托柱位置设置附加横向筋，因为集中力位于梁顶部，并非梁的中部和下部，附加向筋既没有必要，也没有真正起到应有的作用。图1的问题在于:
1.托柱的梁不用设置附加横向钢筋。
2.托柱转换梁在托柱部位承受较大的剪力和弯矩，其筋应加密配置。
措施
土木吧

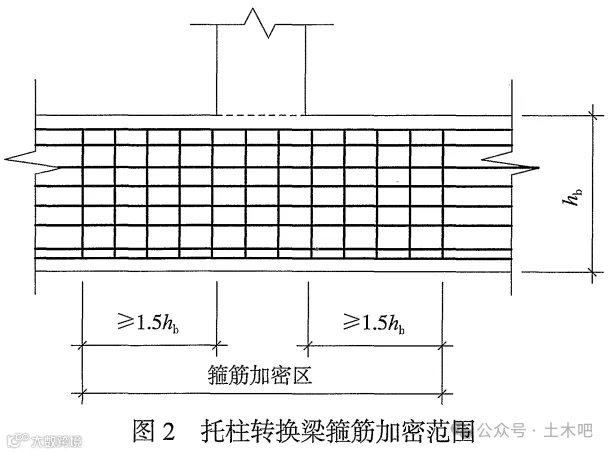

总说明类的标准详图，如标准图集中有的不必在设计文件中重复表示，可以直接引用。如果需要单独绘制的就应该正确表示。托柱转换梁的构造做法如图2所示。
