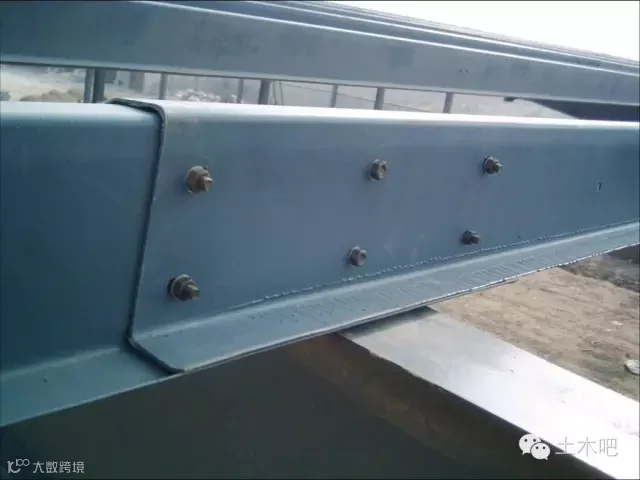

檩条跨度较大时，可以通过设置连续檩条大幅度减小檩条跨中弯矩，降低檩条的用量，从而取得良好的经济效益。连续檩条的形成方式是将两根Z 型檩条先嵌套在一起，再通过螺栓互相连接并固定于支座上。
《门式刚架轻型房屋钢结构技术规范》 GB 51022-2015第9.1.3条规定：实腹式檩条可设计成单跨简支构件也可设计成连续构件，连续构件可采用嵌套搭接方式组成，计算檩条挠度和内力时应考虑因嵌套搭接方式松动引起刚度的变化。
这时很多人有疑问了，像上面的Z形檩条，如果两端开口尺寸一样，是如何嵌套在一起的呢？总不能每个檩条硬掰开套在一起吧?

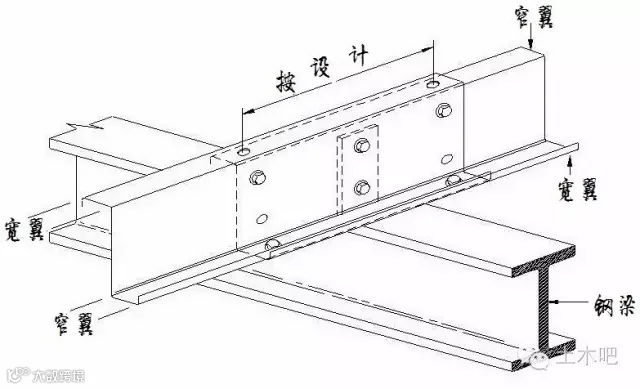

其实对于这种连续檩条加工形状是有讲究的，如下图所示，其两端开口尺寸是不一样的，一端翼缘宽另一端翼缘窄，这样就方便的将两根檩条嵌套在一起了。
