MOSFET场效应晶体管SOA曲线的画法

点击蓝字，关注我们

  在MOSFET场效应晶体管规格书中，都会给出V_DSS电压、I_D、I_DM电流、热阻曲线、温度与功率关系曲线、SOA曲线等等，本文以IRF640产品为例说明SOA曲线的画法。

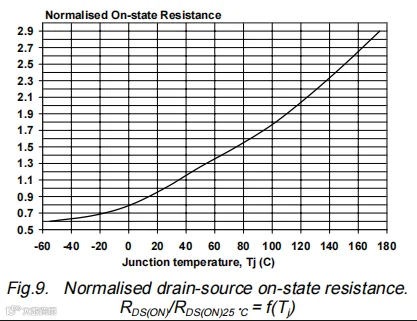

1  找到IRF640规格书中的热阻曲线图，SOA曲线可以通过热阻曲线上读取的值和R_DS（on）计算并画出来。

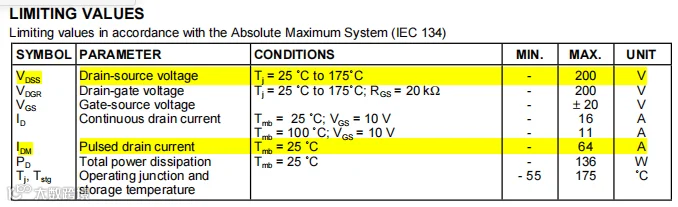

2 找出 IRF640 规格书中 V DSS 和 I DM

3 画IDM =64A 横线（电流限制），  一般IDM定义等于ID的4倍。

4  画VDSS=200V的垂直线（电压限制）。

5  以上形成了SOA的框架。

6 画RDS（on）的限制线。

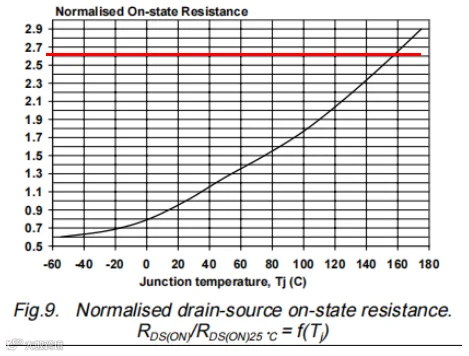

限制线的一点（A）=IDM(64A) * RDS（on）(0.18) * 2.9 (Tjmax) = 33 V

另外一点（B）= 1 /（0.18 * 2.9）= 1.9A，也可根据图形选8V,10V。

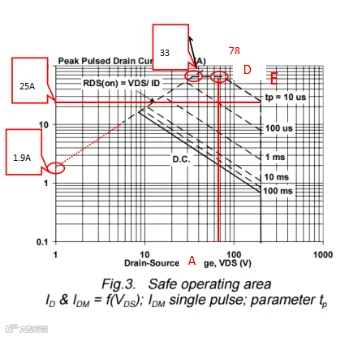

7 画10us的SOA向右斜线的两个端点:根据热阻曲线图，查10us的单脉冲的Rthja稳态值为：0.03（C点），如果是归一化曲线，需要乘以系数。

用PD的公式

PD= (Tjmax-Ta) / Rthj-a

PD= (175℃-25℃) /0.03 = 5000w

5000W / 64A = 78.125V, 标注D点

5000W /200V =25A , 标注E点

以此类推，画出100us，1ms，10ms，100ms

8 最终SOA曲线就完成了。
