随着市场要求和消费者环保意识的提高，汽车室内环境健康成为了大家共同关注的话题，然而传统溶剂胶的环保性能一直是困扰汽车制造商的一个难题。因此，汽车内饰复合水性解决方案成为行业迫切的需求。
中科力泰股份深耕汽车内饰胶粘剂领域20余载，一直致力于环保、低VOC和高粘结性能材料的研发、生产和销售，积累了深厚的技术经验，上百种产品型号覆盖汽车内饰各个方面，为各大主机厂和汽车配套商提供最佳粘接解决方案。
今天向大家介绍一款车用水性聚氨酯胶粘剂，适用于门板和仪表板的粘接，适合手工包覆、热压或吸塑成型。
01
产品特点
PK-2688系列产品
1. 环保水基型聚氨酯胶粘剂
2. 低气味，低 VOC，无毒、安全、无刺激性、易清洁；
3. 良好的喷雾性能；
4. 活化温度低，初期定位效果好，固化后耐温性好，粘接强度高。
适用范围：适用于 PVC、IXPP（帯背涂处理）泡沫、无纺布等软质材料与 ABS、麻毡板、PU 片材、PP(火焰处理)等基材的粘接。
02
技术指标
外观: 浅蓝色、无杂质均匀粘稠体
挥发物含量(%): ≥50.00
粘度(mPa•s): 4000-6500(旋转粘度计 3 号转子)
03

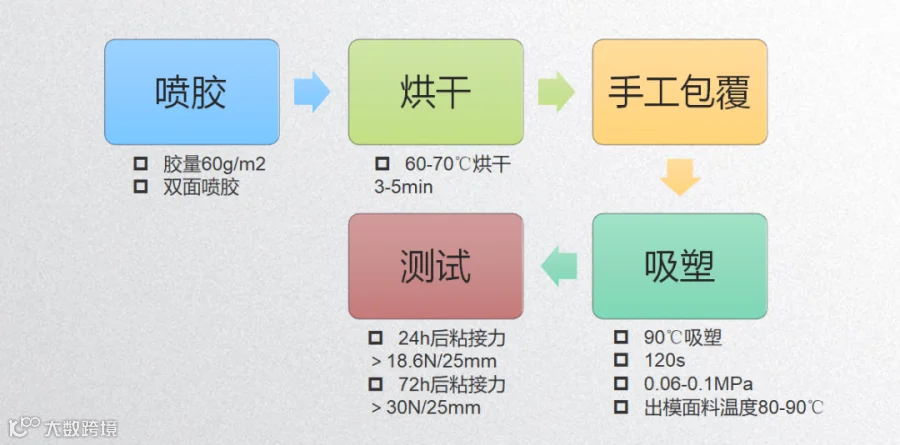

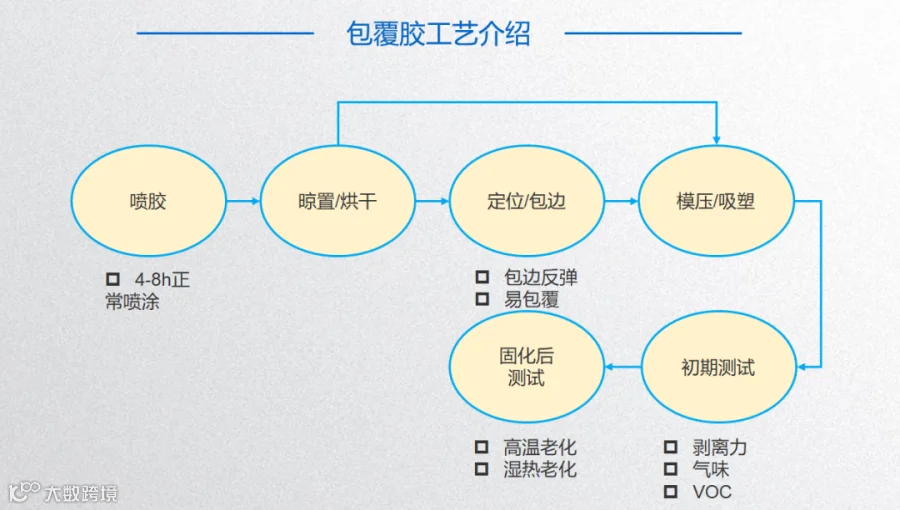

操作工艺及建议
施胶方式: 喷涂；喷枪口径 1.5-2.5 mm，压力 3.0-5.0 kgf/cm2；
施胶量: 100-120 g/m2(视材料渗透性及操作略有差异)；
晾置干燥: 喷胶后,样件置于烘箱中 50~70℃干燥 8~15 min，胶干至透明，可进行粘结成型。
04
使用说明
确保被粘表面干燥，除去脱模剂、油污和灰尘等污染物；
将 PK-2688水基胶与 PK-200S 固化剂按 100:5 比例混配，搅拌速度 200-250r/min，搅拌时间15-20min，随用随配，所配胶液应于 4 h 内用完 ;
胶水及固化剂开封后，在完全密封情况下可保存 3 天；
热压或吸塑成型: 预热时间和施压时间应保证胶层温度至少在 50-60℃(保证达到活化温度)、 60-120s 时间下进行粘合，性质差异客户可总结确定最佳温度及压合时间；
样件固化，需保证环境温度 T>10℃（当 10℃＜T£15℃时，固化时间 7 天；当 15℃<T£25℃时，固化时间 5 天，当 T>25℃时，固化时间 3 天）粘结性能可以达到最佳，可进行性能测试。
-
包装规格：20KG
更多资料，详询本公司！
