根据天气预报
更强的一轮冷空气
已经在准备发货了！
刚从热潮中走过来没舒服几天
这就要开启冷湿天气啦，
换季来的太快了
你和你的密封胶准备好了吗？
作为胶粘人，大家都知道温度对于密封胶产品性能的重大影响，接下来小编就给大家介绍在秋冬季低温环境下，密封胶的性能会有什么变化，及施工注意事项。

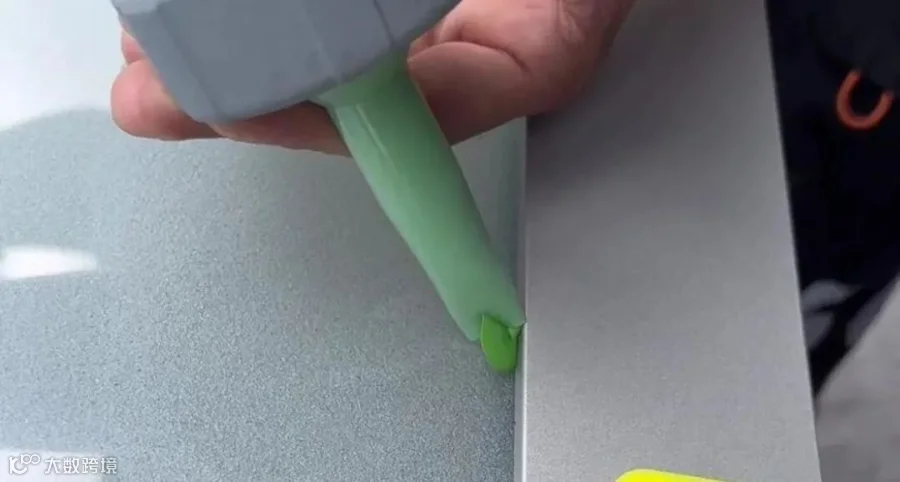

挤出性表示密封胶施工时打出胶的难易程度。太稠的胶挤出性就差，使用时打胶就很费力。但如果单纯考虑挤出性而 将胶做的太稀，就会影响密封胶的触变性。
通常硅胶的挤出性在30-60之间，可以保持胶比较容易打胶，也能保持胶体较好的触变性能。

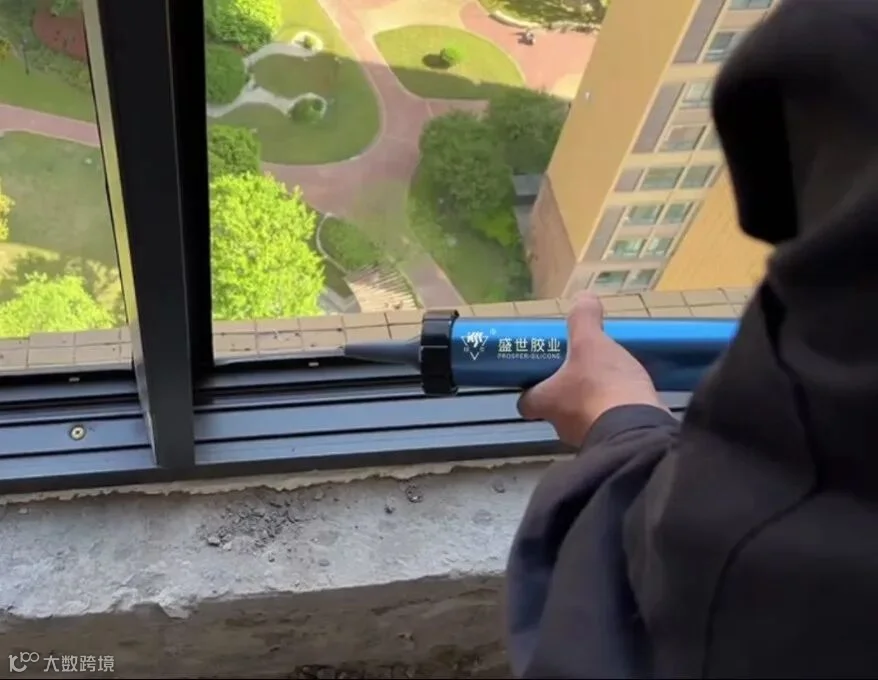

密封胶会随着温度降低而逐渐变稠，流动性变小。对于施工来说，需要胶枪挤出密封胶的压力增大，人工操作会费时费力。

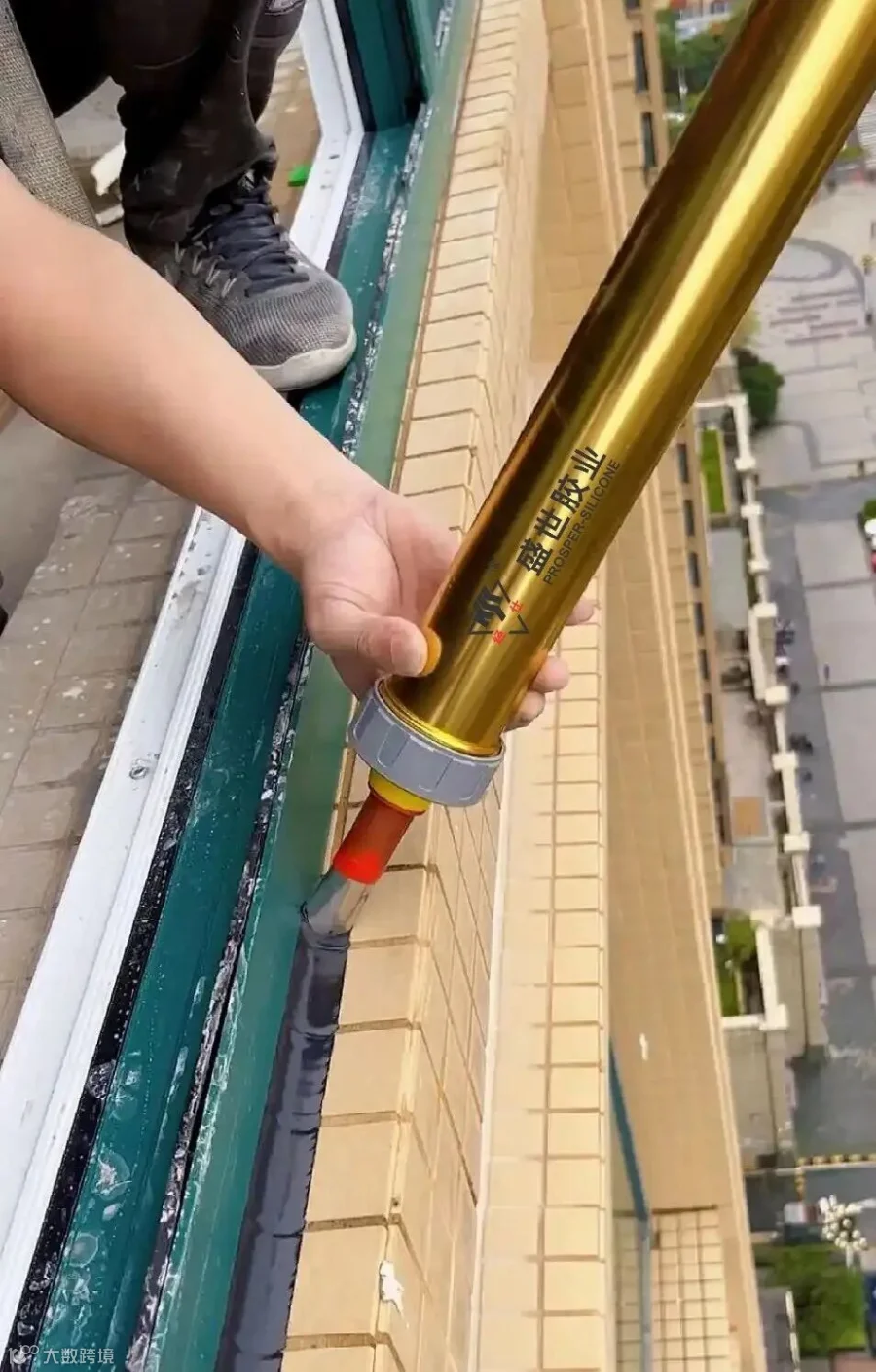

低温变稠属于正常现象，如不影响施工效率则无需改善。如果要提升施工效率，可以考虑采用一些辅助加热措施来提高密封胶的试用温度，如将胶提前储存在暖气房或空调房内，或在施工环境内试用加热设备供热；也可以试用推力大的手动胶枪或者气动胶枪、电动胶枪来提高施工效率。
密封胶都是吸湿固化类型，需空气中的水汽发生反应才能固化，固化过程同时受环境温度和湿度条件影响，环境温度、湿度越低，密封胶固化速度会越慢。
秋冬季节，温度降低的同时，气候干燥湿度较低，密封胶固化速度可能会明显变慢。
建议施工过程可以采用加热、加湿的措施，改善室内温湿度条件，加快密封胶固化速度。
如果无法改善施工环境，建议在使用前先进行试用，确认密封胶可以正常固化且固化时间可以接受，以免因固化速度而影响到工期。
对基材的粘接性是密封胶实际使用中很重要的一项性能，密封胶必须对实际使用的基材有良好的粘接性才能使用。
一般密封胶的使用工艺中会明确施工温度范围，超出产品最低温度要求，粘接速度会明显减慢，与基材完全粘接的时间会明显延长。
同时，温度过低时，胶与基材表面润湿性降低，而且基材表面可能存在不易察觉的雾或霜，这些会影响到密封胶与基材的粘结性。
建议施工过程可以采用加热的措施，改善室内温度条件，适当延长养护时间。
如果无法改善施工环境，当温度低于密封胶最低施工温度时，对密封胶和基材在实际施工环境下做粘接性测试，确认粘结良好后再施工。

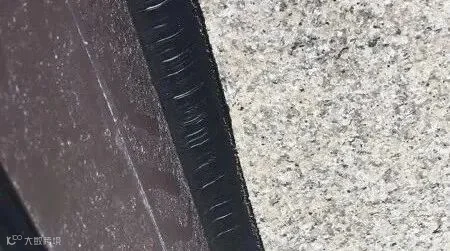

密封胶施工完成之后，表面出现不平整现象，我们称为“起鼓”或“起皱”。
但表面起鼓仅对胶缝外观平整度有影响，其内部是实心的，不会影响密封胶长久的密封性能。
尤其是秋季昼夜温差较大，低温环境下，密封胶固化速度慢，其固化足够深度需要的时间较长，而施工面板受温度影响热胀冷缩，会导致胶缝宽窄变化，从而影响胶缝表面，出现“起鼓”、“起皱”现象。
选择合适的时间施工，比如面板被阳光晒过后施工，能够改善起鼓现象。切忌在面板表面温度较低时施工，打胶后较短时间内受到阳光照射，板块受热膨胀挤压胶缝，容易导致胶缝起鼓。
可在施工后采用适当遮阳措施，施面板不直接曝晒，减少温差导致胶缝变形。
不建议对起鼓胶缝割胶后重新打胶。
温度逐渐降低，大家勿忘添衣。同时给密封胶施工带来不便，希望关注冬季密封胶施工注意事项，在寒冷秋冬，保证良好的施工质量，温暖千家万户！
