导读：BOPP珠光膜是用聚丙烯为原料，添加碳酸钙和珠光颜料等混合后，经过双向拉伸热定型的BOPP薄膜。其具有绸缎般的质感、柔和悦目的珍珠光泽、较低的密度、优良的平整性和气体阻隔性，是BOPP具有代表性的功能膜之一。

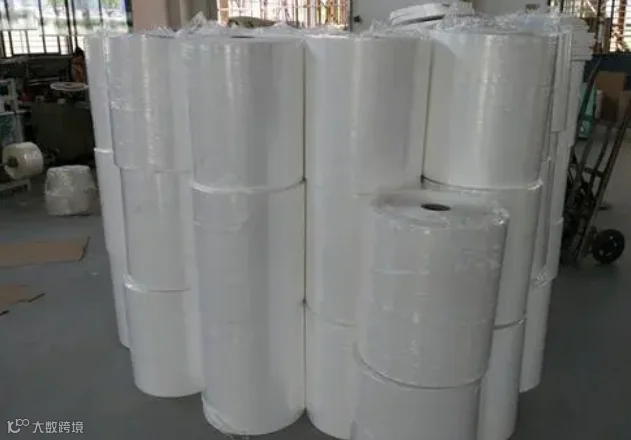

BOPP珠光膜是用聚丙烯为原料，添加碳酸钙和珠光颜料等混合后，经过双向拉伸热定型的BOPP薄膜。其具有绸缎般的质感、柔和悦目的珍珠光泽、较低的密度、优良的平整性和气体阻隔性，是BOPP具有代表性的功能膜之一。
珠光膜的生产原理：
一种典型的珠光膜是采用A/B/A三层共挤双向拉伸法生产的BOPP珠光膜，其中B是掺混了珠光母料的聚丙烯，A是一种随珠光膜表面性能而异的PP共聚体，具有良好的热封性。双向拉伸在B料的熔点以下、A料的熔点以上进行。
由于B料中含有较多珠光无机颜料颗粒，双向拉伸的结果是 : 聚丙烯分子沿外力作用方向进行了定向，而珠光颜料颗料之间的距离被拉大，形成孔隙，使B层成了机械发泡的泡沫塑料。因此，A/B/A结构的珠光膜是一种双向拉伸BOPP泡沫塑料薄膜，比重较一般BOPP薄膜小，仅为0.7～0.75，而一般的BOPP薄膜比重在0.9左右。
A料层在BOPP珠光膜中具有保护B料层的作用，并赋予珠光膜一定的热封性，因此A/B/A结构的珠光膜热封性良好。而仅用B料生产出的珠光膜，只能依靠薄膜的孔隙性和少量未经定向的PP分子略有的热封性，热封后的珠光膜很容易撕剥开来。
BOPP珠光膜特点：
珠光膜有银白珠光色，可以反射较多光线，具有优异的阻气性、阻水性和阻光性(尤其对紫外光阻隔明显)，对需要避光的产品有着优良的保护作用。其密度低，与BOPP光膜不同的是，珠光膜的密度大多控制在0.68 以下，有利于节约成本。

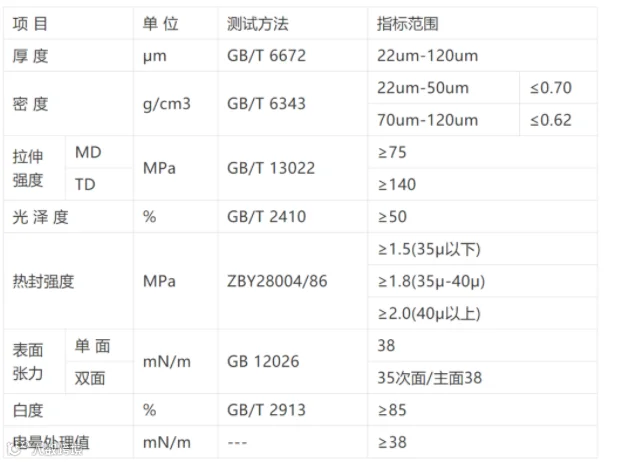

BOPP珠光膜性能参数：
BOPP珠光母料：
制造BOPP珠光膜，珠光母料的选择比较关键。在生产工艺上，一般用各种添加剂与载体PP制成珠光母料，再以母料形式加入生产线制作BOPP珠光薄膜。
BOPP珠光母料的主要成份是碳酸钙，由于母料对PP树脂粘合力较低，经拉伸可以形成无数均匀空穴，当光线进入空穴时，发生干涉，多层次的干涉光最终形成了珠光效应。碳酸钙是一种无机粉状填料，其种类包括重质、轻质和胶质三种类型。
其中，重质碳酸钙有颗粒形状不规则、且颗粒有菱角，用于塑料加工可提高产品物理性能的特点，对制造BOPP珠光母料而言，应选用重质碳酸钙。但重碳酸钙用于聚合物时，与树脂基体的亲和性较差，往往因分散不匀而造成与聚合物基体结合力差，以至于母料难以加工使用的难题。
因此，在制造珠光母料使用碳酸钙时，须使用利于做白色制品的铝酸酯偶联剂对碳酸钙进行表面活性处理。多数BOPP珠光母粒中加有钛白粉，主要起遮盖作用，可提高珠光膜的遮光度和白度。
为了赋予薄膜热封性且防止生产过程中因为珠光母料中碳酸钙粉体的脱落影响生产的顺利进行，通常BOPP薄膜均为多层结构(三层或五层结构)，在珠光层的外侧置以共聚丙烯热封层，珠光母料是珠光膜的核心。
在包装业的应用：
BOPP珠光膜可广泛应用于雪糕、糖果、干果、礼品包装等。厚度为35μm的双面热封型珠光膜BOPP可以直接用于雪糕、冰激凌等冷饮包装，也可以用于糖果枕式包装、巧克力、香皂的防护包装。厚度为30μm的双面热封BOPP珠光膜广泛应用于饼干、甜食、糖果、风味小吃等包装。
来源：中国塑协BOPP专委会
推荐
| 1.“限塑”之后，我们可以用什么 2.牌号试料案例 3.PLA/PBAT/PBS/PPC/PHA等几种可生物降解塑料的性能和应用比较 |
本站系本网编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。如涉及作品内容、版权和其它问题，请在30日内与本网联系，我们将在第一时间删除内容！
点个在看你最好看*
