孙洲渝（作者）
高级工程师，毕业于四川大学高分子材料科学与工程学院
在有一期的文章中，我们总结了2019杜塞尔多夫的K展中，其中提到家电和小家电产品所使用外观材料，一般都要求具有高光泽、抗刮擦、高耐热和尺寸稳定性等特点，所以ABS或PC/ABS是家电材料的首选。
那个时候ABS价格还没有如现在这样牛气冲天，而行业也一直想通过PP来取代或部分取代ABS，那两个材料到底性能上有哪些差异？通过下面这个表格，可以做个对比。

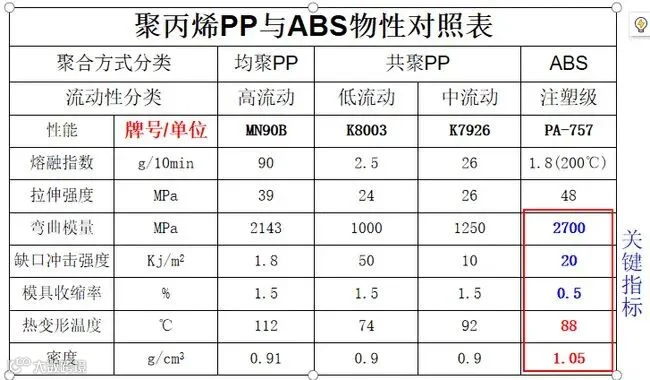

聚丙烯和ABS性能对比
从上表可以看出，在关键指标栏里面，ABS力学性能占优势，刚性（弯曲模量）具有绝对优势，韧性和尺寸收缩率也都是相对比较好，而ABS的不足，主要是热变形温度较低、密度较高，最大的不足还是价格太高。如果没有价格这个问题，ABS这些不足也都不是问题。
而聚丙烯的优势是价格便宜，基本上只有ABS的一半价格，均聚PP刚性虽好，但韧性太差；共聚PP韧性可以，但刚性不足。两个PP综合起来比如K7926，刚性和韧性虽有一定平衡，但1250MPa的模量和ABS的2700MPa差距还是非常大。
那有没有可能通过聚丙烯改性来提高刚度、韧性和尺寸收缩率？答案是肯定的。
常规的改性方法，如滑石粉、玻璃纤维等，可以提高一定的刚性和韧性。矿粉的加入可以改变聚丙烯的刚性。例如Imifabi的滑石粉数据中提到，40%的滑石粉填充PP，模量可达5000MPa。

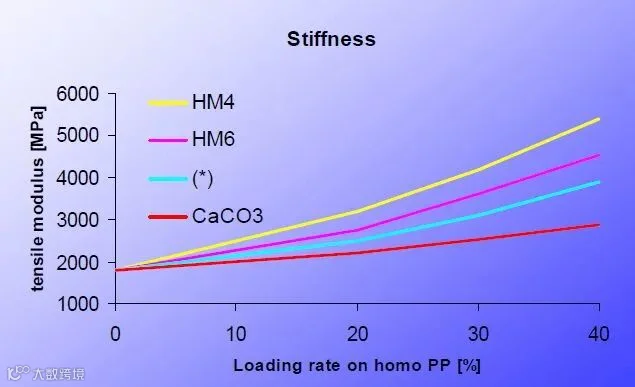

滑石粉填充PP：填充量与模量关系

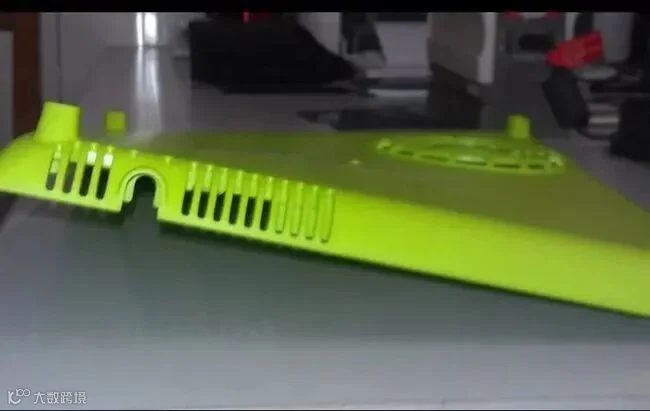

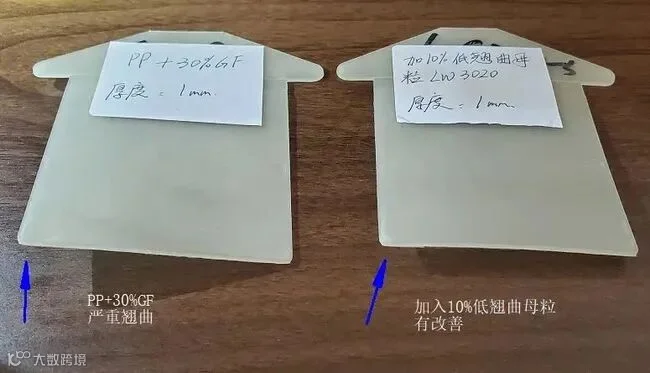

如此大量的填充，新的问题又出现了。表面光泽度下降严重，尤其是玻璃纤维，其表面基本没有光泽。这显然让客户难以接受。矿粉的加入会影响光泽度
从数据上看，加入滑石粉后，聚丙烯的光泽度直接从85下降到只有30；从矿粉来看，硫酸钡的保光率最高，光泽度是65，可惜的是，硫酸钡的保光率最高。这种矿粉对聚丙烯的刚度和强度基本没有帮助。最有帮助的是玻璃纤维，玻璃纤维对光泽的影响比滑石粉严重，所以这条路不好走。

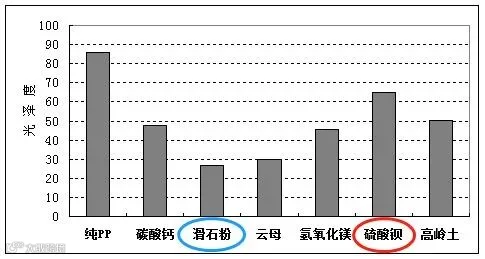

矿粉对聚丙烯光泽度影响
因此，在力学和光泽的平衡方面，仍然需要一种新的创新方法。需要添加少量但刚度大幅增加的解决方案。比如下面这个增刚母粒W40-S，相同的含量下 其模量已超过长玻纤增强PP材料，最高模量达到10000MPa。

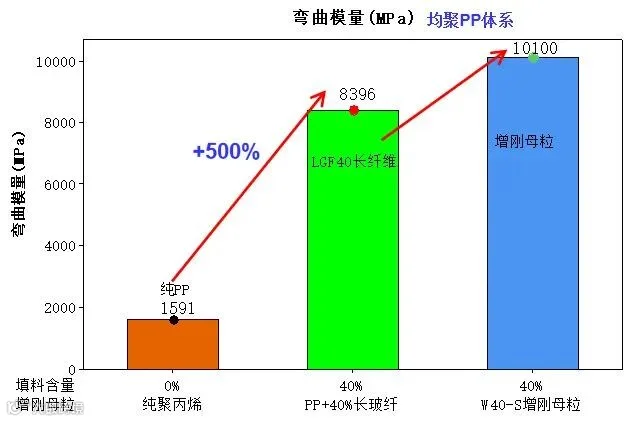

增刚母粒和玻璃纤维弯曲模量对比
如果用增刚母粒W40-S来制作高光聚丙烯，是否会在刚性和光泽之间取得平衡？大致性能数据如下，确实差距在不断缩小。

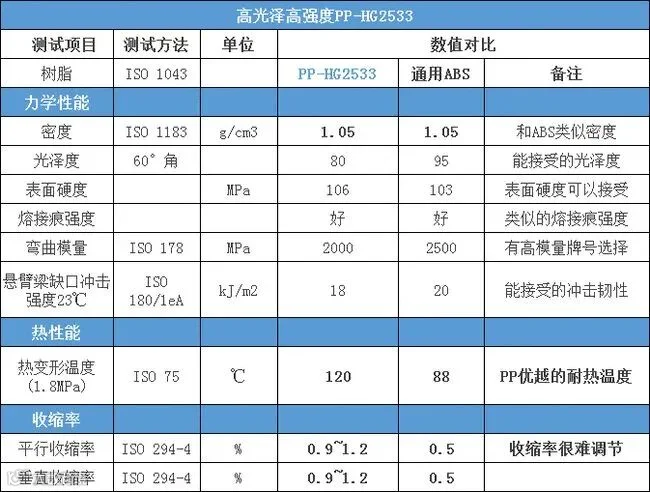

高光泽聚丙烯和ABS性能对比
从以上数据来看，除了收缩率对比，很多已经接近ABS了。
END
