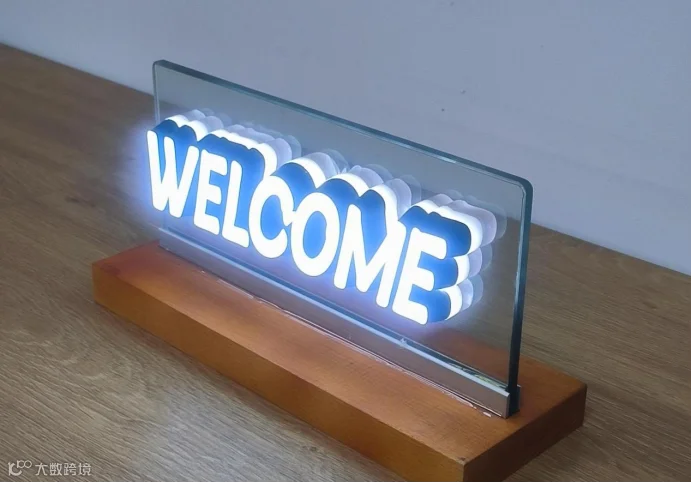

在广告装饰领域，无线导电玻璃发光体凭借无导线、高通透的优势迅速普及，但很多广告厂家遇到一个棘手问题：明明用12V灯带制作的发光体，接上12V电源后却完全不亮或亮度极低。
这不是电线没接好，也不是灯带损坏，而是导电玻璃发光体特有的电压衰减现象。今天我们从技术底层解析这一问题的成因与解决方案。
一、核心症结：导电膜的“隐形电压损耗”
传统发光体通过铜导线传输电流，电阻极小，12V电压几乎无损耗地到达灯带，但无线导电玻璃发光体用透明导电膜替代铜导线，且导电膜相比铜导线具有较高的电阻。
膜材自身的电阻会导致较大的电压降（Voltage Drop）——电流通过导电膜传输时，由于导电膜存在一定电阻（由方阻、传输距离等因素决定），会消耗部分电压，导致发光体实际获取的电压低于电源输出的电压。
电压降的大小取决于三个关键因素：
1.导电膜的方阻（Ω/□）
方阻是衡量导电膜性能的核心指标。代表导电膜的导电能力，数值越低，电流传输效率越高。
方阻越高（如石墨烯膜30Ω/□以上），相同距离下电压损耗越大；若方阻过高（如＞15Ω/□），即使短距离传输也会显著损耗电压。
2.导电膜的面积与电流路径长度
- 导电膜的面积
这里提到的导电膜面积有两重意思：导电膜本身的面积、导电膜通过激光蚀刻之后所形成的独立区域的面积。
蚀刻的线间距过小（导致导电面积减小、电阻增大），会加剧电压降，影响电压传输效率。
- 电流路径长度
电流路径长度是指发光体取电位置到电源电极的距离。
电流从电源正极流向末端发光体时，电流传输路径越长，电阻累积越大，电压降越明显。
3.发光体总功率
功率越大，所需电流越高，加剧导电膜的电压损耗。同时，低方阻导电膜能承受的电流相对较低，过高的电流会损坏导电膜，使之丧失导电功能。
电流在导电膜中传输时，膜材面积越小、路径越长、导电膜方阻越高、发光体功率越大，电压损耗就越大，当发光体获取的电压低于其工作所需电压（如12V灯带的实际电压低于启动阈值）时，就会出现不亮或亮度不足的情况。
- 结论：导电膜并非“理想导体”，其电阻特性导致发光体实际获取的电压远低于电源电压。
因此，不能用常规思维确定12V灯带所制成的发光体需要用12V电压驱动，在导电玻璃发光体广告牌中，这个问题没有固定答案。
二、工艺放大：激光蚀刻设计的关键影响

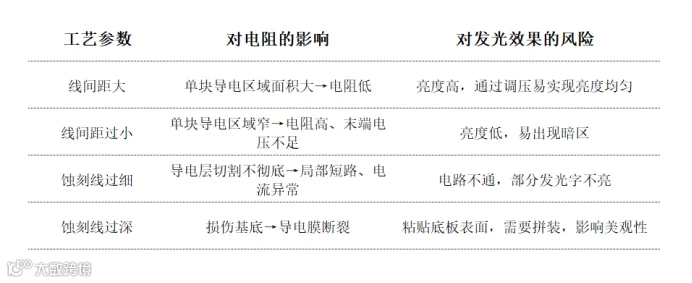

导电膜的电阻不仅取决于材料本身，更受激光蚀刻工艺的直接影响，具体如下：
典型案例：
若广告牌包含密集小字体（如英文标语），需增加蚀刻线数量，导致导电区域被分割为多个小单元。每个小单元电阻升高，叠加后整体压降增大，最终导致小字体区域亮度明显降低。
三、系统性解决方案：从材料到设计的3大关键措施
1.优选高导电性材料
导电膜性能：在导电玻璃发光体的应用中，导电膜需要同时具备高导电性、高透明度、高清晰度、高稳定性。
高导电性：取决于导电膜的方阻
根据行业情况，无线导电玻璃发光体通常选择方阻低于10Ω/□的导电膜，从源头降阻。
透光率与雾度：不可忽视的视觉要求
导电膜需同时满足透光率＞80%、雾度＜3%，否则会影响玻璃基底的通透感。钛翼提供的导电膜可实现接近90%透光率与低于1%雾度。
抗氧化性：长期稳定供电的保障
导电膜在制作过程中，需要人员手工操作且暴露在空气中，易受水氧侵蚀，氧化后其电阻会急剧上升，进一步加剧电压降。而成品也仅仅只是覆一层PET膜，进行简单封装。
- 注意要点：选择材料时，并不是方阻越低越好。因为透明导电膜的方阻与透光率存在相悖关系——增加导电层厚度，方阻降低（导电性提高），透光率降低（透明度降低）。两者之间需要平衡。
此外，多层堆叠的结构，需要提升涂层之间的粘附力，粘附力低下，导电层易脱落（损失或降低导电性能）。
2：优化电路布局设计（减少电阻累积）
- 分区供电：发光体总功率过高，可分为多个独立电路，缩短单个回路的导电距离，避免长距离单路径供电。
- 合并发光单元：将间距过小的小型发光体合并为统一发光单元，减少蚀刻线数量，避免间距过小导致电阻飙升。
- 匹配间距与功率：大功率发光体对应宽间距，小功率发光体对应窄间距，必要时可以增加导电膜面积。
- 冗余电压设计：在电源端提升电压，抵消导电膜的电压损耗。
3：工艺精细控制（保障导电稳定性）
- 蚀刻线宽控制：采用高精度激光设备，确保切割深度一致，在确保电路绝缘的同时减少视觉可见性。
- 封装保护：电极固定后，覆盖透明保护膜，阻隔水氧侵蚀及表面刮花、磨损等物理防护
结语：技术本质是平衡的艺术
无线导电玻璃发光体是电学性能与视觉美学的精密平衡。电压衰减问题的解决，需同步攻克材料选型、电路设计、工艺控制三大关卡。
钛翼提供的导电膜，综合性能优异，且具有良好的稳定性，配合科学的蚀刻工艺与电路设计，确保发光体在无线导电的广告牌上稳定发光，同时兼顾视觉效果与长期可靠性。
