透明导电膜的基材类型，及其对导电膜性能的影响

透明导电膜（TransparentConductiveFilms,TCFs）是一种兼具高透明度和导电性的功能材料。其性能不仅取决于导电层材料（如ITO、银纳米线、石墨烯等），还与其基材的选择密切相关。

基材作为导电膜的支撑层，直接影响膜的电学性能、机械性能、光学性能、热稳定性以及加工性能等。

一、透明导电膜的基材类型及特性

透明导电膜的基材通常需要具备高透明度、良好的机械强度、耐热性、化学稳定性以及可加工性。常见的基材类型包括PET（聚对苯二甲酸乙二醇酯）、PEN（聚萘二甲酸乙二醇酯）、PC（聚碳酸酯）和PI（聚酰亚胺）等。

1、PET（聚对苯二甲酸乙二醇酯）

PET是目前透明导电膜中应用最为广泛的基材之一。它是一种热塑性聚酯，由对苯二甲酸和乙二醇经过缩聚反应制得。其特性包括：

- 光学性能良好：PET的透光率通常在85%以上，雾度较低，能够满足透明导电膜对光学性能的要求。

- 低表面粗糙度：表面平整光滑，有利于导电层的均匀沉积，从而保证导电膜的性能稳定。

- 良好的机械性能：PET具有良好的柔韧性和机械强度，非常适合应用于柔性电子设备中。

- 耐化学性：PET对大多数化学物质具有较好的耐受性，耐酸碱腐蚀，不易受环境因素的影响。

- 低成本：PET的生产工艺成熟，成本较低，适合大规模商业化应用。

- 可加工性：PET易于通过涂布、溅射等工艺与导电层结合，且适合卷对卷（Roll-to-Roll）生产。

- 耐热性局限：PET的耐热性较差（通常低于150℃），在高温下容易发生变形和老化，这限制了其在高温工艺中的应用。

2、PEN（聚萘二甲酸乙二醇酯）

PEN是一种高性能的热塑性工程塑料，由2,6-萘二甲酸二甲酯（NDC）与乙二醇（EG）缩聚而成，与PET类似但具有更高的性能。

- 高耐热性：PEN的玻璃化转变温度（Tg）高于PET，可达155℃，能在较高温度环境下保持稳定的物理性能，适合更高温度的应用。

- 优异的机械性能：PEN的拉伸强度和弹性模量高于PET，在受到外力作用时更不容易变形损坏，机械性能更为优越，适合对机械性能要求更高的场景。

- 光学性能良好：PEN的透光率与PET相当，雾度低，能够满足透明导电膜的光学要求。

- 化学稳定性：PEN对大多数化学物质都有良好的耐受性，抗水解性能也很出色，适合在更复杂的环境中使用。

- 高成本：PEN的生产成本相对较高，这在一定程度上限制了它的大规模应用。

3、PC（聚碳酸酯）

PC是一种透明的热塑性工程塑料，具有良好的抗冲击性能、光学性能和加工性能。它的分子链中含有碳酸酯基团，使其具有较高的韧性和强度。

- 高透明度：光学性能不错，透光率可达85%-90%。

- 良好抗冲击性：具有良好的抗冲击性能，即使受到较大的外力撞击也不易破裂，适用于对安全性要求较高的应用。

- 柔韧性：具有极好的柔韧性，可以进行一定程度的弯曲。

- 耐热性：PC的耐热性优于PET，但低于PEN。

- 表面硬度问题：表面硬度相对较低，容易被刮花，影响其光学性能和外观。

- 易加工性：PC适合注塑成型，但在涂布工艺中易受溶剂影响。

4、PI（聚酰亚胺）

PI是一种高性能的工程塑料，具有优异的耐高温、耐化学腐蚀和机械性能。它的分子结构中含有大量的芳杂环，使其具有较高的稳定性和刚性，主要用于高温和柔性电子器件。

- 极高的耐热性：PI的玻璃化转变温度可达300℃以上，高温环境下长期使用而不发生明显的性能变化，耐高温性能极为突出，适合高温工艺。

- 优异的机械性能：PI具有较高的机械强度和柔韧性，能够提供良好的支撑和保护作用，适合柔性电子器件。

- 强耐腐蚀性：耐化学腐蚀性很强，能够抵抗大多数化学试剂的侵蚀，包括强酸、强碱和有机溶剂。

- 高成本：PI的生产成本较高，加工难度较大，通常需要高温固化工艺，主要用于高端应用。

- 光学性能不足：光学透明性相对较差，颜色偏黄，不适合高透明度要求的应用。

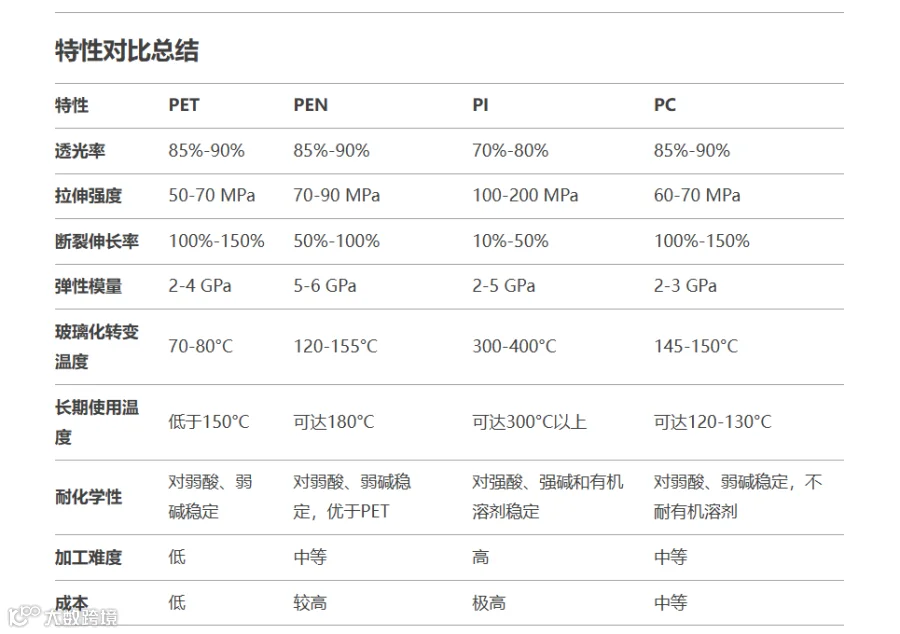

总结：PET适合低成本、大规模生产的透明导电膜，广泛应用于消费电子产品；PEN适合需要较高耐热性和机械性能的高端应用，如柔性显示器和高温工艺；PI适合极端高温和特殊环境下的应用，如航空航天和军事领域；PC适合需要高透明度、抗冲击性能和中等耐热性的应用，如汽车显示器和工业触摸屏。

二、基材对透明导电膜性能的影响

基材的选择对透明导电膜的性能具有重要影响，主要体现在以下几个方面：

1.导电性能

基材的表面平整度和化学性质会影响导电层的附着力和导电性。表面平整光滑，能够使导电层均匀沉积，减少缺陷，从而保证良好的导电性，且水氧阻隔性更好。

还可以通过表面处理（如涂覆、等离子体处理）来提高附着力。良好的附着力有助于提高导电膜的导电性能和耐久性。

PET、PEN和PC表面粗糙度较低，适合均匀涂布或溅射导电层，PI表面粗糙度相对较高。

2.光学性能

基材的透明度直接影响导电膜的透光率。PET、PEN和PC的透光率较高，适合用于对光学性能要求高的场景。而PI的透光率稍低，可能影响导电膜的整体光学性能。

3.机械性能

基材的柔韧性、强度和硬度等机械性能会影响导电膜的可加工性和耐用性。PET、PEN和PC具有良好的柔性和拉伸强度，适合用于柔性电子器件。

4.热稳定性

基材的耐热性影响导电膜的加工温度和应用环境。PI能够承受高温工艺，而PET的耐热性较差，限制了其在高温环境中的应用。PEN和PC的耐热性介于PET和PI之间，适合中等高温工艺。

5.化学稳定性

基材的化学稳定性影响导电膜在复杂环境中的耐久性。PET、PEN、PC和PI对大多数化学物质稳定，而PI耐受强酸、强碱和有机溶剂。

6.加工性能

基材的可加工性影响导电膜的生产效率和成本。PET、PEN和PC适合卷对卷生产，能够实现大规模、低成本制造。而PI的加工工艺复杂，成本较高。

三、PET作为透明导电膜基材的优势

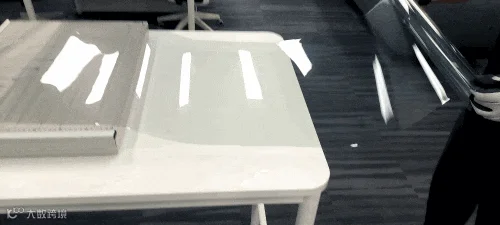

PET-透明导电膜

PET因其优异的综合性能，成为透明导电膜的首选基材。以下是PET的主要优势：

1.高性价比：PET的生产成本低，适合大规模商业化应用。

2.优异的柔性：PET的柔性和机械强度使其成为柔性电子器件的理想选择。

3.良好的光学性能：PET的高透光率能够满足透明导电膜的光学要求。

4.成熟的加工工艺：PET适合卷对卷生产，能够实现高效、低成本的制造。

然而，PET的耐热性较差，限制了其在高温工艺中的应用。为了克服这一缺点，研究人员正在开发耐高温的PET改性材料或复合基材。

结论

透明导电膜的基材选择对其性能具有重要影响。PET因其高透明度、良好的机械性能、低成本和优异的加工性能，成为透明导电膜的首选基材。然而，在高温或特殊环境下，PEN和PI等高性能基材可能更具优势。
